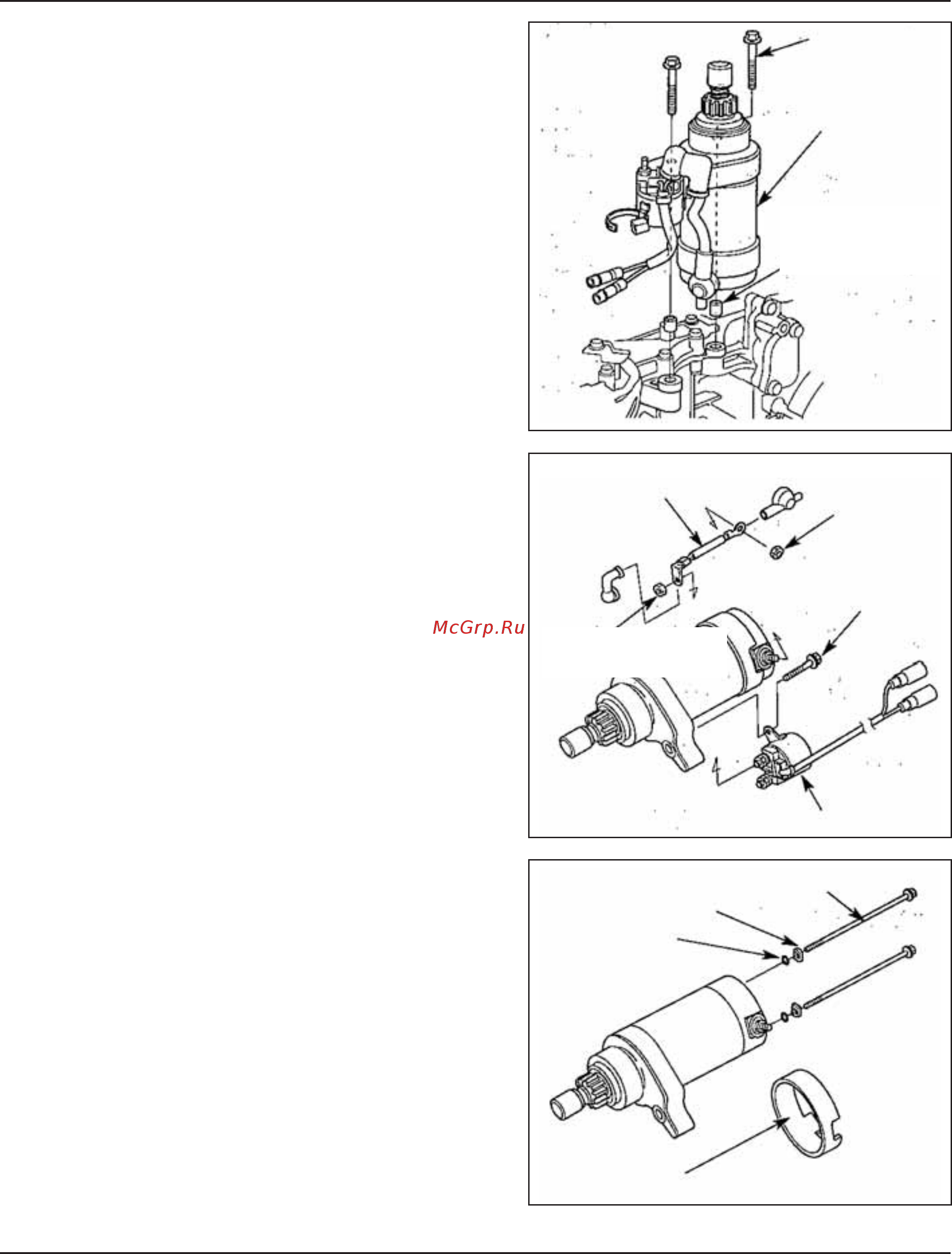

BF15D-BF20D
16-2
6) Отверните два фланцевых болта М8 X 45 мм, снимите
стартер и два установочных штифта 10 х 12 мм.
b. РАЗБОРКА
1) Снимите защитные колпачки контактов, отверните само-
контрящуюся гайку 6 мм, гайку 6 мм контакта и отсоеди-
ните соединительную шину стартера от контакта магнит-
ного пускателя и от контакта щёточного узла.
2) Отверните два фланцевых болта и снимите магнитный
пускатель стартера.
• Проверка магнитного пускателя стартера описана на
стр. 16-5.
3) Снимите обечайку стартера.
4) Отверните стяжные болты, снимите прижимные планки и
уплотнительные кольца.
М8 X 45 (2 ШТ.)
[1] СТАРТЕР
[2]
УСТАНОВОЧНЫЙ
ШТИФТ 10
Х 12 ММ
(2
ШТ.)
[1] СОЕДИНИТЕЛЬНАЯ ШИНА
СТАРТЕРА
[1]
ГАЙКА М6
КОНТАКТА
М6
X14 (2 ШТ.)
[4]
САМОКОНТРЯЩАЯСЯ
ГАЙКА М6
[3] МАГНИТНЫЙ ПУСКАТЕЛЬ СТАРТЕРА
[3] СТЯЖНОЙ БОЛТ
(2
ШТ.)
[2] КРЕПЁЖНАЯ
ПЛАНКА (2
ШТ.)
[1]
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
(2 ШТ.)
[4] ОБЕЧАЙКА
СТАРТЕРА
