BF15D-BF20D
10-16

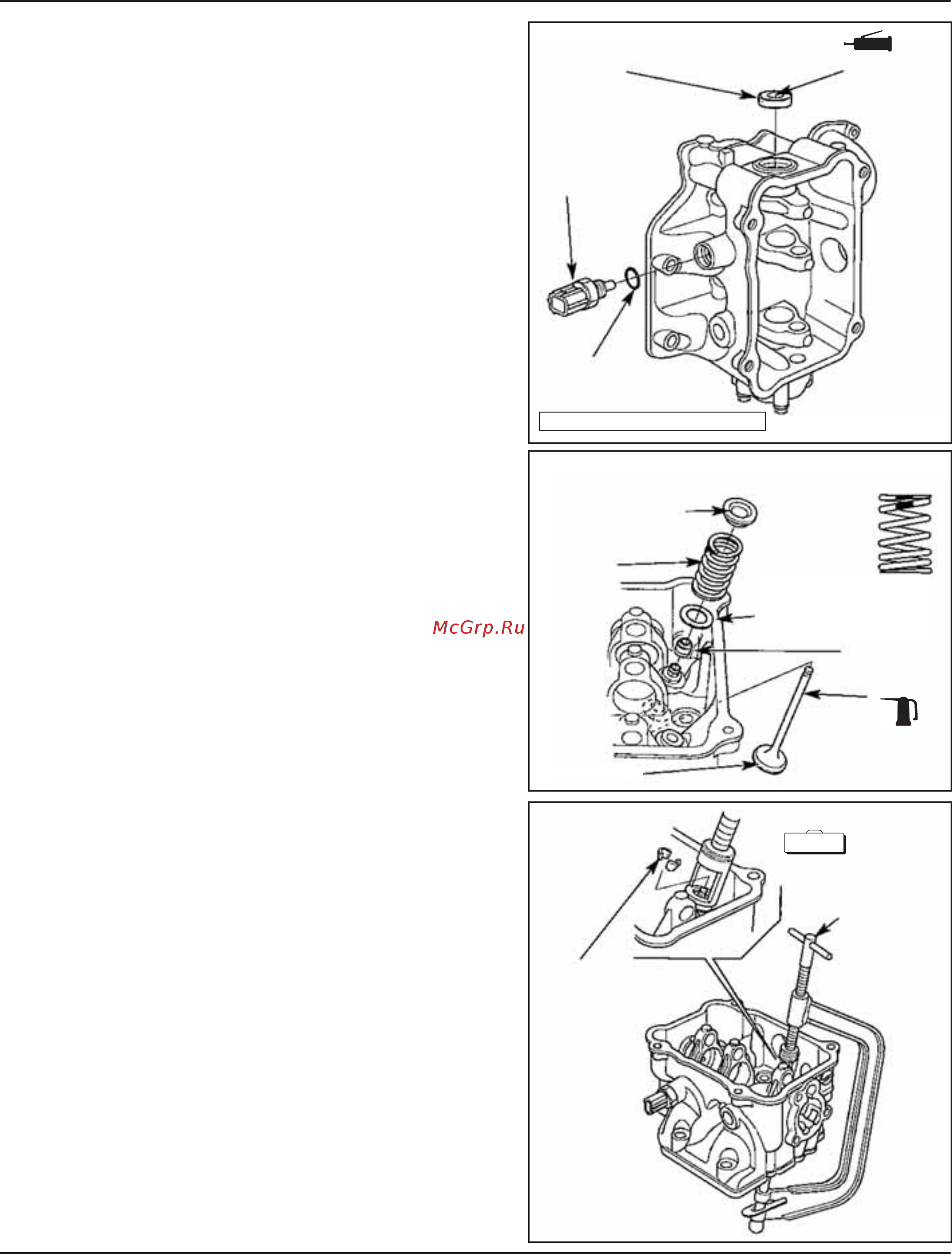

4. СБОРКА ГОЛОВКИ ЦИЛИНДРОВ
1) Промойте головку цилиндров растворителем и продуйте
масляные каналы сжатым воздухом.
2) Установите новое уплотнительное кольцо на датчик тем-
пературы.
3) Нанесите жидкий герметик (Типа «Three bond #1201,
#1215» или равноценный) на резьбовую часть датчика
температуры. Установите на место датчик температуры и
затяните его установленным моментом.
МОМЕНТ ЗАТЯЖКИ: 18 Н·м
(1,8 кгс·м, 13 фунт-сила·фут)
4) Установите новый сальник и нанесите на уплотнительную
кромку консистентную смазку.
5) Установите новые нижние тарелки клапанных пружин и
новые маслосъёмные колпачки.
6) Смажьте стебель клапана маслом с дисульфидом молиб-
дена и вставьте клапан в направляющую втулка, слегка
поворачивая его при этом, чтобы не повредить масло-
съёмный колпачок.
7) Установите клапанные пружины узким шагом витка вниз,
как показано на рисунке и поставьте верхние тарелки
пружин.
8) Используя рассухариватель, вставьте сухари, соблюдая
осторожность, чтобы не повредить головку цилиндров.
• Не путайте местами впускные и выпускные клапаны..
• Не сжимайте клапанную пружину сверх необходимого,
чтобы пружина не потеряла упругость.
[1] САЛЬНИК
[2]
МОРСКАЯ
СМАЗКА
[4]
ДАТЧИК
ТЕМПЕРАТУРЫ
[3]
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
Не использовать повторно
смазка
[1]
КЛАПАННАЯ
ПРУЖИНА
[2] ВЕРХНЯЯ ОПОРНАЯ ТАРЕЛКА
КЛАПАННОЙ
ПРУЖИНЫ
[3] Цветная
метка
[4]
НИЖНЯЯ ОПОРНАЯ
ТАРЕЛКА КЛАПАННОЙ
ПРУЖИНЫ
[5]
МАСЛО-
СЪЁМНЫЙ
КОЛПАЧОК
[7] КЛАПАН
[6]
МАСЛО
С ДИСУЛЬФИДОМ
МОЛИБДЕНА
масло
[1]
РАССУХАРИВАТЕЛЬ
07757-0010000
[2] СУХАРЬ
КЛАПАНА
спец.инстр.
