![Honda BF 15 [233/306] Рычаг переключателя](/img/pdf.png)
Honda BF 15 [233/306] Рычаг переключателя
![Honda BF 20 [233/306] Рычаг переключателя](/views2/1240095/page233/bge9.png)

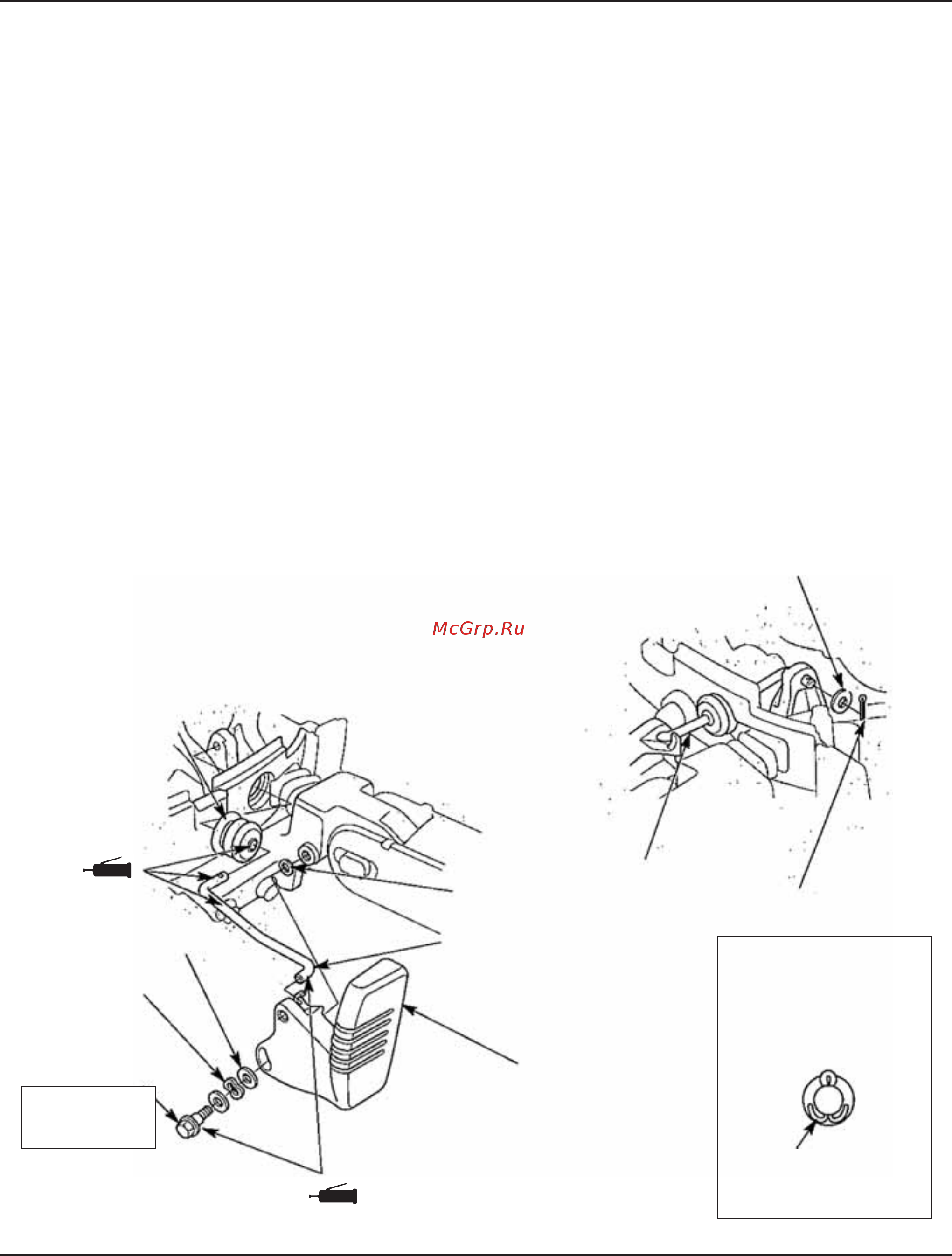

BF15D-BF20D
13-3
[1] ШАЙБА 5 ММ
[3] ТЯГА
[2] РАЗВОДНОЙ
ШПЛИНТ 2
ММ
[4] ШАЙБА 6 ММ
[3] ТЯГА
[5] РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
[6]
ШАРНИРНЫЙ
БОЛТ
12 Н·М
(1,2
КГС·М,
9
ФУНТ-СИЛА·ФУТ)
[7]
ВОЛНИСТАЯ
ШАЙБА 10
ММ
[8] ШАЙБА 9 ММ (2 ШТ.)
[9] ЧЕХОЛ ТЯГИ
смазка
смазка
СБОРКА:
Н
Е ИСПОЛЬЗОВАТЬ ПОВТОРНО.
В
О ВРЕМЯ СБОРКИ ИСПОЛЬ-
ЗУЙТЕ НОВЫЙ ШПЛИНТ.
Р
АЗВЕДИТЕ УСЫ ШПЛИНТА, КАК
ПОКАЗАНО НА РИСУНКЕ.
[2]-1
РАЗВОДНОЙ
ШПЛИНТ 2
ММ
2. РЫЧАГ ПЕРЕКЛЮЧАТЕЛЯ
(Модель с румпельным управлением)
a. СНЯТИЕ
1) Выньте разводной шплинт 2 мм, снимите шайбу 5 мм и
отсоедините тягу от штока переключателя.
Во время сборки используйте новый разводной шплинт 2
мм.
2) Отверните шарнирный болт рычага переключения,
снимите с румпеля волнистую шайбу 10 мм, две плоские
шайбы 9 мм, плоскую шайбу 6 мм и рычаг переключения.
3) Снимите чехол тяги, тягу и рычаг переключения.
b. УСТАНОВКА
1) Смажьте конец тяги консистентной смазкой. Присоедини-
те тягу к рычагу переключателя.
2) Смажьте рабочую поверхность шарнирного болта консис-
тентной смазкой. Установите рычаг переключения, шайбу
6 мм, две шайбы 9 мм, волнистую шайбу 10 мм и затяните
шарнирный болт.
МОМЕНТ ЗАТЯЖКИ:
12 Н·м (1,2 кгс·м, 9 фунт-сила·фут)
3) Установите чехол тяги.
4) Присоедините тягу к штоку переключателя, наденьте шай-
бу 5 мм и вставьте разводной шплинт 2 мм. Разведите усы
шплинта, как показано на рисунке.
