BF15D-BF20D
3-20
7) Если результаты измерения не соответствуют техническим
условиям, то отрегулируйте следующим образом:
a. При помощи специального ключа вверните или выверните
винт регулировки холостого хода, чтобы добиться нужных
значений.
b. Если таким путём нужные значения получить не удаётся, то
выполните следующие проверки с необходимым ремонтом
и снова проведите измерения.
• Удалите нагар из камеры сгорания.
• Отшлифуйте фаски клапанов и притрите их к сёдлам.
• Проверьте состояние маслосъёмных колпачков.
• Проверьте состояние поршневых колец
• Разберите и промойте карбюратор.
8) После проверки отсоедините газоанализатор, установите
прокладку и затяните колпачок установленным моментом.
МОМЕНТ ЗАТЯЖКИ:
5 Н·м (0,5 кгс·м, 3,6 фунт-сила·фут)
9) Установите на место уплотнитель и кожух двигателя.

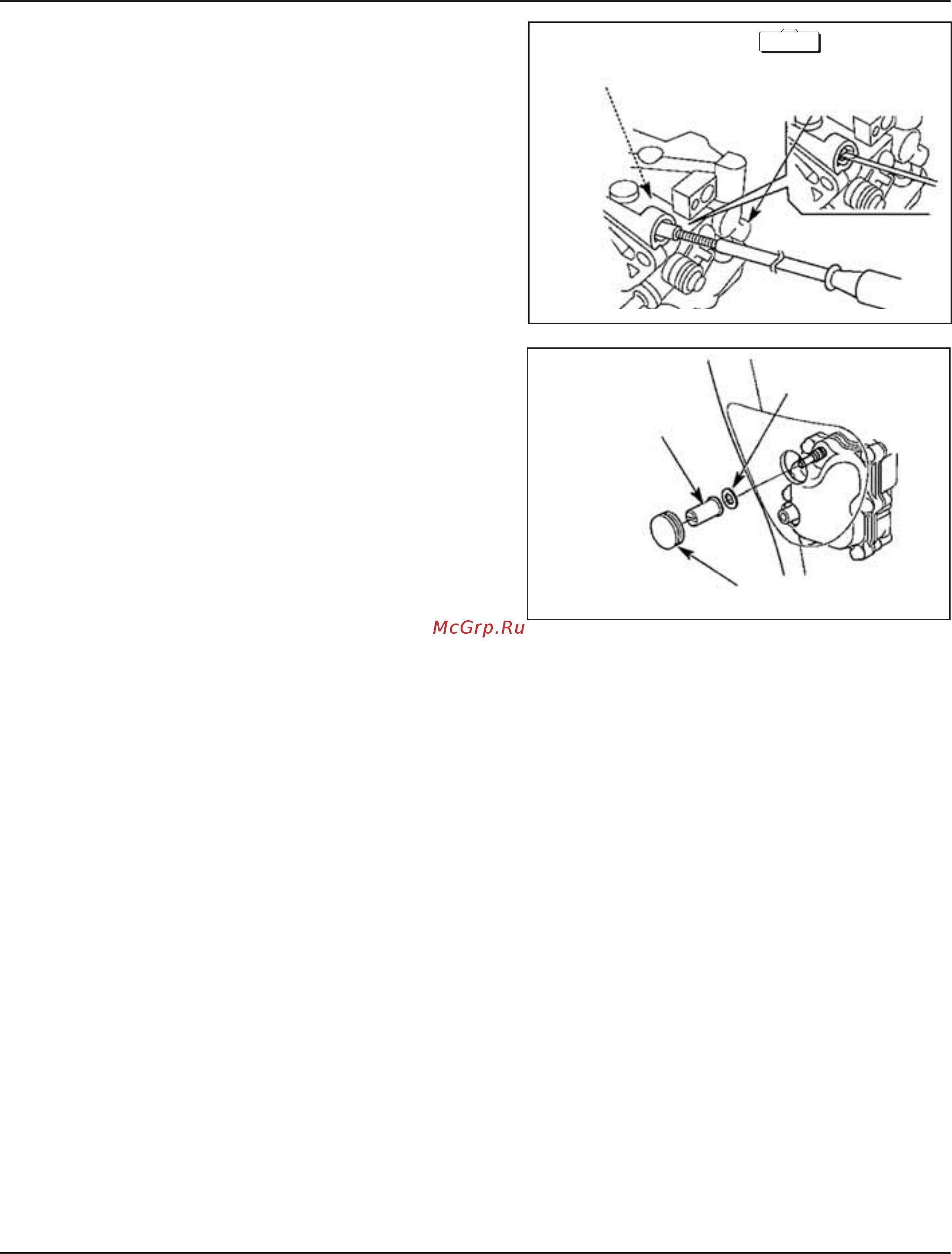

[1] КОЛПАЧОК
ПРОБООТБОРНОГО
ШТУЦЕРА
[2] ПРОКЛАДКА
[3] УПЛОТНИТЕЛЬ (ЗАГЛУШКА) КОЛОНКИ
[1]
ВИНТ РЕГУЛИРОВКИ
ХОЛОСТОГО ХОДА
[2]
КЛЮЧ ДЛЯ РЕГУЛИРОВКИ
ХОЛОСТОГО ХОДА
07KMA-MS60101
спец.инстр.
