BF15D-BF20D
4-5

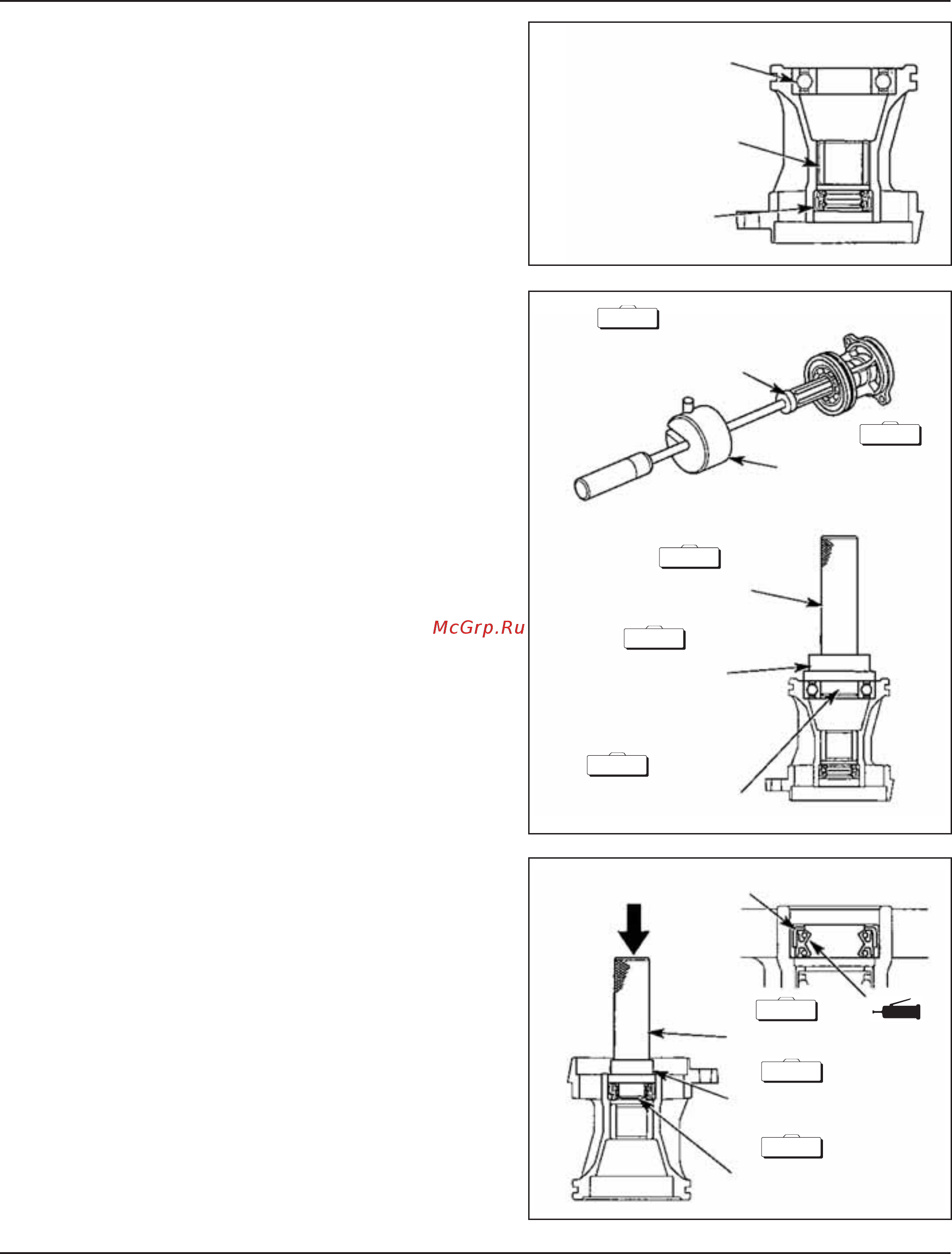

• КОРПУС ДЕЙДВУДНОГО ВАЛА
1) Проверьте шариковый подшипник прокрутив пальцем его
внутреннюю обойму. Если обойма подшипника вращает-
ся с заеданием, шумно или ослаблена посадка наружной
обоймы ослаблена, замените подшипник.
2) Проверьте игольчатый подшипник на предмет износа или
повреждения. При необходимости замените
3) Проверьте гидравлическое уплотнение на предмет пов-
реждения или протечки воды. При необходимости замени-
те
d. ЗАМЕНА ШАРИКОВОГО ПОДШИПНИКА
1) Снимите шариковый подшипник, используя инерционный
съёмник.
ПРИСПОСОБЛЕНИЯ:
Комплект для снятия подшипника,
диаметр 25 мм 07936-ZV10100
Груз для инерционного съёмника 07741 -0010201
2) Установите новый шариковый подшипник, используя руко-
ятку, оправку 42 x 47 мм и направляющую 25 мм.
ПРИСПОСОБЛЕНИЯ:
Рукоятка 07749-0010000
Оправка 42 x 47 мм 07746-0010300
Направляющая, 25 мм 07746-0040600
e. ЗАМЕНА ВОДЯНОГО УПЛОТНЕНИЯ
1) При помощи стандартного съёмника сальников выньте из
корпуса дейдвудного вала гидравлическое уплотнение.
2) Очистите привалочные поверхности корпуса дейдвудно-
го вала и смочите мыльной водой наружную часть нового
гидравлического уплотнения.
3) Установите новое гидравлическое уплотнение, используя
рукоятку, оправку 24 x 26 мм и направляющую 17 мм.
ПРИСПОСОБЛЕНИЯ:
Рукоятка 07749-0010000
Оправка, 24 x 26 мм 07746-0010700
Направляющая, 17 мм 07746-0040400
4) После установки смажьте кромку гидравлического уплот-
нения консистентной смазкой.
[1]
ШАРИКОПОДШИПНИК
[2]
ИГОЛЬЧАТЫЙ ПОДШИПНИК
[3]
ГИДРАВЛИЧЕСКОЕ
УПЛОТНЕНИЕ
[1] ГИДРАВЛИЧЕСКОЕ УПЛОТНЕНИЕ
[2] РУКОЯТКА
[3] ОПРАВКА, 42 x 47 мм
[4] НАПРАВЛЯЮЩАЯ,
25 мм
смазка
спец.инстр.
спец.инстр.
спец.инстр.
[1] ИНЕРЦИОННЫЙ
СЪЁМНИК, 25 мм
[2] ГРУЗ
ИНЕРЦИОННОГО
СЪЁМНИКА
[3] РУКОЯТКА
[4] ОПРАВКА,
42 x 47 мм
[5] НАПРАВЛЯЮЩАЯ,
25 мм
спец.инстр.
спец.инстр.
спец.инстр.
спец.инстр.
спец.инстр.
