BF15D-BF20D
6-16

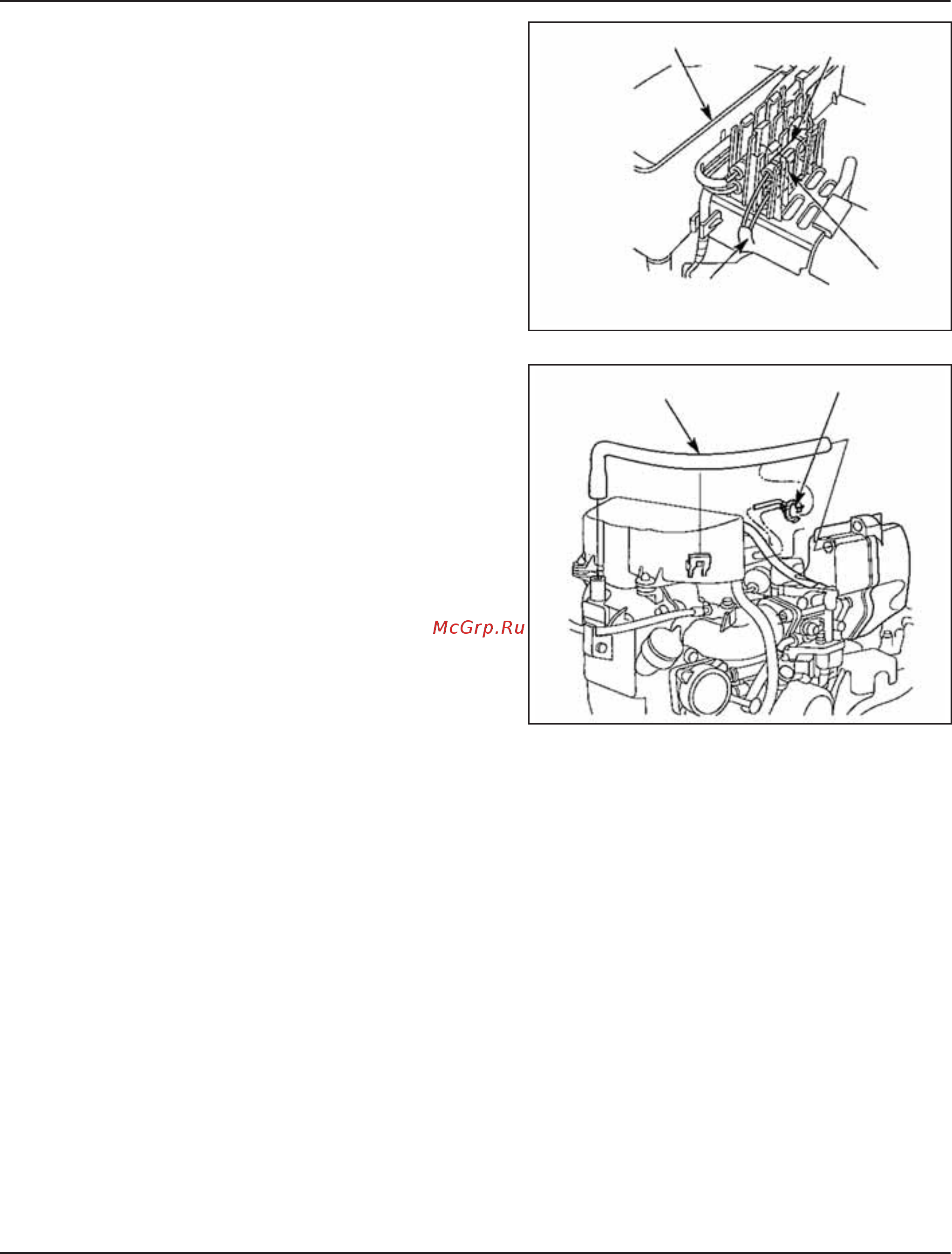

13) Присоедините разъёмы подогреваемого клапана пуско-
вого обогащения, закрепите проводные жгуты в зажимах
на кожухе В стартера (двигатель с электрическим старте-
ром).
14) Установите шланг вентиляции картера между глушителем
и клапанной крышкой.
15) Зажмите шланг фиксатором 13 мм (двигатель с электри-
ческим стартером).
16) Установите правый нижний кожух двигателя (стр. 5-2 и 3).
[1] КОЖУХ СТАРТЕРА В
[2] РАЗЪЁМЫ
[4]
ПРОВОД НА ПОДОГРЕВАЕМЫЙ
КЛАПАН ПУСКОВОГО ОБОГАЩЕНИЯ
[3]
ДЕРЖАТЕЛЬ
[1] ШЛАНГ САПУНА
[2] ХОМУТ ШЛАНГА
