BF15D-BF20D

7-8

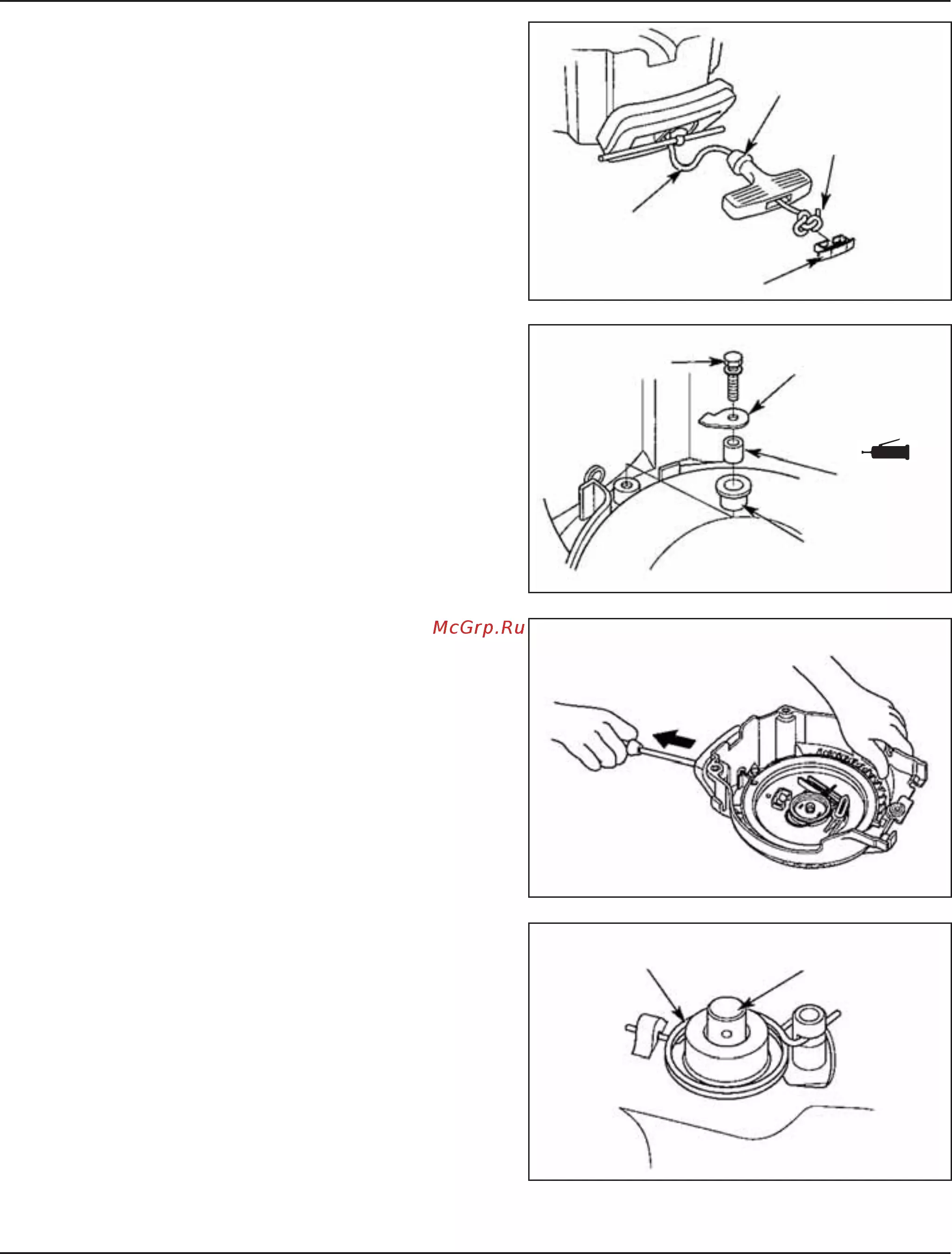

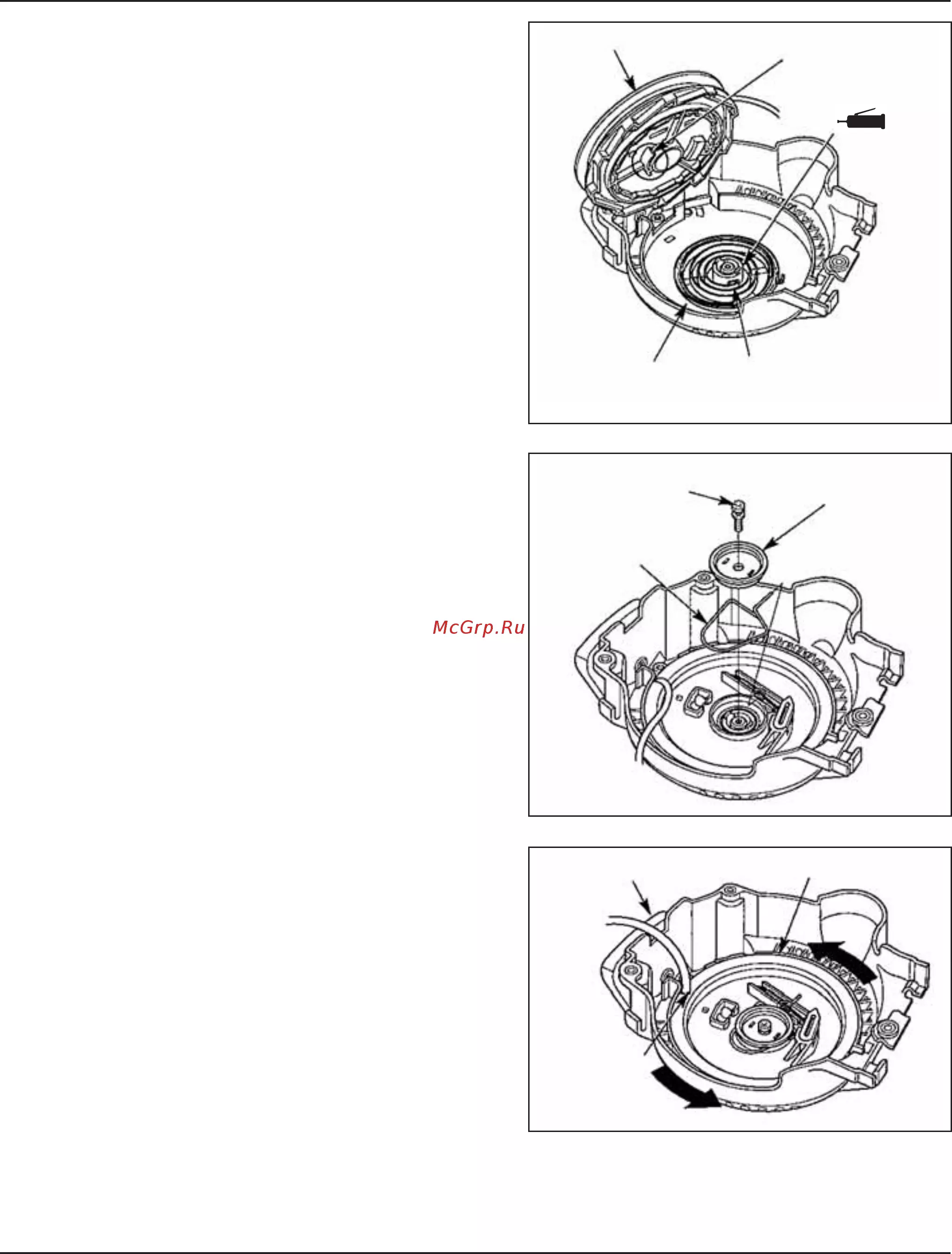

11) Вытяните шнур стартера из кожуха стартера, удерживая

барабан от вращения и удерживая пусковой шнур.

12) Наденьте пусковую рукоять и завяжите на конце шнура

«восьмёрку». Продёрните шнур и установите стопор пус-

кового шнура.

13) Смажьте внешнюю поверхность втулки консистентной

смазкой.

14) Установите направляющий ролик шнура, втулку, планку и

затяните болт М6 х 14.

15) Проверьте исправность работы стартера, потянув не-

сколько раз за пусковой шнур.

16) Установите ограничитель барабана с пружиной ограничи-

теля и заведите пружину, как показано на рисунке.

[1] ПУСКОВАЯ РУКОЯТЬ

[2] Завяжите

«восьмёрку».

[3] СТОПОР

ПУСКОВОГО ШНУРА

[4] ШНУР СТАРТЕРА

[1] ПРУЖИНА

ОГРАНИЧИТЕЛЯ

[2] ОГРАНИЧИТЕЛЬ

БАРАБАНА

[1] БОЛТ М6x50 мм

С ШАЙБОЙ

[2] ПРИЖИМНАЯ

ПЛАНКА

[3] ВТУЛКА

[4] НАПРАВЛЯЮЩИЙ РОЛИК

ПУСКОВОГО ШНУРА

смазка
