BF15D-BF20D

4-7

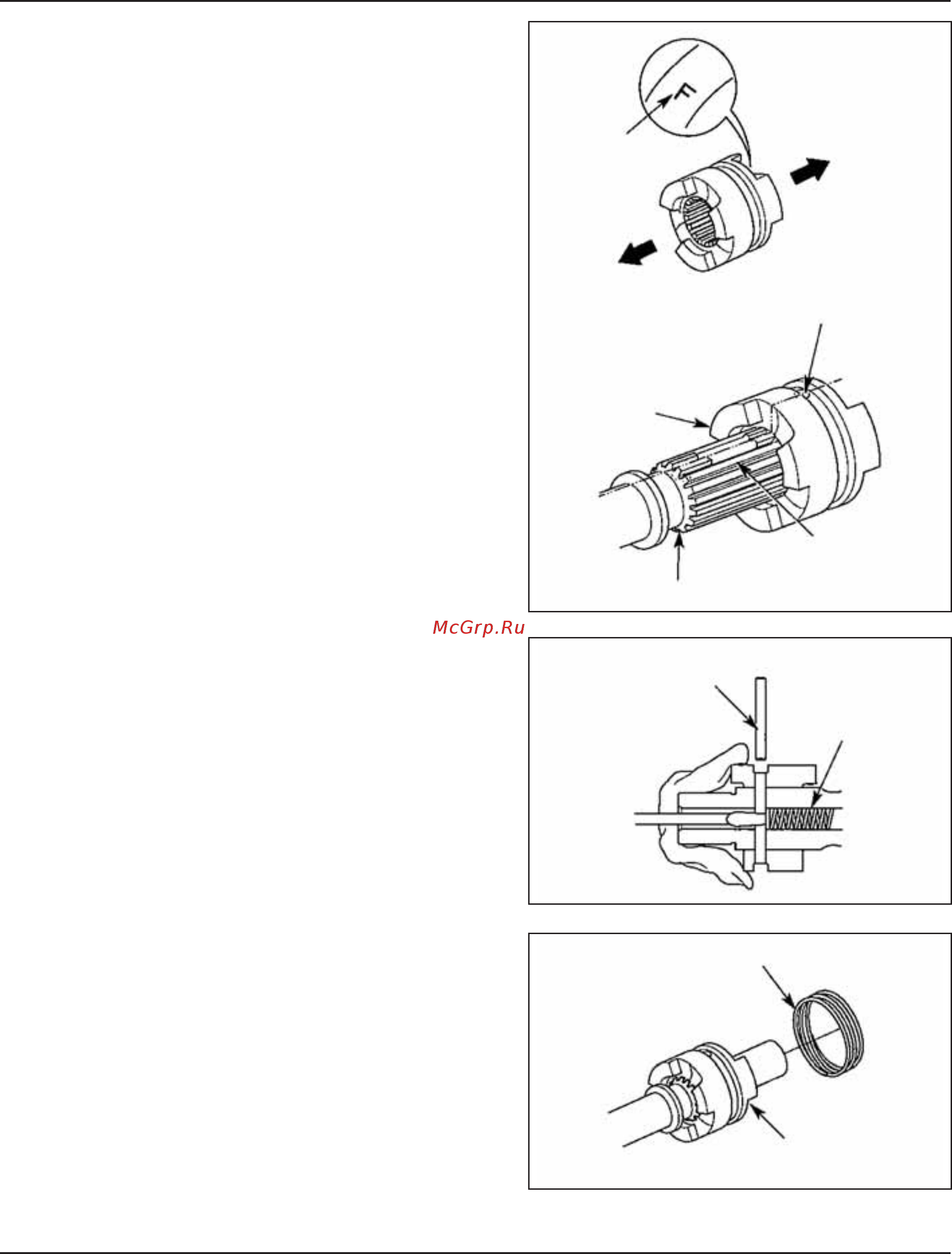

1) Установите переключатель муфты реверса меткой «F» в

сторону конической шестерни переднего хода и совмес-

тите центр отверстия под палец в переключателе муфты с

канавкой на дейдвудном вале, как показано на рисунке.

2) Вставьте пружину переключателя в дейдвудный вал.

3) Сожмите пружину отвёрткой и вставьте палец механизма

переключения (4 х 30 мм).

4) Установите кольцо пальца переключателя.

[1] ПАЛЕЦ МЕХАНИЗМА

ПЕРЕКЛЮЧЕНИЯ

4 x 30 мм

[2]

ПРУЖИНА

ПЕРЕКЛЮЧАТЕЛЯ

[1] КОЛЬЦО ПАЛЬЦА ПЕРЕКЛЮЧАТЕЛЯ

[2] ПЕРЕКЛЮЧАТЕЛЬ

МУФТЫ РЕВЕРСА

[1] МЕТКА “F”

[2] СО СТОРОНЫ

КОНИЧЕСКОЙ

ШЕСТЕРНИ

ПЕРЕДНЕГО ХОДА

[3] СО СТОРОНЫ

КОНИЧЕСКОЙ

ШЕСТЕРНИ

РЕВЕРСА

[4] ПЕРЕКЛЮЧАТЕЛЬ

МУФТЫ

РЕВЕРСА

[6] КАНАВКА ПАЛЬЦА

ПЕРЕКЛЮЧАТЕЛЯ

[7] ГРЕБНОЙ ВИНТ

[5] ГНЕЗДО ПАЛЬЦА

ПЕРЕКЛЮЧАТЕЛЯ
