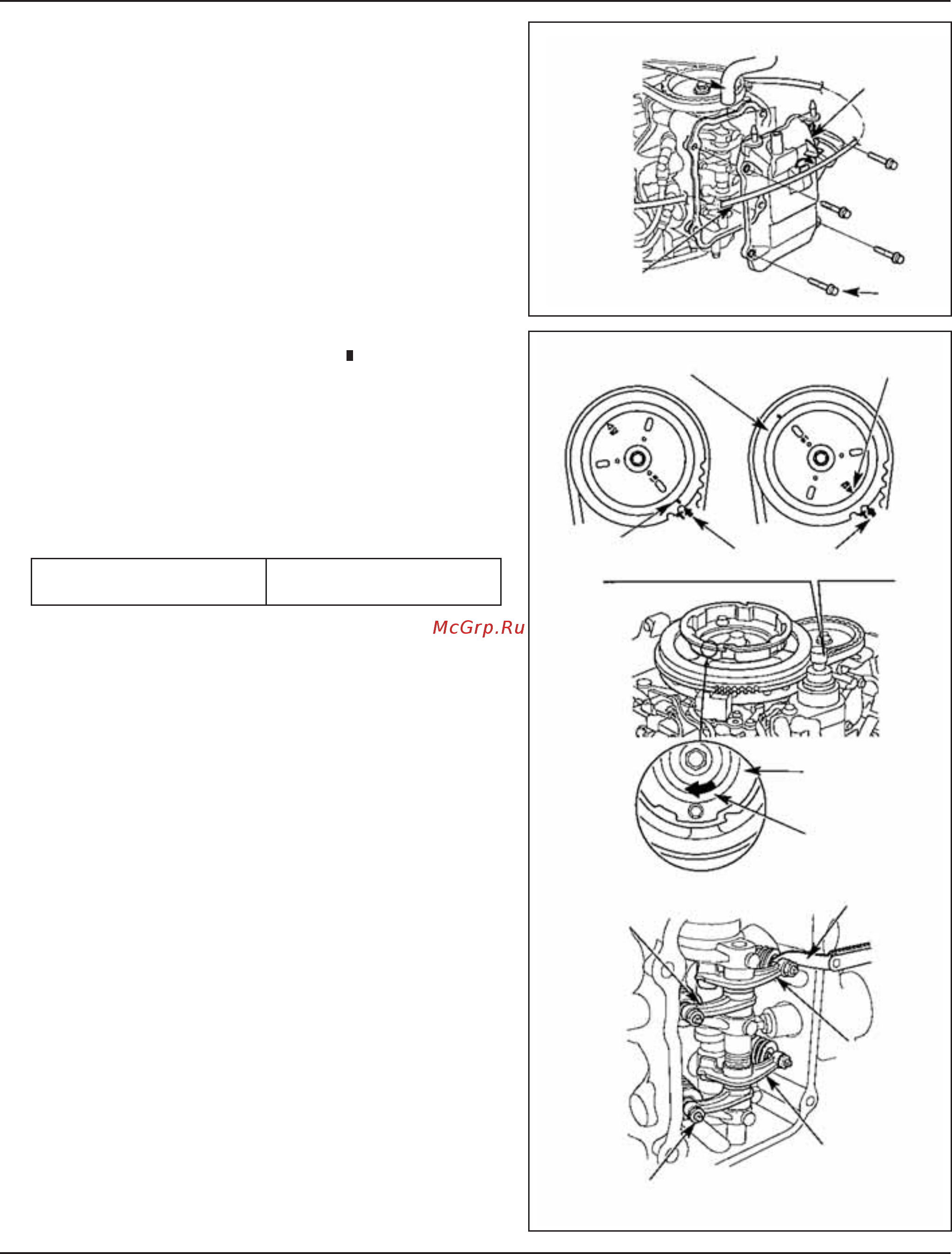

BF15D-BF20D
3-9
9) Disconnect the breather tube from the cylinder head cover
and pull the throttle cable off from the hook on the cylinder
head cover (tiller handle type only). Отверните 4 фланцевых
болта 6 х 22 мм, снимите клапанную крышку и прокладку
клапанной крышки.
10) Поверните коленчатый вал за маховик по часовой стрелке
(в направлении стрелки), чтобы метка «
» на ведомом зуб-
чатом шкиве цилиндра № 1 совместилась с меткой «©Т»
на головке цилиндров.
• В этой позиции поршень первого цилиндра находится в
ВМТ хода сжатия.
• Не вращайте маховик против часовой стрелки.
11) Оставив двигатель в положении, как в п. 10, измерьте за-
зоры на впускных и выпускных клапанах, вставив плоский
щуп между торцом клапана и коромыслом.
12) Поверните коленчатый вал на 360 градусов (метка «S» на
ведомом шкиве второго цилиндра должна совместиться
с меткой «©Т» на головке цилиндра). В этом положении
поршень второго цилиндра находится в ВМТ хода сжа-
тия. Измерьте зазоры на впускном и выпускном клапане
второго цилиндра.
При необходимости выполните регулировку зазора, сле-
дуя указаниям, изложенным на следующей стр.
Зазоры в приводе
клапанов
ВПУСК: 0,15-0,19 мм
ВЫПУСК: 0,21 - 0,25 мм
[1] ШЛАНГ
САПУНА
[2] КЛАПАННАЯ
КРЫШКА и
ПРОКЛАДКА
[3] ТРОС ГАЗА
М6 x 22
(4 шт.)
[1] ВЕДОМЫЙ ЗУБЧАТЫЙ
ШКИВ ГРМ
[2] МЕТКА ФАЗ
ЦИЛИНДРА № 2
[3] МЕТКА «©Т»
[4] МЕТКА ФАЗ
ЦИЛИНДРА № 1
[5] МАХОВИК
[6] СТРЕЛКА
[7] ПЛОСКИЙ ЩУП
[11]
ВЫПУСКНОЙ
КЛАПАН
ЦИЛИНДРА
№ 1
[9]
ВПУСКНОЙ
КЛАПАН
ЦИЛИНДРА № 2
[10]
ВЫПУСКНОЙ КЛАПАН
ЦИЛИНДРА № 2
[8]
ВПУСКНОЙ
КЛАПАН
ЦИЛИНДРА
№ 1
