BF15D-BF20D
12-11
5. КОРПУС ВЕРТИКАЛЬНОЙ ОСИ
a. РАЗБОРКА
1) Поднимите вверх рычаг подъёма, отцепите от крюка на
корпусе вертикальной оси пружину оси наклона и сними-
те пружину.
2) Отогните усы стопорной шайбы и ослабьте гайку М6.
Снимите гайку М6 со стопорной шайбой, затем слегка
потяните рычаг подъёма.
• Во время сборки используйте новую стопорную шайбу
3) Снимите пружину рукоятки регулирования наклона.
4) При помощи стандартного бородка диаметром 3 мм
выбейте палец (3 х 25) пружины и утилизируйте палец. Во
время сборки используйте новый палец пружины.

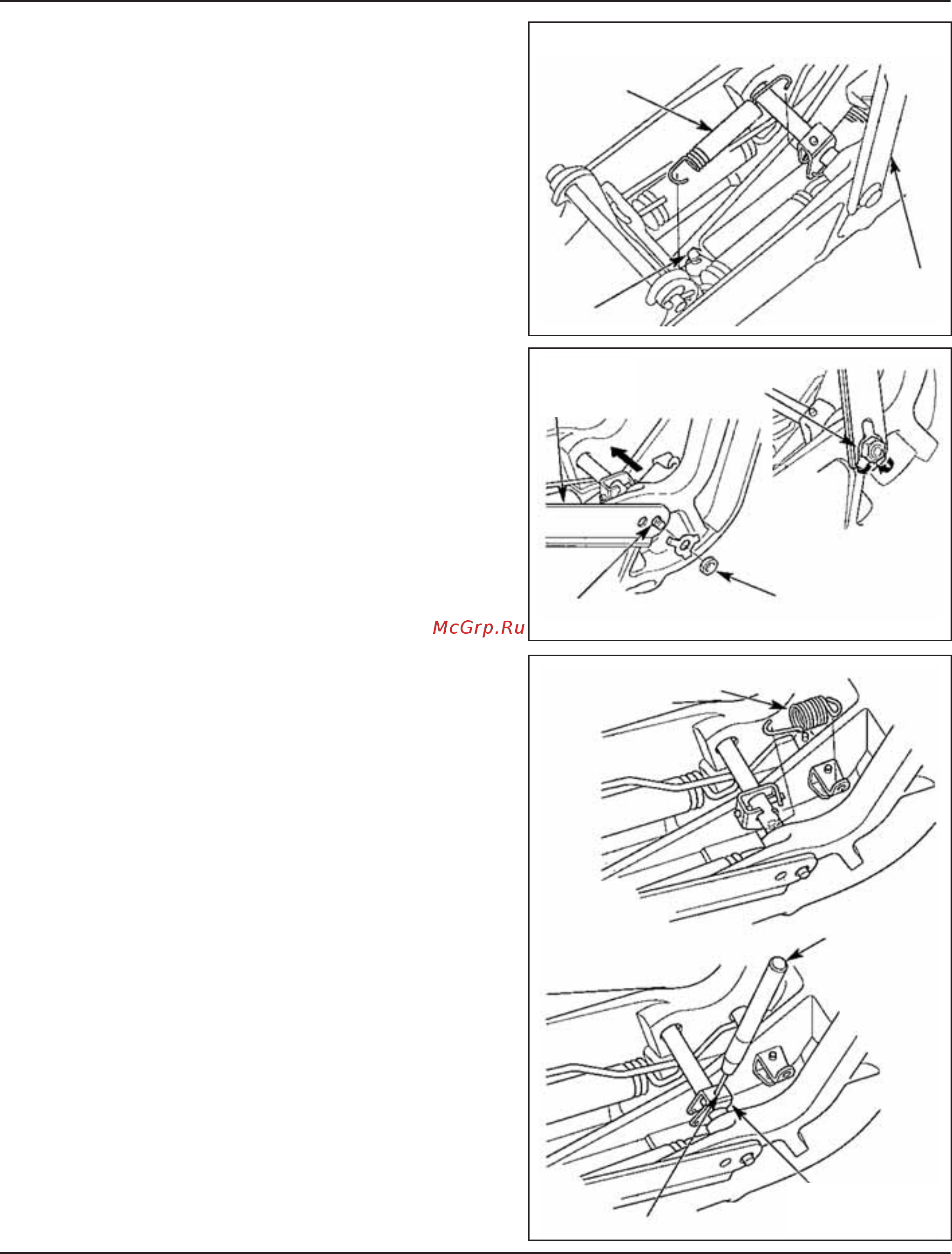

[1]
ПРУЖИНА МЕХАНИЗМА
НАКЛОНА
[2] КРЮЧОК
[3]
РЫЧАГ
ПОДЪЁМА
[1]
РЫЧАГ
ПОДЪЁМА
[2]
СТОПОРНАЯ
ШАЙБА
[3] ГАЙКА М6
[4] ОСЬ
МЕХАНИЗМА НАКЛОНА
[1] ПРУЖИНА РУКОЯТКИ
РЕГУЛИРОВАНИЯ
НАКЛОНА
[2]
БОРОДОК
ДИАМЕТРОМ
3 мм
(Имеются
в продаже)
[3]
КРОНШТЕЙН ОСИ
НАКЛОНА
[4]
ПАЛЕЦ ПРУЖИНЫ 3X25 мм
