BF15D-BF20D
16-16
8) Соедините разъёмы белых проводов, закрепите их на
кронштейне разъёмов на кожухе В стартера.
• Расположение проводов и разъёмов см. на стр. 3-31
(для румпельного управления) или 3-33 (дистанцион-
ное управление).
9) Установите коробку предохранителей на кронштейн.

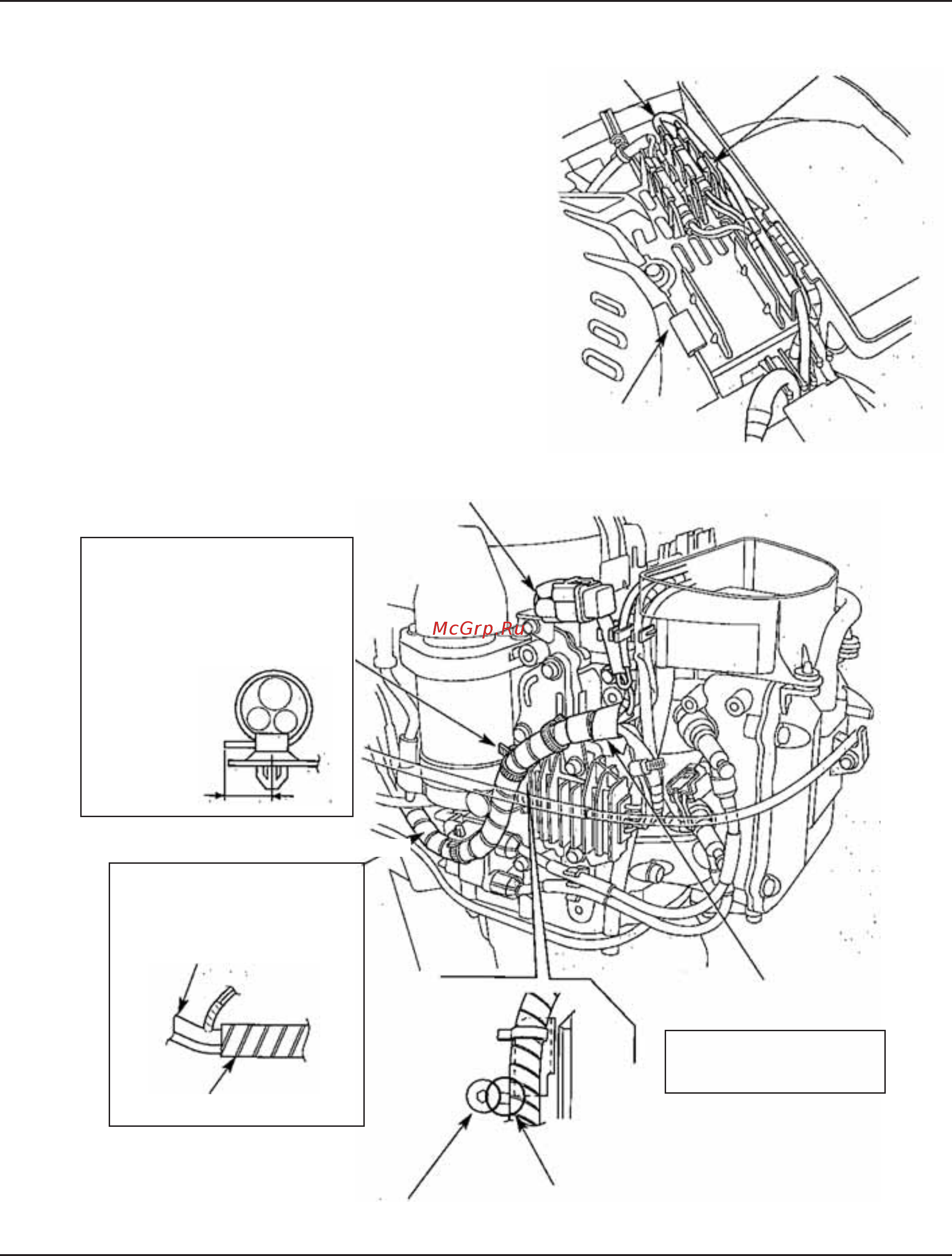

10) Проложите провод зарядки (цепь предохранителя) вдоль
главного проводного жгута, как показано на рисунке, и
оберните их по спирали защитной лентой. Закрепите
провода хомутом.
11) Установите снятые ранее компоненты, действуя в обрат-
ном порядке.
[1]
БЕЛЫЙ ПРОВОД
(О
Т КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ)
[2] ДЕРЖАТЕЛЬ
[3]
КОЖУХ
СТАРТЕРА В
[5] КОРОБКА ПРЕДОХРАНИТЕЛЕЙ
[6]
ВЕРХНЯЯ СПИРАЛЬНАЯ
ЗАЩИТА
НАМОТКУ НУЖНО НАЧИНАТЬ НА
РАССТОЯНИИ 5—20 ММ ОТ
НИЖНЕЙ СПИРАЛЬНОЙ ЗАЩИТЫ.
[7]
О
БЕСПЕЧЬТЕ ЗАЗОР МЕЖДУ ПРОВОДНЫМ
ЖГУТОМ И СТОПОРОМ ДВИГАТЕЛЯ.
[8]
БОКОВОЙ СТОПОР ДВИГАТЕЛЯ
[4] ЛЕНТОЧНЫЙ ХОМУТ С КЛИПСОЙ (3
ШТ.)
• Замените хомут на новый,
если прежний был разрезан.
• После закрепления проводов
обрежьте свободный конец
хомута, чтобы остался конец
длиной примерно 15 мм.
15 ММ
(0.6
ДЮЙМА)
[9] НИЖНЯЯ СПИРАЛЬНАЯ ЗАЩИТА
ОБЕРНИТЕ ПРОВОДА ЛЕНТОЧНОЙ ЗА-
ЩИТОЙ, НАЧИНАЯ ОТ МЕСТА ВЕТВЛЕ-
НИЯ ГЛАВНОГО ПРОВОДНОГО ЖГУТА.
[9]-1 ГЛАВНЫЙ ЖГУТ
[9]-2 ЛЕНТОЧНАЯ ЗАЩИТА
