BF15D-BF20D
16-6

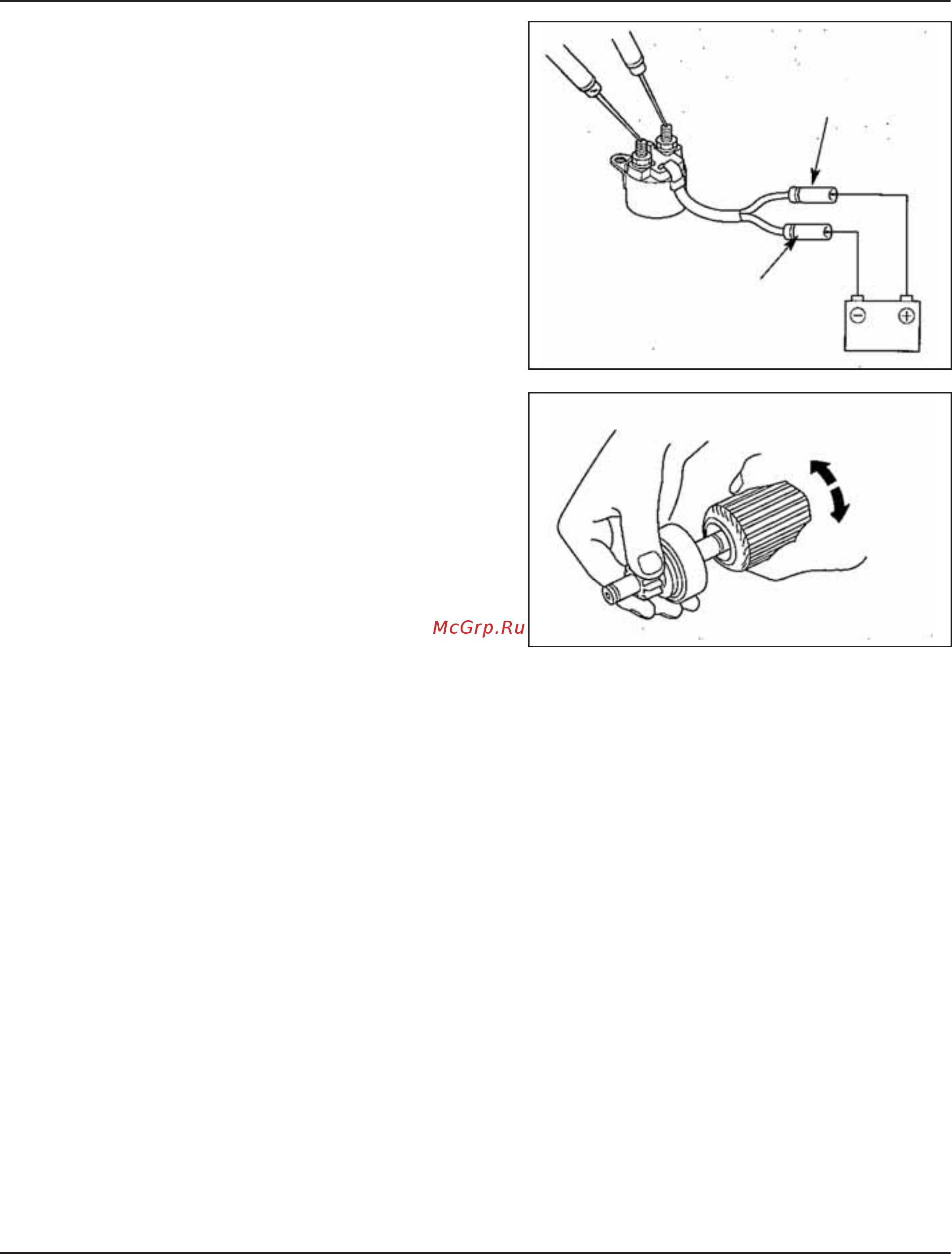

• МАГНИТНЫЙ ПУСКАТЕЛЬ СТАРТЕРА
• Проверку магнитного пускателя стартера можно выпол-
нить не снимая его со стартера.
• Перед выполнением проверки убедитесь в хорошем со-
стоянии аккумуляторной батареи.
Подайте напряжение 12 В от аккумуляторной батареи на кон-
такты магнитного пускателя.
Цепь между силовыми контактами должна замкнуться.
При отсоединении питания от магнитного пускателя цепь
между силовыми контактами должна размыкаться.
• МУФТА СВОБОДНОГО ХОДА
1) Проверьте отсутствие чрезмерного износа или повреж-
дений у ведущей шестерни стартера, при необходимости
замените ее.
Если ведущая шестерня стартера чрезмерно изношена
или повреждена, то следует проверить зубчатый венец
маховика.
2) Проверьте равномерность осевого перемещения муфты
свободного хода. Смажьте маслом или при необходимос-
ти замените муфту свободного хода.
3) Удерживая якорь и вращая муфту свободного хода,
проверьте состояние муфты свободного хода. Шестерня
муфты свободного хода должна свободно вращаться в
против часовой стрелки и не должна вращаться по часо-
вой стрелке (если смотреть на муфту свободного хода).
[1] ЧЁРНО-БЕЛЫЙ
[2] ЧЁРНЫЙ
[2] ВРАЩАЕТСЯ
[1] НЕ ВРАЩАЕТСЯ
