BF15D-BF20D
2-38
Bl ЧЕРНЫЙ Br КОРИЧНЕВЫЙ
Y ЖЕЛТЫЙ O ОРАНЖЕВЫЙ
Bu СИНИЙ Lb ГОЛУБОЙ
G ЗЕЛЕНЫЙ Lg САЛАТОВЫЙ
R КРАСНЫЙ P РОЗОВЫЙ
W БЕЛЫЙ Gr СЕРЫЙ
• Пульт дистанционного управления

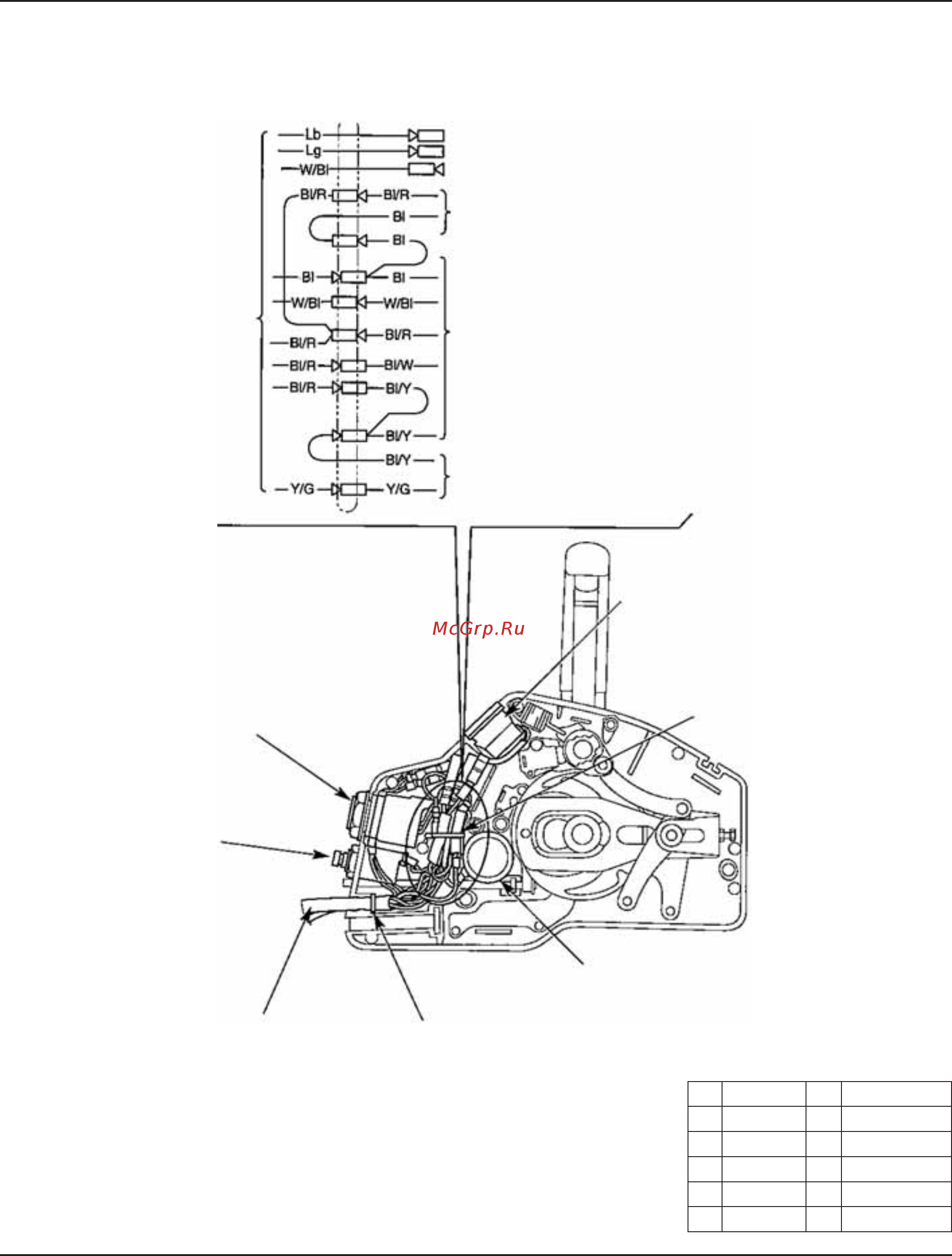

[1] ПРОВОДНОЙ ЖГУТ
ПУЛЬТА УПРАВЛЕНИЯ
[2] ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ
ОСТАНОВКИ ДВИГАТЕЛЯ
[4] ПРЕДУПРЕДИТЕЛЬНЫЙ ЗУММЕР
[3] ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
[5] СИГНАЛИЗАТОР
[6] ХОМУТ
[7] БУРТ
Совместите бурт
с кромкой пульта
управления,
как показано на рисунке.
[3] ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
[2] ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ
ОСТАНОВКИ ДВИГАТЕЛЯ
[1] ПРОВОДНОЙ ЖГУТ
ПУЛЬТА УПРАВЛЕНИЯ
[4] ПРЕДУПРЕДИТЕЛЬНЫЙ ЗУММЕР
