BF15D-BF20D
10-6

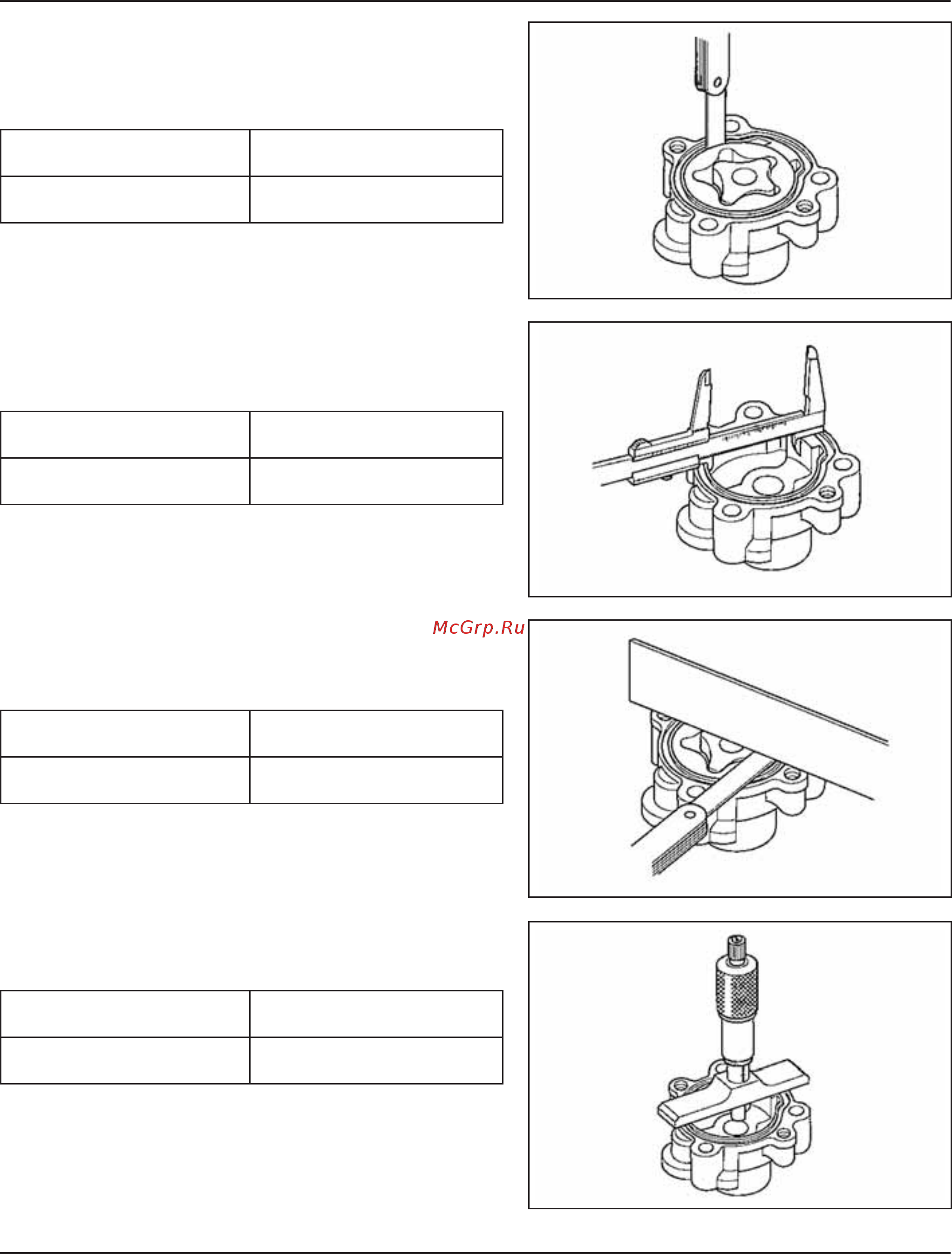

• ЗАЗОР МЕЖДУ ВЕДОМЫМ РОТОРОМ И КОРПУ-
СОМ НАСОСА
Не вынимая вал масляного насоса, измерьте зазор между
ведомым ротором и корпусом насоса.
• ВНУТРЕННИЙ ДИАМЕТР КОРПУСА МАСЛЯНОГО
НАСОСА
Измерьте внутренний диаметр корпуса масляного насоса.
• ОСЕВОЙ ЗАЗОР МЕЖДУ РОТОРОМ И КОРПУ-
СОМ НАСОСА
Измерьте осевой зазор между ротором и корпусом насоса
• ГЛУБИНА КОРПУСА МАСЛЯНОГО НАСОСА
Измерьте глубину корпуса масляного насоса.
Номинальное значение Предельно допустимое в
эксплуатации значение
0,15 - 0,21 мм
(0,006 - 0,008 дюйма)
0,26 мм (0,010 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
40,71 - 40,74 мм
(1,603- 1,604 дюйма)
40,76 мм (1,605 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
0,04 - 0,09 мм
(0,002 - 0,004 дюйма)
0,12 мм (0,005 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
12,04-12,07 мм
(0,474 - 0,475 дюйма)
12,11 мм (0,477 дюйма)
