BF15D-BF20D
15-3

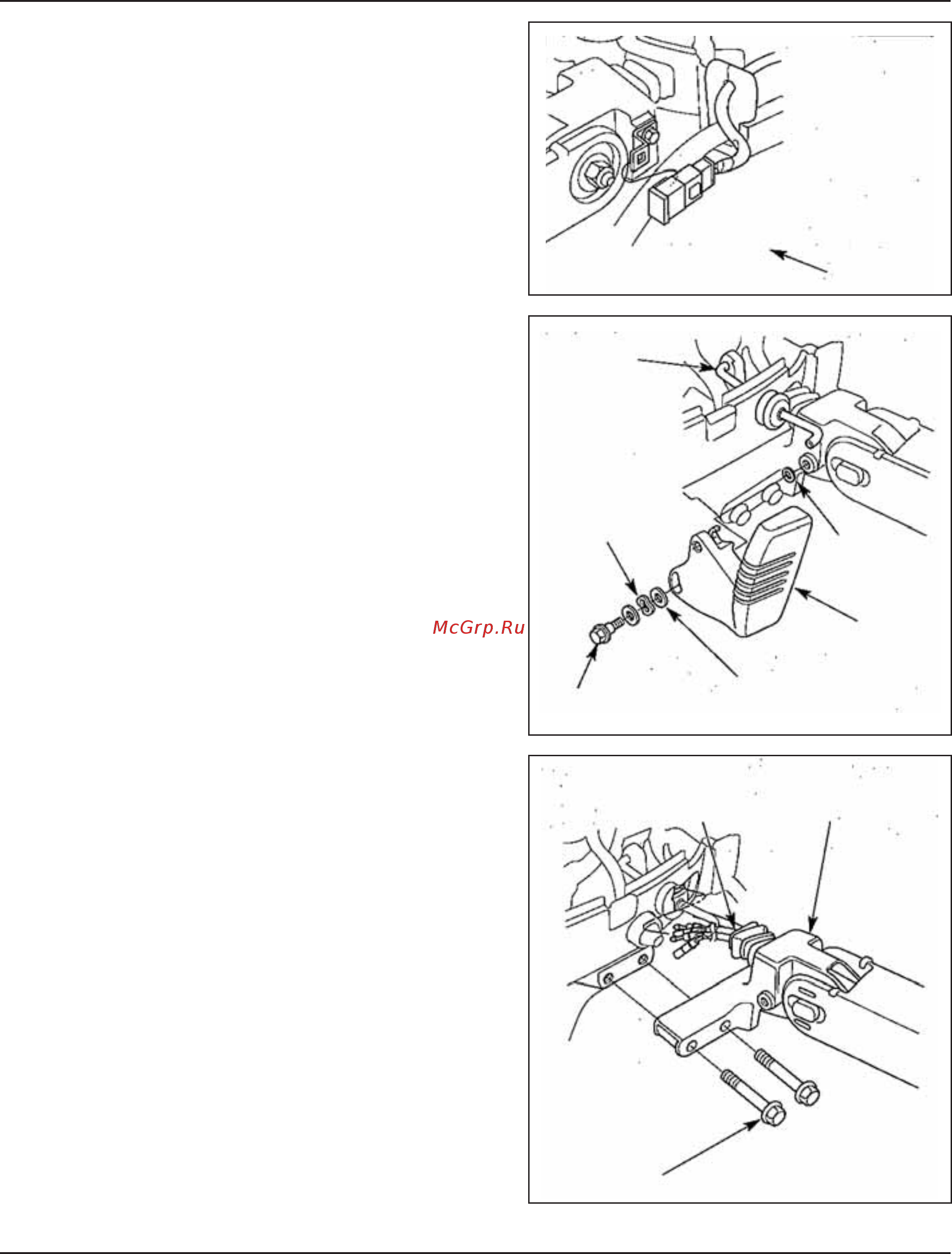

5) Снимите с кронштейна розетку зарядки.
6) Отверните шарнирный болт рычага переключения, сни-
мите две волнистые шайбы 9 мм и две плоские шайбы 6
мм.
7) Отсоедините тягу от рычага переключения и снимите
рычаг.
8) Вытащите из масляного картера проходной уплотнитель.
9) Отверните болты М10 х 55 с шайбами и снимите румпель
в сборе.
[1]
РОЗЕТКА
ЗАРЯДКИ
[6] ШАЙБА
9
ММ (2 ШТ.)
[2]
ШАЙБА 6
ММ
[3]
РЫЧАГ
ПЕРЕКЛЮЧЕНИЯ
[4] ВОЛНИСТАЯ
ШАЙБА 10 ММ
[5]
ШАРНИРНЫЙ
БОЛТ
[1]
ПРОХОДНОЙ УПЛОТНИТЕЛЬ
НА МАСЛЯНОМ КАРТЕРЕ
[2]
РУМПЕЛЬ
В СБОРЕ
[3] БОЛТ С ШАЙБОЙ М10
Х 55 ММ (2 ШТ.)
