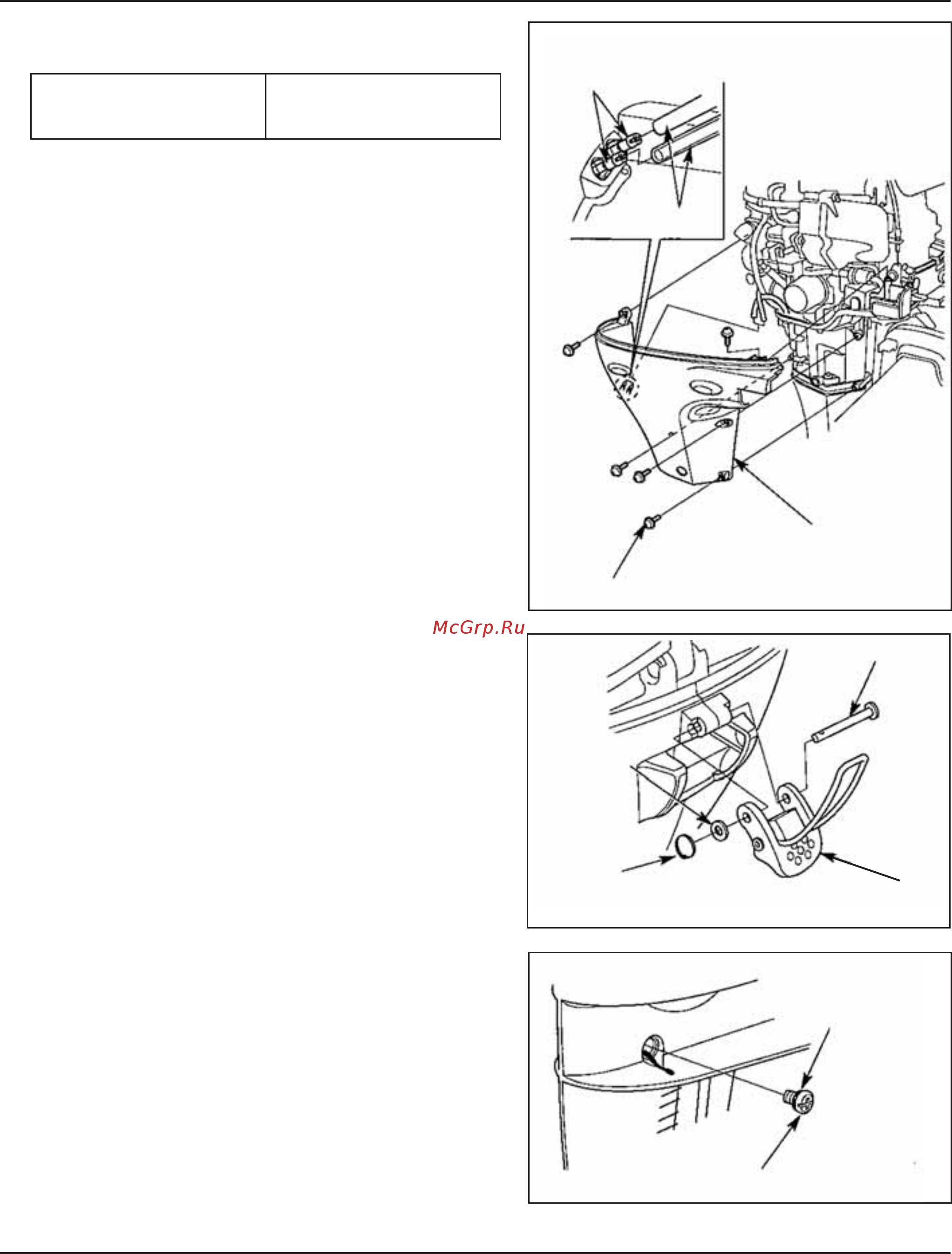

10) Залейте в двигатель нужное количество рекомендованно-
го моторного масла.
11) Запустите двигатель, дайте ему поработать несколько
минут, затем остановите и проверьте на предмет течи
масла по стыку масляного фильтра и уровень масла. При
необходимости долейте масло до уровня верхней макси-
мальной отметки на масляном щупе.
12) Вставьте трубки в гидроизолирующие втулки на правом
нижнем кожухе двигателя, установите кожух на место и
затяните болты крепления.
МОМЕНТ ЗАТЯЖКИ:
4,5 Н·м (0,45 кгс·м, 3,3 фунт-сила·фут)
13) Установите на место защёлку кожуха с пальцем, шайбой и
стопорным кольцом.
14) Установите на место верхний кожух двигателя.
4. ТРАНСМИССИОННОЕ МАСЛО
• Проверка
1) Установите двигатель в вертикальное положение.
2) Выверните пробку контрольного отверстия и проверьте,
вытекает ли из него масло.
Если масло вытекает, заверните пробку обратно. Если мас-
ло не вытекает, то долейте его (стр. 3-6).
Ёмкость системы смазки
двигателя (с заменой мас-
ляного фильтра)
1,3 л (1,37 кварты США,
1,14 Британской кварты)
[2] ШЛАНГИ
[1]
ГИДРОИЗОЛИРУЮЩИЕ
ВТУЛКИ
[4] ПРАВЫЙ НИЖНИЙ
КОЖУХ ДВИГАТЕЛЯ
[3] БОЛТЫ М5 Х 10 ММ (5 ШТ.)
[1] ШАЙБА
[2] ПАЛЕЦ
[3] ЗАЩЁЛКА КОЖУХА
ДВИГАТЕЛЯ
[4] СТОПОРНОЕ
КОЛЬЦО
[1]
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
[2] ПРОБКА КОНТРОЛЬНОГО ОТВЕРСТИЯ
