BF15D-BF20D
11-11

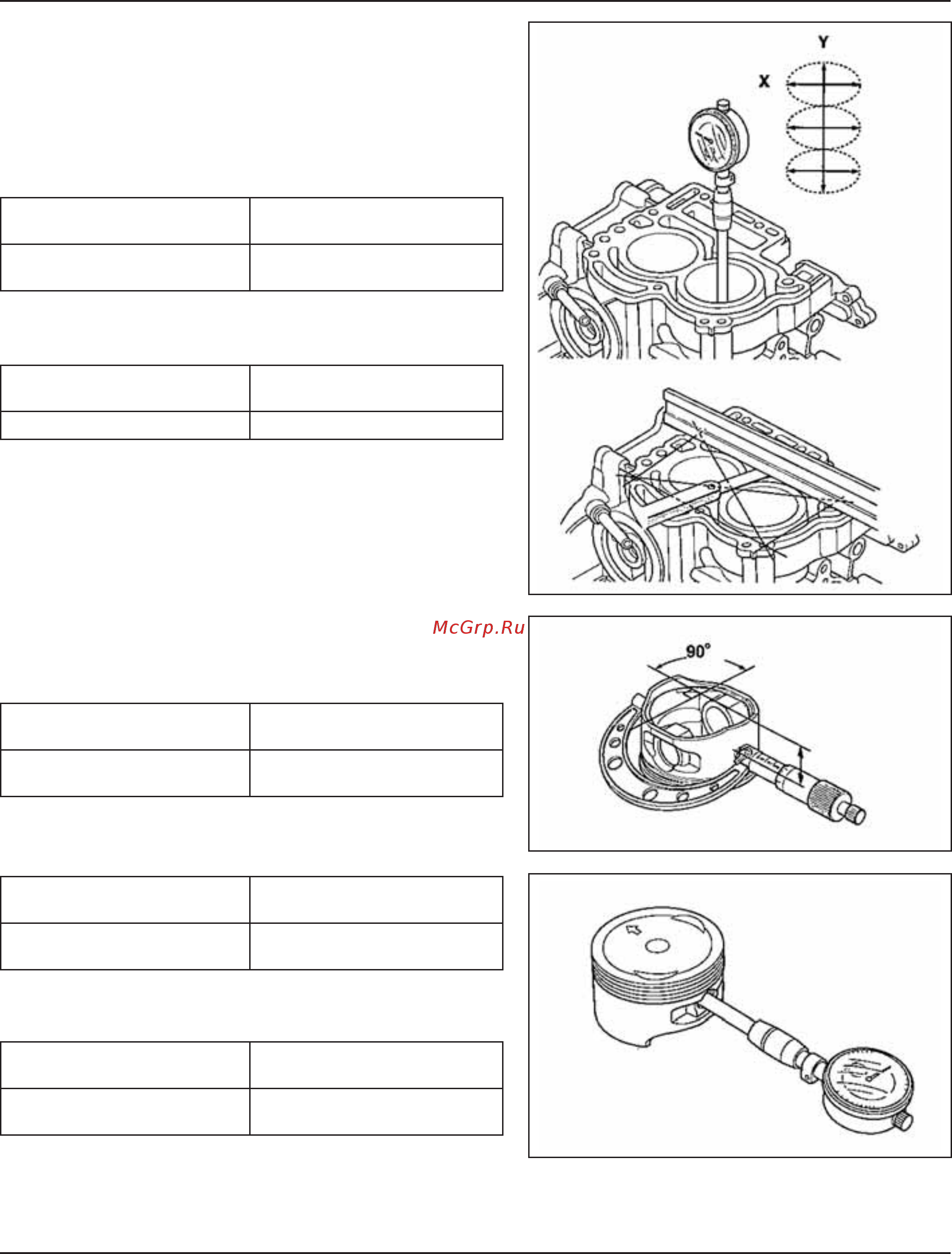

b. ПРОВЕРКА
• ЦИЛИНДР
1) Проверьте зеркало цилиндра на задиры и износ.
2) Измерьте диаметр цилиндра на трёх уровнях в плоскостях
X и Y и запишите результаты измерений. В оценке износа
зеркала цилиндра и его конусности исходите из макси-
мальных показаний.
3) Проверьте коробление верхней плоскости блока цилинд-
ров с помощью поверочной линейки и щупа.
• ПОРШЕНЬ
1) Проверьте поршень на предмет растрескивания или иных
повреждений. Проверьте канавки поршневых колец на
предмет чрезмерного износа и закоксовывания.
2) Измерьте и запишите диаметр поршня.
• Измерение следует проводить на расстоянии 10 мм от
нижнего среза юбки, в плоскости перпендикулярной
плоскости поршневого пальца.
3) Измерьте внутренний диаметр бобышки поршневого
пальца в плоскости X и Y. За значение диаметра нужно
принимать максимальный измеренный диаметр..
4) Вычислите зазор между юбкой поршня и зеркалом цилин-
дра.
Номинальное значение Предельно допустимое в
эксплуатации значение
59,000-59,012 мм
(2,3228 - 2,3233 дюйма)
59,055 мм
(2,3250 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
58,970 - 58,990 мм
(2,3216-2,3224 дюйма)
58,92 мм
(2,132 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
0,05 мм (0,002 дюйма) 0,10 мм (0,004 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
16,002-16,008 мм
(0,6300 - 0,6302 дюйма)
16,02 мм
(0,638 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
0,010-0,037 мм
(0,0004-0,0015 дюйма)
0,10 мм
(0,004 дюйма)
[1] ВЕРХНИЙ
УРОВЕНЬ
[2] СРЕДНИЙ
УРОВЕНЬ
[3] НИЖНИЙ
УРОВЕНЬ
10 мм
(0,4 дюйма)
