BF15D-BF20D
9-12

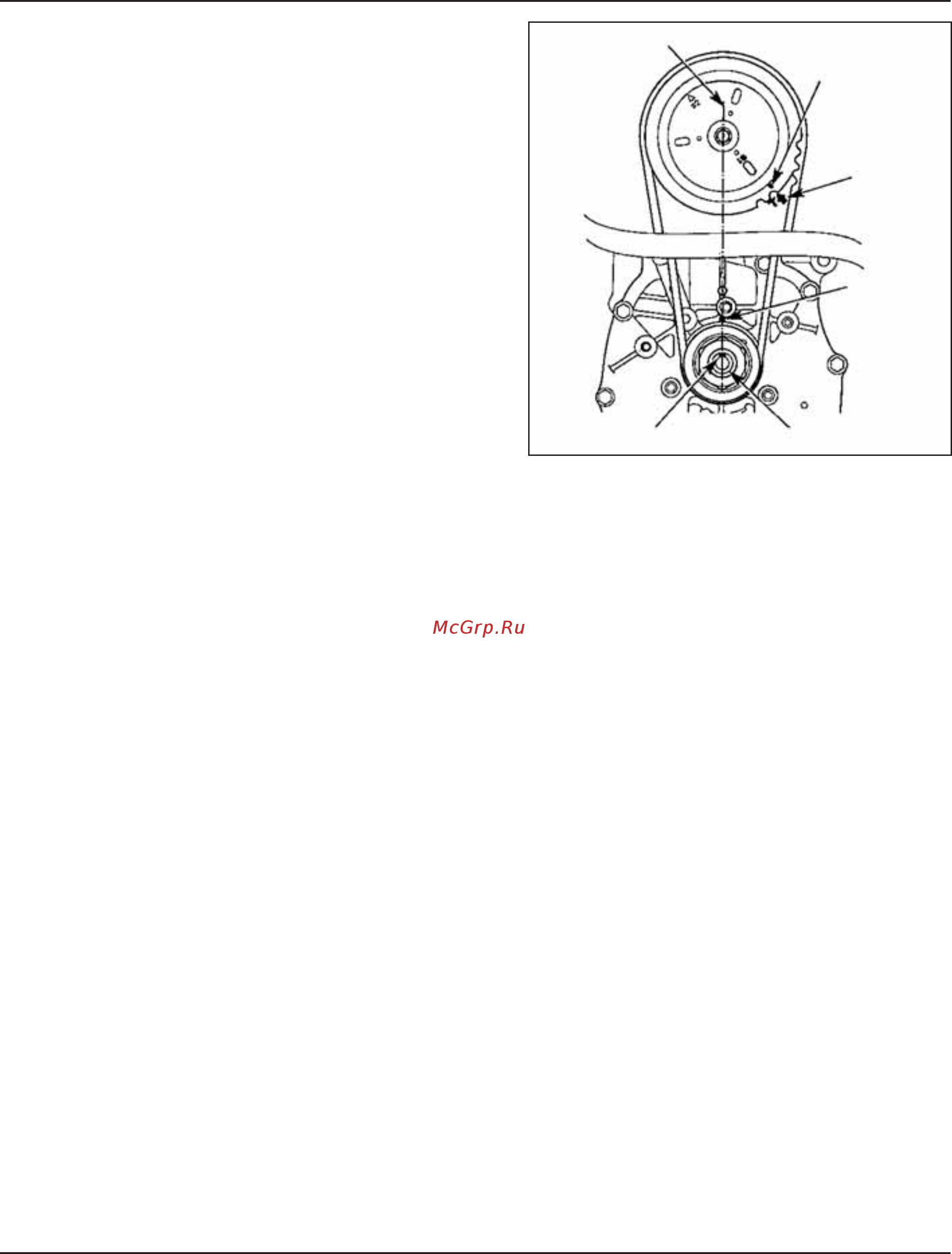

11) После установки ремня ГРМ ещё раз проверьте правиль-
ность положения меток.
12) Установите ранее снятые компоненты:
- маховик (стр. 9-9).
- генератор импульсов (стр. 9-6).
- катушку зарядки (стр. 9-6).
- кожух B стартера (стр. 7-10).
- барабанно-шнуровой стартер (стр. 7-9).
- трос включения нейтрали при запуске (стр. 7-1).
- левый и правый нижний кожух двигателя (стр. 5-2 и 3).
- верхний кожух двигателя.
[1] ПЛОСКОСТЬ ОСИ
ЦИЛИНДРА
[2] МЕТКА ФАЗ
ЦИЛИНДРА № 1
[3] МЕТКА «T»
[4]
МЕТКА «
»
[5] КОЛЕНЧАТЫЙ ВАЛ[6] СЕГМЕНТНАЯ ШПОНКА
