BF15D-BF20D

6-3

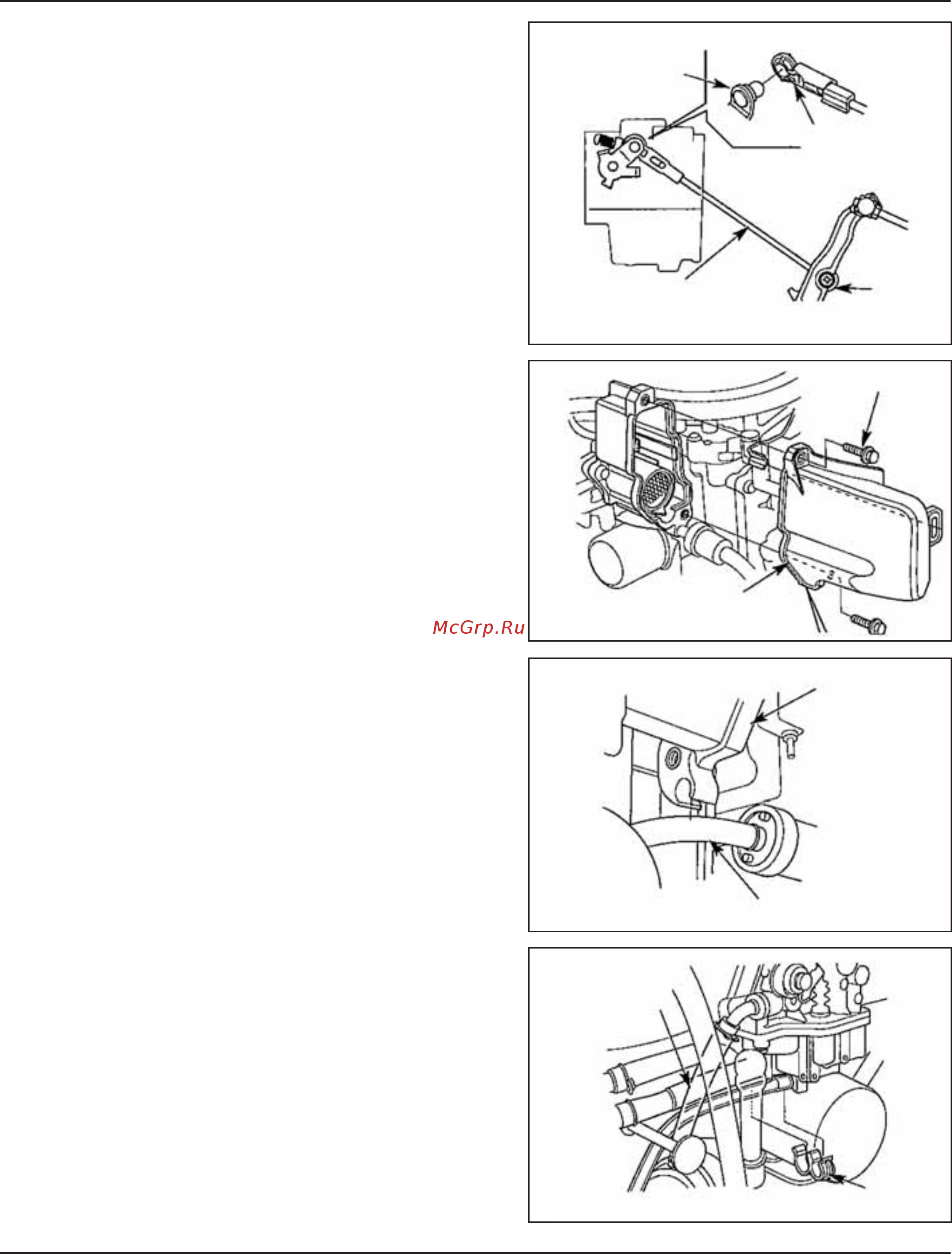

6) Ослабьте болт промежуточной тяги дроссельной заслон-

ки и отсоедините тягу поводка троса газа от рычага при-

вода дроссельной заслонки (двигатель с дистанционным

управлением).

7) Отверните два болта М6 X 22 мм и снимите кожух глуши-

теля.

8) Отсоедините топливопровод В от зажима на глушителе.

9) Отсоедините топливопровод D от карбюратора.

10) Снимите зажим шланга.

[1] РЫЧАГ ПРИВОДА

ДРОССЕЛЬНОЙ

ЗАСЛОНКИ

[2] ТЯГА

ПОВОДКА

ТРОСА ГАЗА

[4] ПРОМЕЖУТОЧНАЯ ТЯГА

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

[3]

СТОПОРНЫЙ

БОЛТ

М6 x 22 (2 шт.)

[1] КОЖУХ ГЛУШИТЕЛЯ

[1] ГЛУШИТЕЛЬ

[2] ТОПЛИВОПРОВОД В

[1] ТОПЛИВО-

ПРОВОД D

[2] ЗАЖИМ ШЛАНГА
