BF15D-BF20D
15-5
7) Соедините разъёмы проводных жгутов и закрепите их на
кронштейне А разъёмов.
8) Установите розетку зарядки на кронштейн (двигатель без
электрического стартера).
9) Присоедините трос газа к карбюратору и установите
кронштейн троса.
10) Установите левый нижний кожух двигателя (стр. 5-2) и
верхний кожух.

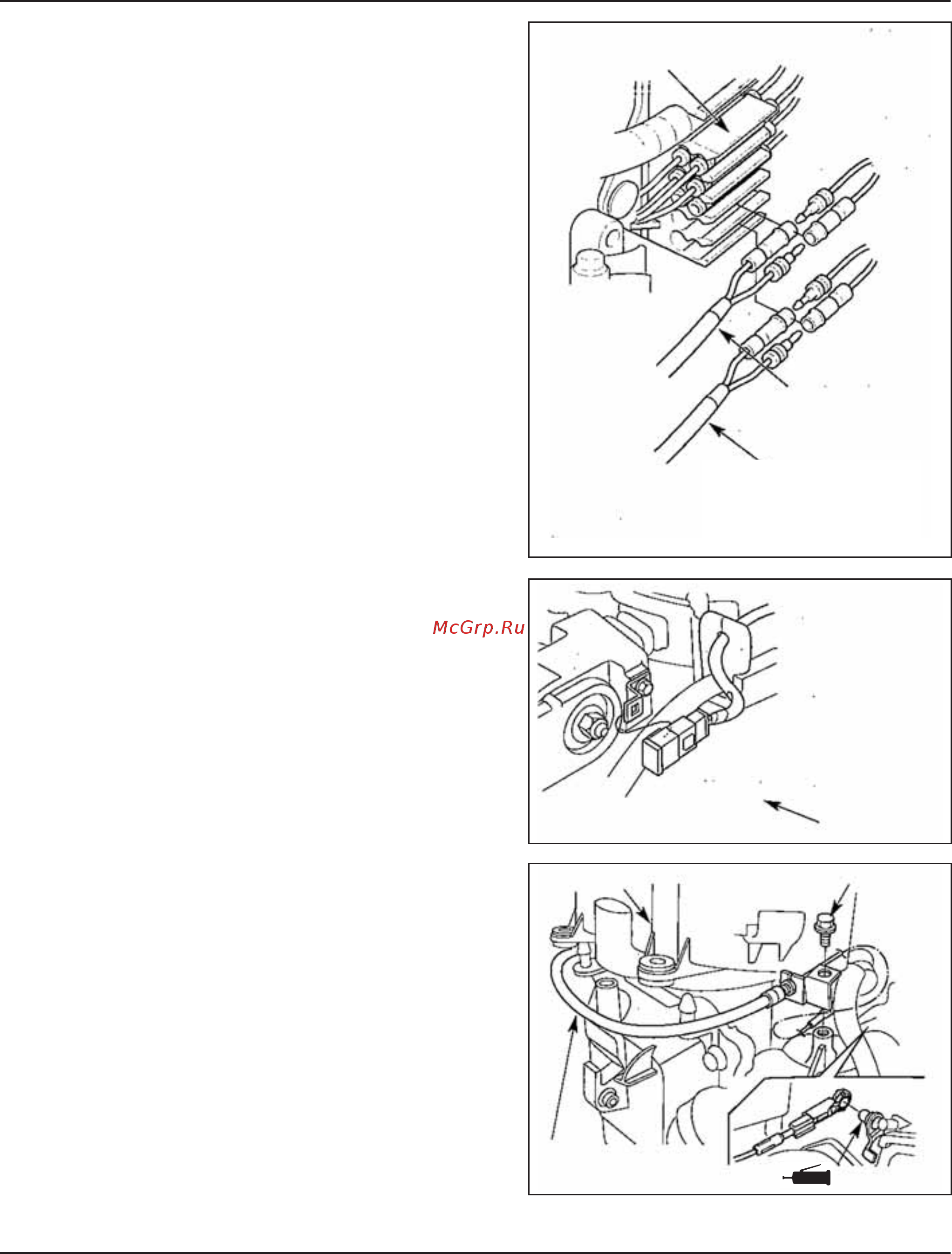

[1] КРОНШТЕЙН А
КРЕПЛЕНИЯ РАЗЪЁМОВ
[2]
ПРОВОД
ВЫКЛЮЧАТЕЛЯ
АВАРИЙНОЙ
ОСТАНОВКИ
ДВИГАТЕЛЯ
[3]
ПРОВОД ВЫКЛЮЧАТЕЛЯ
СТАРТЕРА
(М
ОДЕЛЬ С ЭЛЕКТРИЧЕСКИМ
СТАРТЕРОМ)
[1]
РОЗЕТКА
ЗАРЯДКИ
[1] КОЖУХ СТАРТЕРА В
М6
X14
[2]
ТРОС ГАЗА
смазка
