BF15D-BF20D
9-6

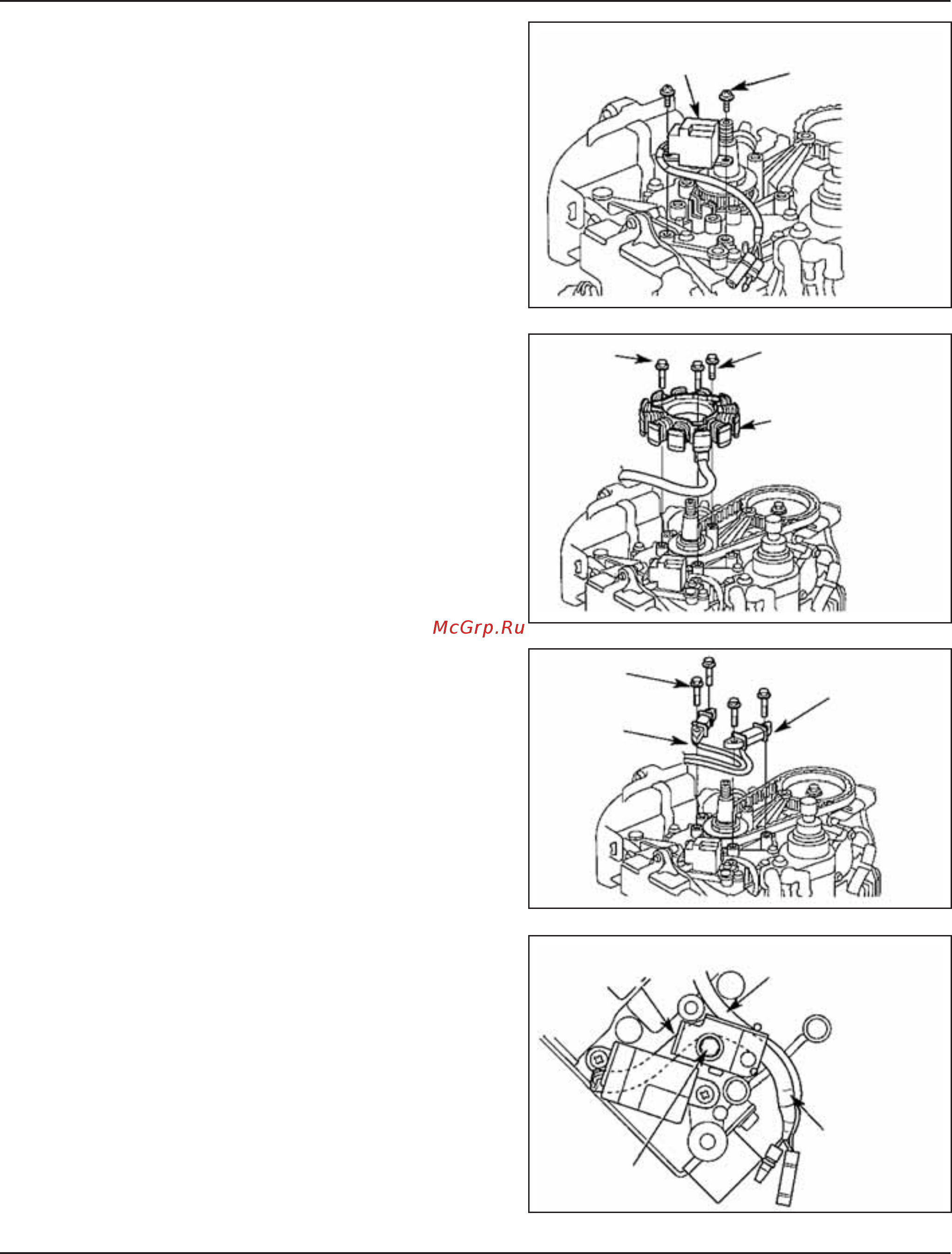

1) Проложите провод генератора импульсов под кронштей-
ном генератора импульсов, как показано на рисунке.
2) Затяните два винта с шайбами М5 х 16.
3) Установите катушку зарядки и катушку возбуждения или
катушку статора:
Катушка зарядки 12 А:
Установите катушку статора и затяните два фланцевых
болта М6 х 52 и один болт М6 х 36.
Катушка зарядки 6 А:
Установите катушки зарядки и возбуждения и затяните
четыре фланцевых болта М6 х 52.
4) Проложите проводные жгуты катушки зарядки и катушки
возбуждения по картеру коленчатого вала, как показано
на рисунке, закрепите их планкой и затяните фланцевый
болт М6 х 14.
[1] ГЕНЕРАТОР ИМПУЛЬСОВ
[2]
ВИНТЫ
С ШАЙБАМИ
М5 х 16 мм (2 шт.)
М6 x 52
(2 шт.)
М6x36
[1]
СТАТОР
(КАТУШКИ ЗАРЯДКИ
И ВОЗБУЖДЕНИЯ)
М6 x 52
(4 шт.)
[1] КАТУШКА
ВОЗБУЖДЕНИЯ
[2]
КАТУШКА
ЗАРЯДКИ
[1] ПРИЖИМНАЯ
ПЛАНКА
[2] ПРОВОДА КАТУШКИ
ЗАРЯДКИ и КАТУШКИ
ВОЗБУЖДЕНИЯ
[3]
ПРОВОД
ГЕНЕРАТОРА
ИМПУЛЬСОВ
М6 x 14
