BF15D-BF20D
8-3

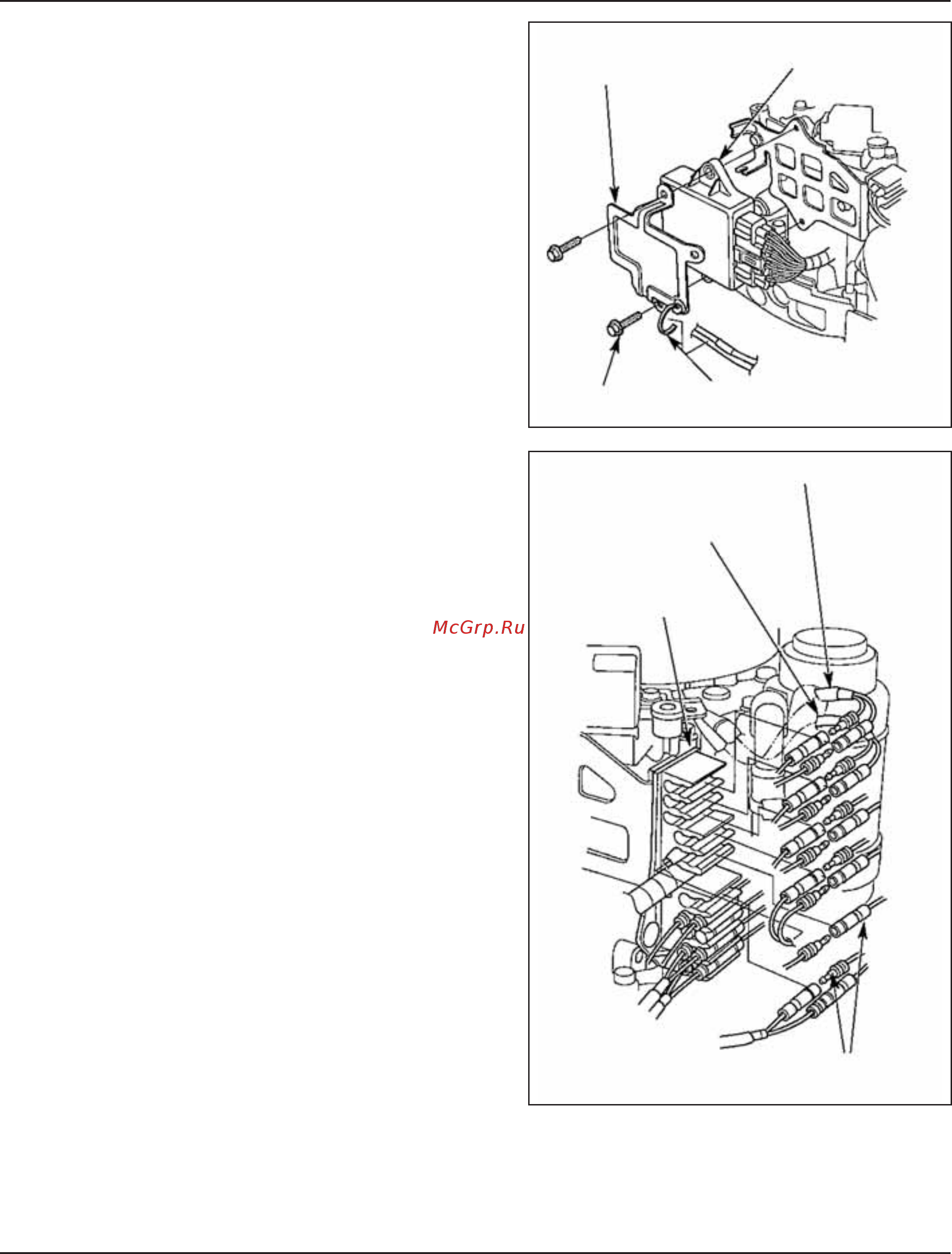

11) Отстегните ленточный хомут проводного жгута и освобо-
дите провода (переключатель нейтрального положения
и/или провод сигнализатора).
12) Отверните два фланцевых болта М6 X 25 мм, снимите
контроллер системы зажигания и кронштейн.
13) Снимите с кронштейна А перечисленные разъёмы и разъ-
едините их:
- провод катушки зарядки.
- провод катушки возбуждения.
- провод катушки генератора импульсов.
- провод магнитного пускателя стартера
• Расположение разъёмов см. на стр. 2-31 (для румпель-
ного управления) или 2-33 (дистанционное управление).
[1] КРОНШТЕЙН
[2] КОНТРОЛЛЕР
СИСТЕМЫ ЗАЖИГАНИЯ
М6 x 25 (2 шт.)
[3] ЛЕНТОЧНЫЙ ХОМУТ
ПРОВОДНОГО ЖГУТА
[1] КРОНШТЕЙН А
КРЕПЛЕНИЯ
РАЗЪЁМОВ
[2] ПРОВОД
КАТУШКИ ЗАРЯДКИ
[3] ПРОВОД ГЕНЕРАТОРА ИМПУЛЬСОВ
[4] ПРОВОД МАГНИТНОГО
ПУСКАТЕЛЯ СТАРТЕРА
