BF15D-BF20D
10-9

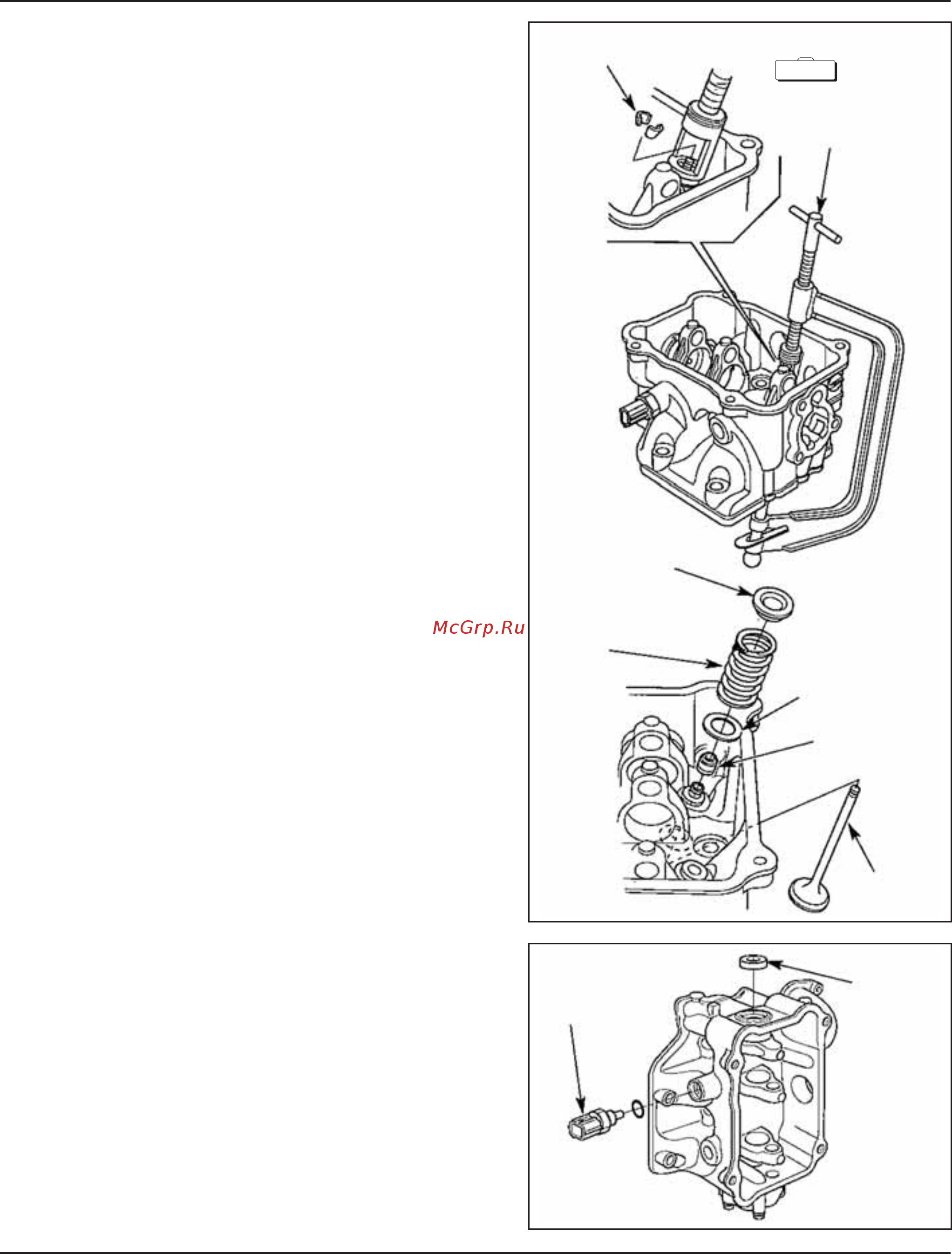

5) Установите рассухариватель и сожмите клапанную пружи-
ну.
6) Снимите сухари, затем снимите рассухариватель, сни-
мите верхнюю тарелку пружины, клапанную пружину,
нижнюю тарелку пружины и выньте клапан. При необходи-
мости снимите маслосъёмный колпачок.
• Снятый маслосъёмный колпачок следует заменить на
новый.
• Разложите снятые детали в порядке цилиндров, на
которых они находились, чтобы затем всё собрать в
прежнем порядке
7) Проверьте маслосъёмные колпачки на предмет повреж-
дения, при необходимости замените их.
8) Снимите датчик температуры.
[2]
САЛЬНИК
[1]
ДАТЧИК
ТЕМПЕРАТУРЫ
[1] СУХАРИ КЛАПАННОЙ
ПРУЖИНЫ (2 шт.)
[2]
РАССУХАРИВАТЕЛЬ
07757-0010000
[3]
ВЕРХНЯЯ ОПОРНАЯ
ТАРЕЛКА КЛАПАННОЙ
ПРУЖИНЫ
[4] КЛАПАННАЯ
ПРУЖИНА
[5]
НИЖНЯЯ
ОПОРНАЯ
ТАРЕЛКА
КЛАПАННОЙ
ПРУЖИНЫ
[6]
МАСЛОСЪЁМНЫЙ
КОЛПАЧОК
[7] КЛАПАН
спец.инстр.
