BF15D-BF20D
6-22

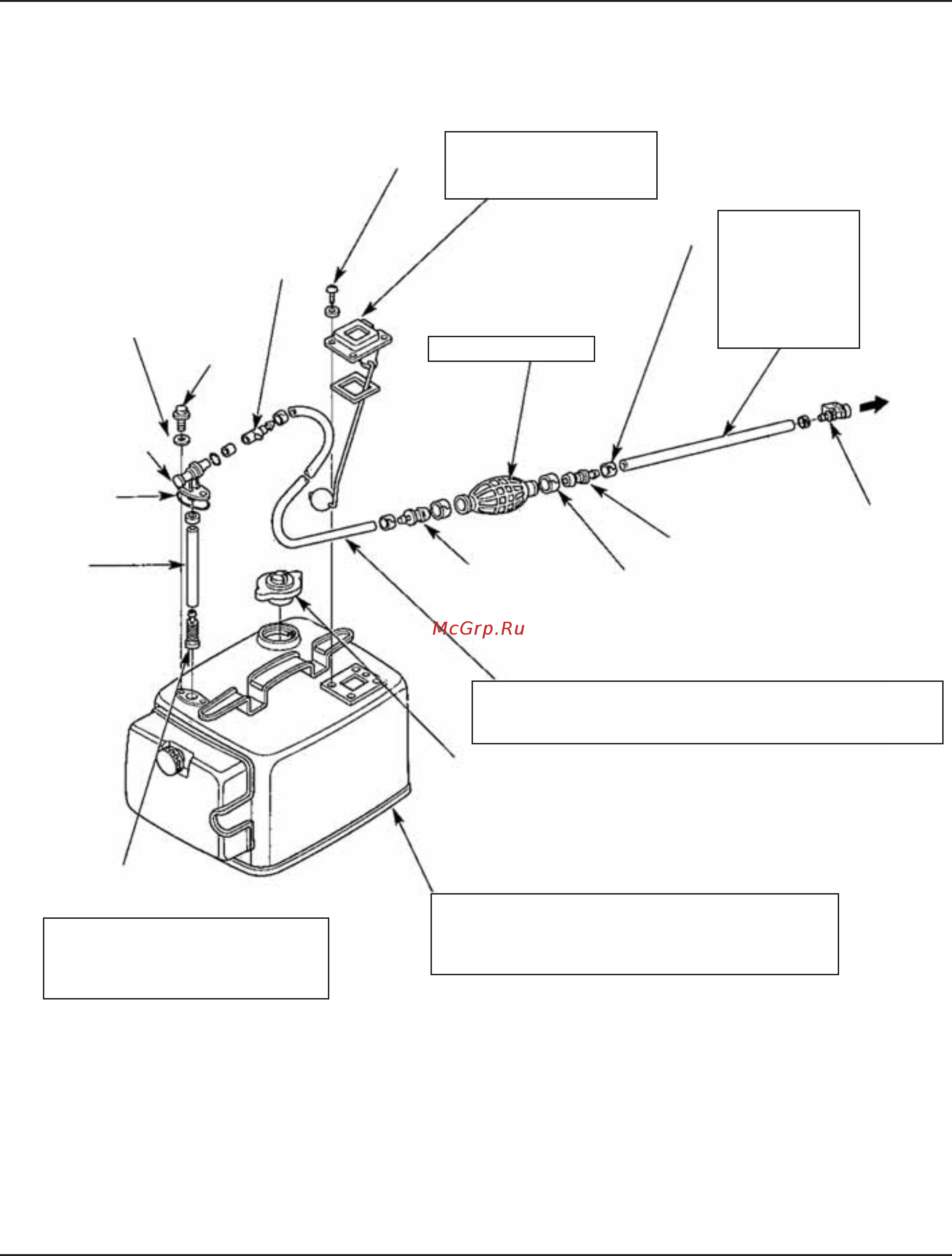

• Стальной бак:
[1] ФИБРОВАЯ ШАЙБА
(толщина 6 мм)
[2] ТОПЛИВНЫЙ РАЗЪЁМ
[3] Болты М4 х 10 мм (5 шт.)
[4] ДАТЧИК УРОВНЯ ТОПЛИВА
ПРИ СБОРКЕ:
Проверьте плавность
перемещения поплавка
[6] ХОМУТ ШЛАНГА
12,5 мм (4 шт.)
[7] ТОПЛИВНЫЙ
ШЛАНГ
(ДЛИННЫЙ)
ПРИ СБОРКЕ:
Проверьте на
предмет нали-
чия трещин или
деградации.
При необходи-
мости замените
[8]
К ДВИГАТЕЛЮ
[9]
ТОПЛИВНЫЙ
РАЗЪЁМ А
[10]
НАГНЕТАТЕЛЬНЫЙ
КЛАПАН
[11]
ХОМУТ
ШЛАНГА
20 мм (2 шт.)
[12]
ВСАСЫВАЮЩИЙ
КЛАПАН
[13] ТОПЛИВНЫЙ ШЛАНГ (КОРОТКИЙ)
ПРИ СБОРКЕ:
Проверьте на предмет наличия трещин или деградации.
При необходимости замените
[14] КРЫШКА ТОПЛИВНОГО БАКА
[15] ТОПЛИВНЫЙ БАК
ЁМКОСТЬ:
13 л (3,4 галлона США, 2,9 Британского галлона)
СБОРКА:
Перед сборкой очистите бак от грязи и пыли.
[16]
ТОПЛИВНЫЙ ФИЛЬТР
ПРИЁМНОЙ ТРУБКИ
СБОРКА:
Очистите фильтр топливоприём-
ника от грязи и проверьте целос-
тность сетки фильтра.
[17]
ТРУБКА
ТОПЛИВО-
ПРИЁМНИКА
[18]
ПРОКЛАДКА
[19]
ТОПЛИВО-
ПРИЁМНАЯ
ТРУБКА В БАКЕ
М6 x18 (2 шт.)
[5] РУЧНОЙ ТОПЛИВО-
ПОДКАЧИВАЮЩИЙ НАСОС
В СБОРЕ: стр. 6-23
