BF15D-BF20D
11-13
[6] ВЕРХНЕЕ
КОМПРЕССИОННОЕ
КОЛЬЦО
[7] МЕТКА
[8]
РАСШИРИТЕЛЬ
20 мм
(0,8 дюйма)
20 мм
(0,8 дюйма)
[9]
СКРЕБКИ
МАСЛОСЪЁМНОГО
КОЛЬЦА
[10]
НИЖНЕЕ
КОМПРЕССИОННОЕ
КОЛЬЦО
[7] МЕТКА

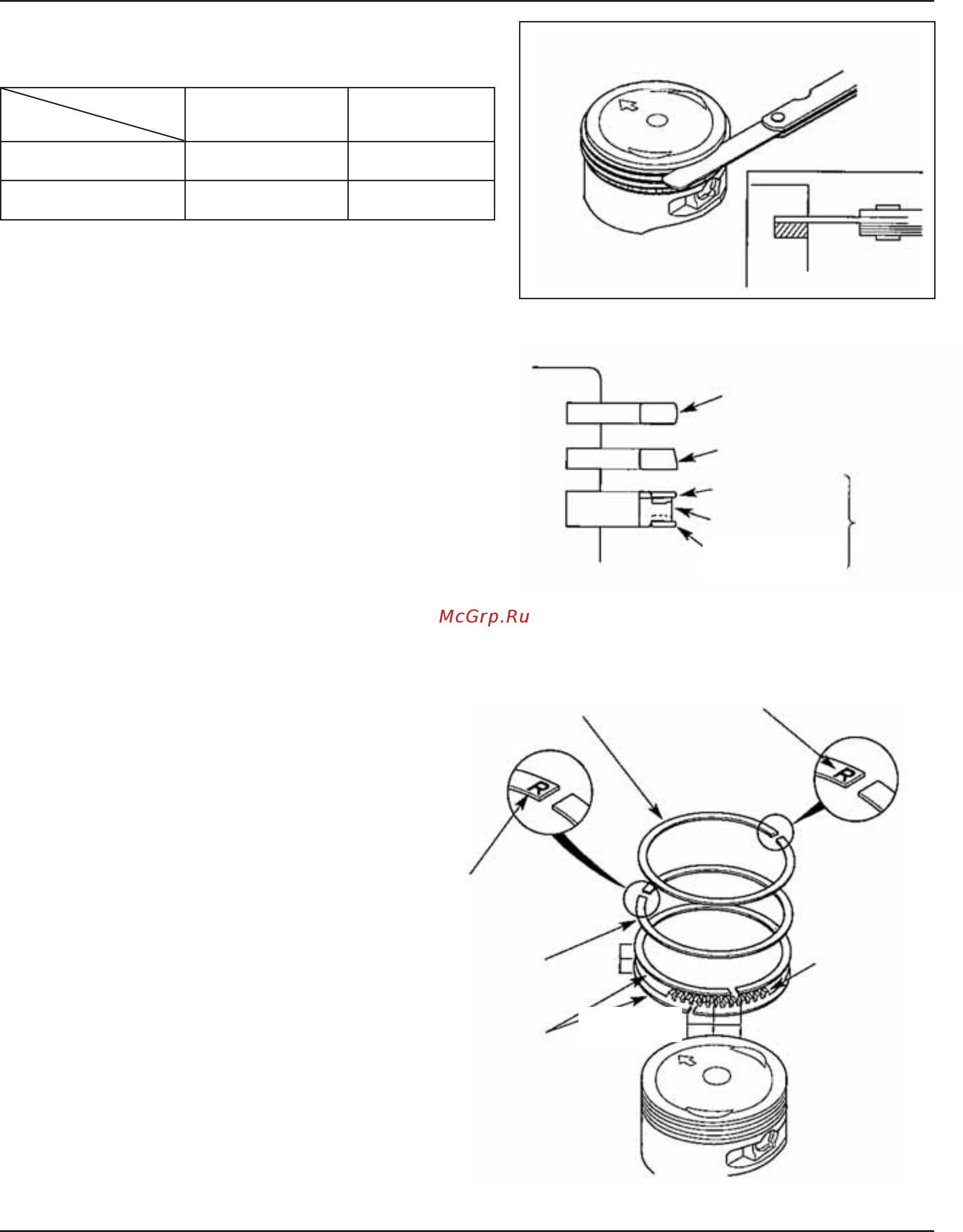

4) Наденьте поршневые кольца на поршень. Утопите кольцо
в канавке насколько можно и проверьте торцевой зазор,
используя для этого плоский щуп.
d. СБОРКА
1) Очистите поршень и осторожно наденьте поршневые
кольца.
• Не разводите кольца слишком сильно, чтобы не повре-
дить их.
• При снятии колец соблюдайте осторожность, чтобы не
повредить поршень.
• Очистите канавки в поршень, используя для этого
старое сломанное кольцо. Запрещается использовать
проволочную щётку, поскольку она царапает канавки.
• Не перепутайте верхнее и нижнее компрессионные
кольца. Верхнее кольцо – хромированное (серое), ниж-
нее кольцо не имеет покрытия (чёрное).
• Разверните верхнее и нижнее компрессионные кольца
метками вверх и наденьте их на поршень.
• Маслосъёмное кольцо: сначала установите расшири-
тель, затем – скребки кольца.
2) Проверьте, чтобы установленные кольца могли свободно,
без заеданий, поворачиваться в своих канавках.
3) Разведите замки компрессионных колец примерно на
120° по окружности, а замки скребков маслосъёмного
кольца – примерно на 20 мм.
Номинальное
значение
Предельно допусти-
мое в эксплуатации
значение
Верхнее компрессионное/
Нижнее компрессионное
0,025 - 0,055 мм
(0,0010-0,0022 дюйма)
0,10 мм
(0,004 дюйма)
Маслосъемное
0,055 -0,140 мм
(0,0022 - 0,0055 дюйма)
0,20 мм
(0,008 дюйма)
[1] ВЕРХНЕЕ
КОМПРЕССИОННОЕ
КОЛЬЦО
[2] НИЖНЕЕ
КОМПРЕССИОННОЕ
КОЛЬЦО
[3]
МАСЛО-
СЪЕМНОЕ
КОЛЬЦО
[4] СКРЕБОК
МАСЛОСЪЁМНОГО
КОЛЬЦА
[5] РАСШИРИТЕЛЬ
[4] СКРЕБОК
МАСЛОСЪЁМНОГО
КОЛЬЦА
