BF15D-BF20D
10-10

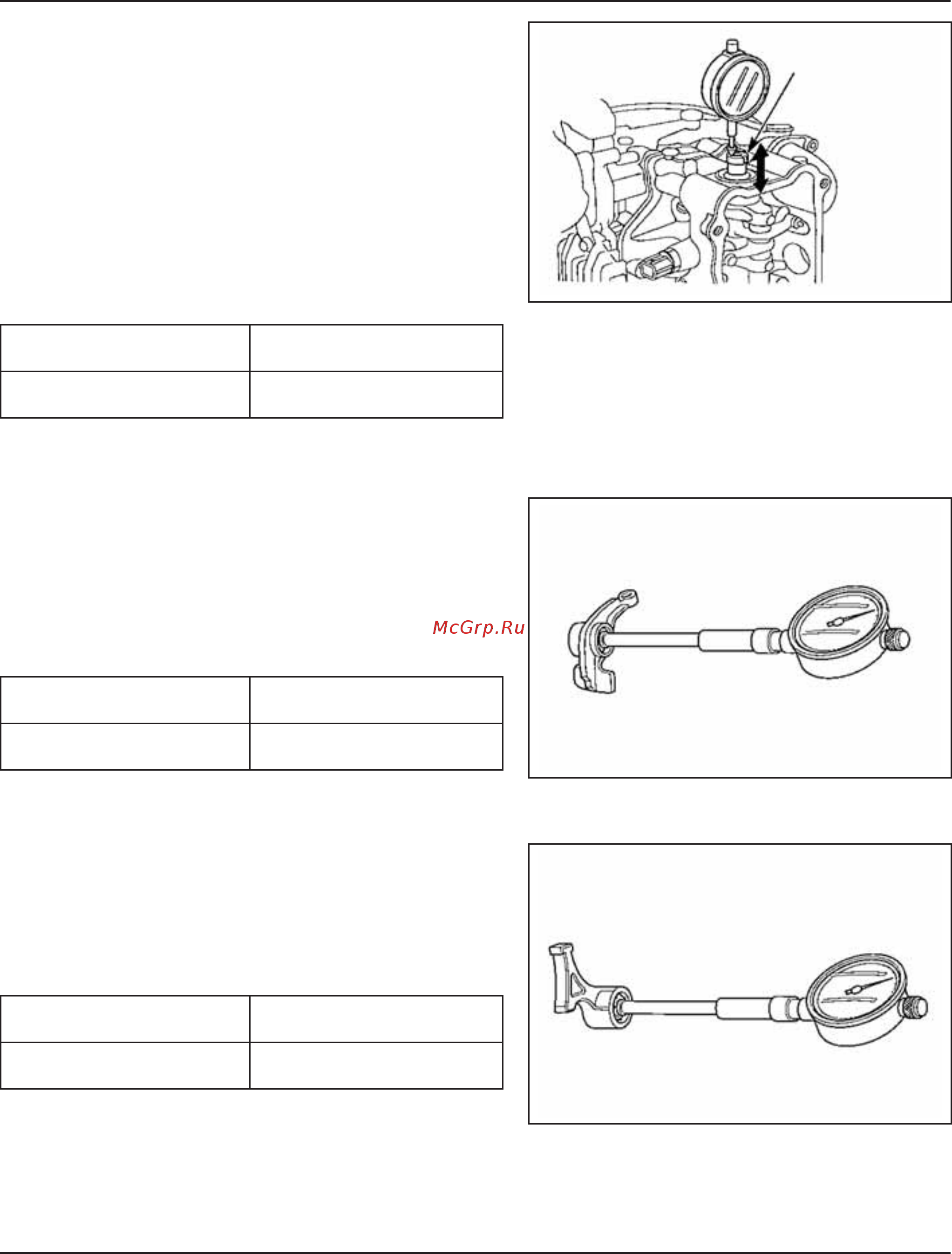

b. ПРОВЕРКА
• ОСЕВОЙ ЗАЗОР (ЛЮФТ) РАСПРЕДВАЛА
• Эта проверка проводится при полностью собранном и
установленном распредвале, с установленным масляным
насосом.
1) Полностью ослабьте все контргайки болтов регулировки
клапанных зазоров.
2) Поверните распредвал так, чтобы шпоночный паз был
обращён в сторону клапанной крышки, как показано на
рисунке.
3) Установите стрелочный индикатор и, перемещая рас-
предвал вверх и вниз, измерьте осевой зазор.
• КОРОМЫСЛА
1) Проверьте контактную поверхность носка коромысел в
той части, где они касаются кулачков на предмет износа
или повреждения.
2) Проверьте контактную поверхность регулировочного бол-
та на предмет износа или повреждения.
3) Измерьте и запишите внутренний диаметр коромысла.
• КОРОМЫСЛО ТОПЛИВНОГО НАСОСА
1) Проверьте контактную поверхность носка коромысла в
той части, где оно касается распредвала на предмет из-
носа или повреждения.
2) Измерьте и запишите внутренний диаметр коромысла
топливного насоса.
Номинальное значение Предельно допустимое в
эксплуатации значение
0,05 - 0,20 мм
(0,002 - 0,008 дюйма)
0,30 мм (0,012 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
13,000-13,018 мм
(0,5118-0,5125 дюйма)
13,04 мм (0,513 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
13,000-13,080 мм
(0,5118-0,5150 дюйма)
13,10 мм (0,516 дюйма)
[1]
ШПОНОЧНЫЙ ПАЗ
