BF15D-BF20D

16-25

3) Снимите с кронштейна А перечисленные провода и разъ-

ёмы и разъедините разъёмы:

- провод катушки зарядки.

- провод катушки возбуждения.

- провод нагревателя клапана пускового обогащения

(Двигатель с электрическим стартером)

- провод регулятора/выпрямителя.

- главный проводной жгут

- провод магнитного пускателя стартера

(Модель с электрическим стартером).

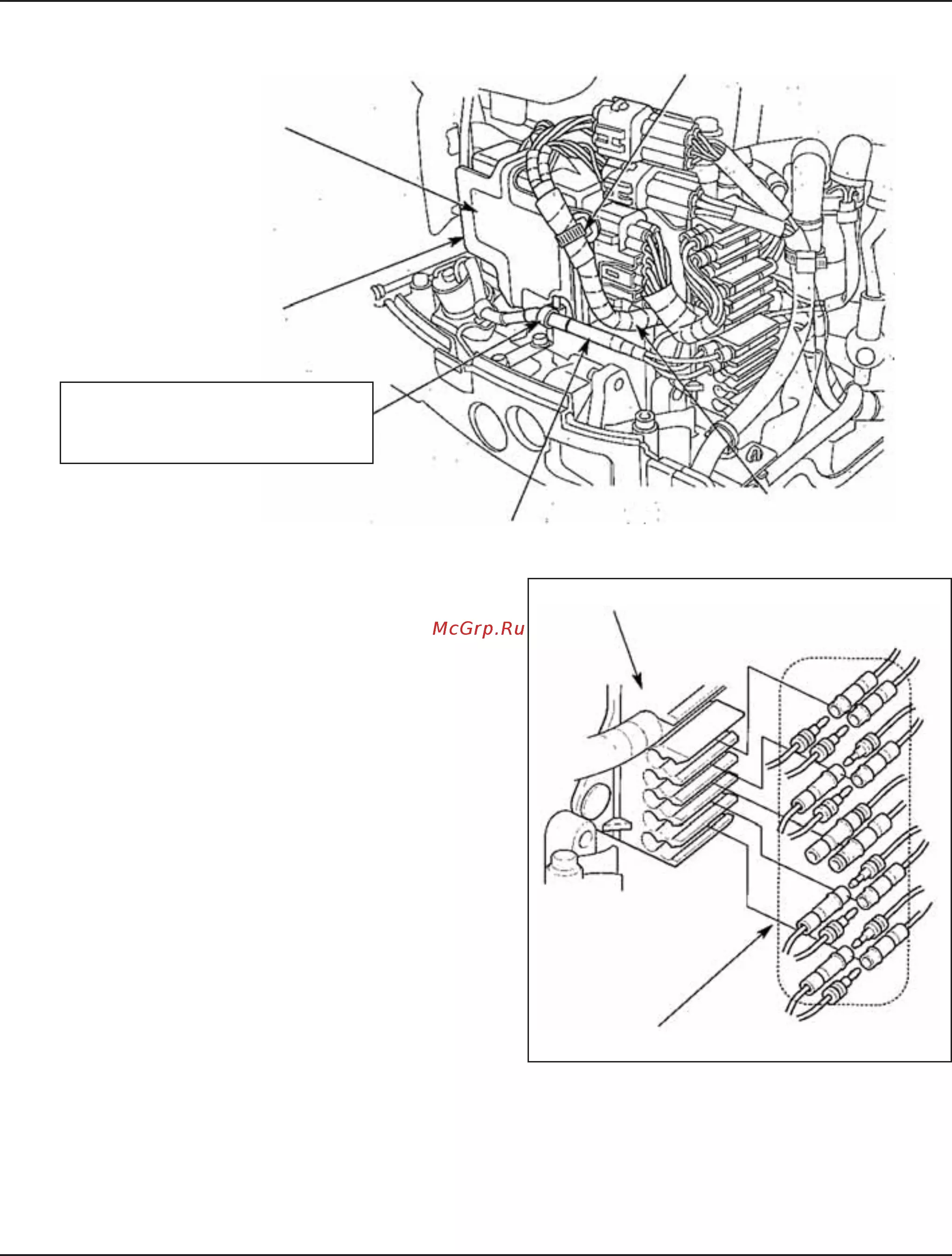

• Расположение разъёмов см. на стр. 3-31 (для румпель-

ного управления) или 3-33 (дистанционное управле-

ние).

4) Отверните три фланцевых болта М6 X 14 мм, снимите

плату контроллера системы зажигания с кронштейном А

разъёмов.

5) Снимите фиксатор и кронштейн разъёмов.

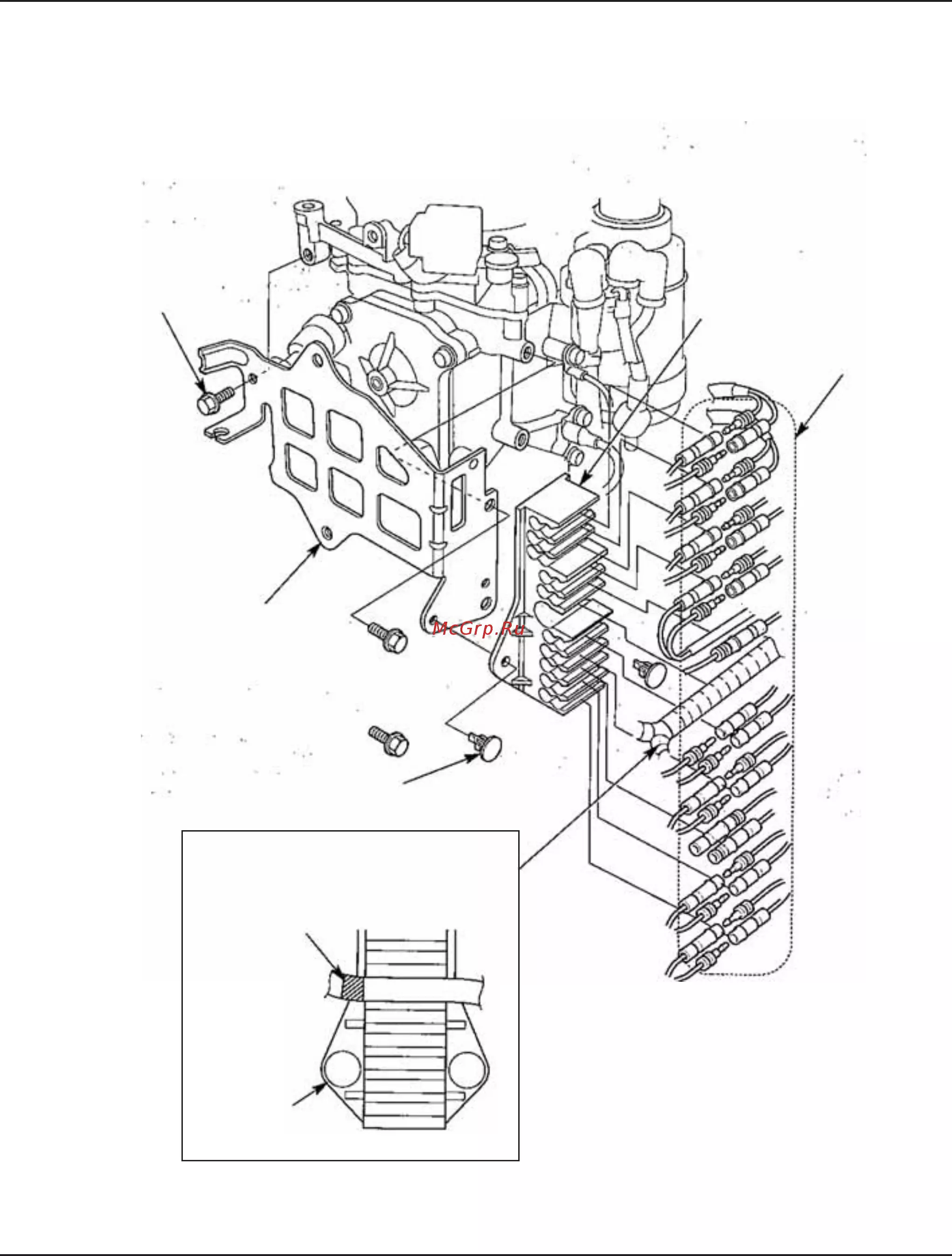

[1] РАЗЪЁМЫ

[3]

КРОНШТЕЙН А

КРЕПЛЕНИЯ

РАЗЪЁМОВ

[2] ГЛАВНЫЙ

ЖГУТ

[1]

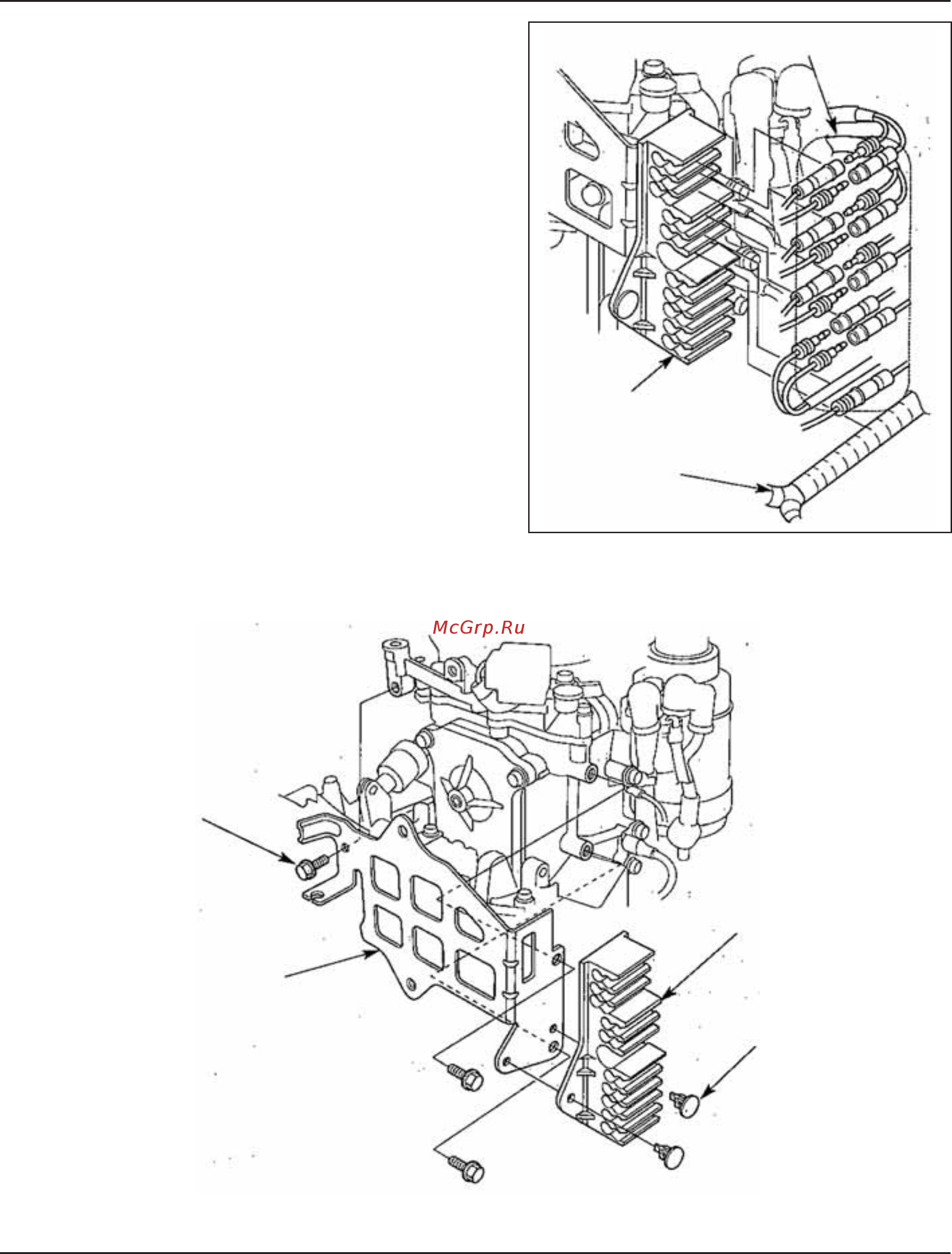

ПЛАТА КОНТРОЛЛЕРА

СИСТЕМЫ ЗАЖИГАНИЯ

[2]

КРОНШТЕЙН А

КРЕПЛЕНИЯ

РАЗЪЁМОВ

[3] ФИКСАТОР (2

ШТ.)

М6

X14 (3 ШТ.)
