Honda BF 15 [262/306] Кронштейн румпеля
![Honda BF 20 [262/306] Кронштейн румпеля](/views2/1240095/page262/bg106.png)
BF15D-BF20D
15-6

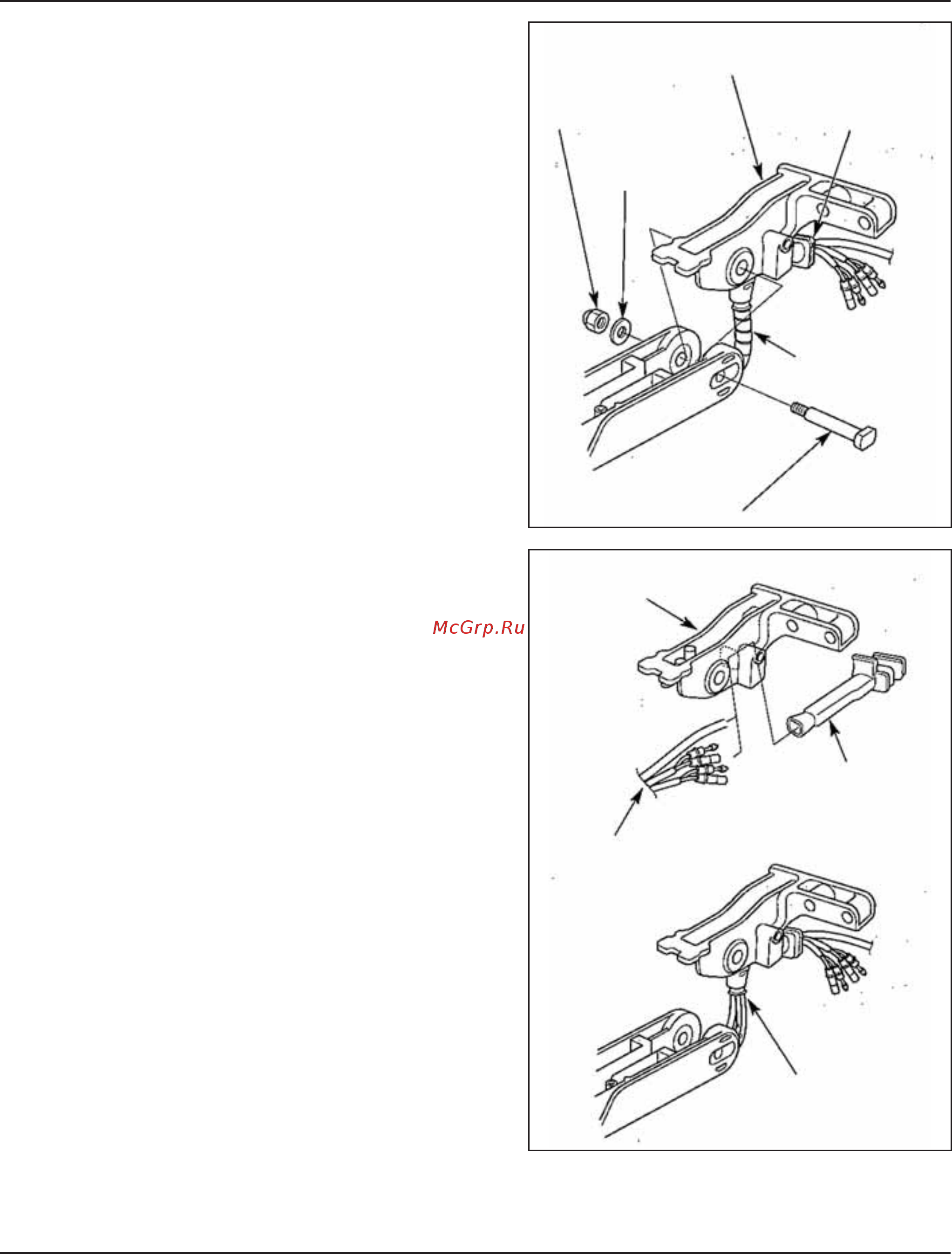

2. КРОНШТЕЙН РУМПЕЛЯ
a. СНЯТИЕ
1) Отверните самоконтрящуюся гайку М8 с шайбой 8 мм.
Отверните шарнирный болт и отсоедините кронштейн
румпеля.
2) Снимите спиральную защиту провода, затем вытащите
трос газа и провода выключателя, стараясь их не повре-
дить.
3) Снимите проходной уплотнитель масляного картера.
4) Снимите кронштейн румпеля.
b. УСТАНОВКА
1) Установите на румпель проходной уплотнитель масляно-
го картера, затем проведите через уплотнитель провода
выключателя и трос газа.
2) Установите кронштейн румпеля на румпель.
[1] КРОНШТЕЙН
РУМПЕЛЯ
[2]
ПРОХОДНОЙ
УПЛОТНИТЕЛЬ
МАСЛЯНОГО КАРТЕРА
[3] ПРОВОДА И ТРОС
[3] ПРОВОДА И ТРОС
[1]
САМОКОНТРЯЩАЯСЯ
ГАЙКА М8
[3] КРОНШТЕЙН
РУМПЕЛЯ
[4]
ПРОХОДНОЙ
УПЛОТНИТЕЛЬ
МАСЛЯНОГО
КАРТЕРА
[5]
СПИРАЛЬНАЯ
ЗАЩИТА
ПРОВОДОВ
[6] ШАРНИРНЫЙ БОЛТ
[2] ШАЙБА 8
ММ
