BF15D-BF20D
10-4

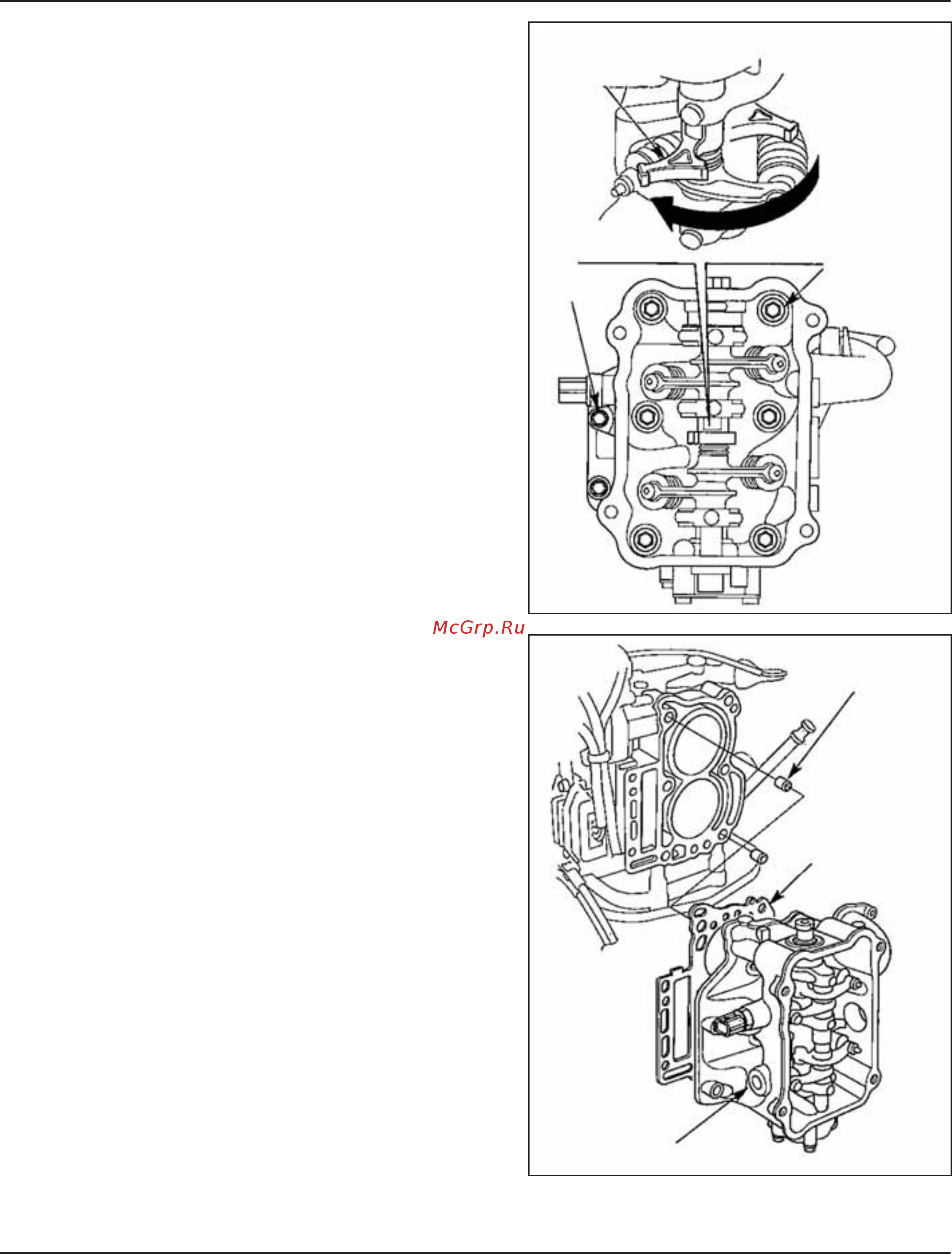

13) Поверните коромысло топливного насоса, как показано
на рисунке.
14) Ослабьте болты крепления головки цилиндров отвора-
чивая их по диагонали, в 2-3 приёма, затем полностью
выверните их.
15) Снимите головку цилиндров, прокладку головки и устано-
вочные штифты.
[1] КОРОМЫСЛО ПРИВОДА
ТОПЛИВНОГО
НАСОСА
[2] ФЛАНЦЕВЫЙ
БОЛТ
М8 x 83 мм
(6 шт.)
М8 x 40
(2 шт.)
[1] УСТАНОВОЧНЫЙ
ШТИФТ 10 х 12 мм
(2 шт.)
[2] ПРОКЛАДКА
КЛАПАННОЙ
КРЫШКИ
[3] ГОЛОВКА ЦИЛИНДРА
