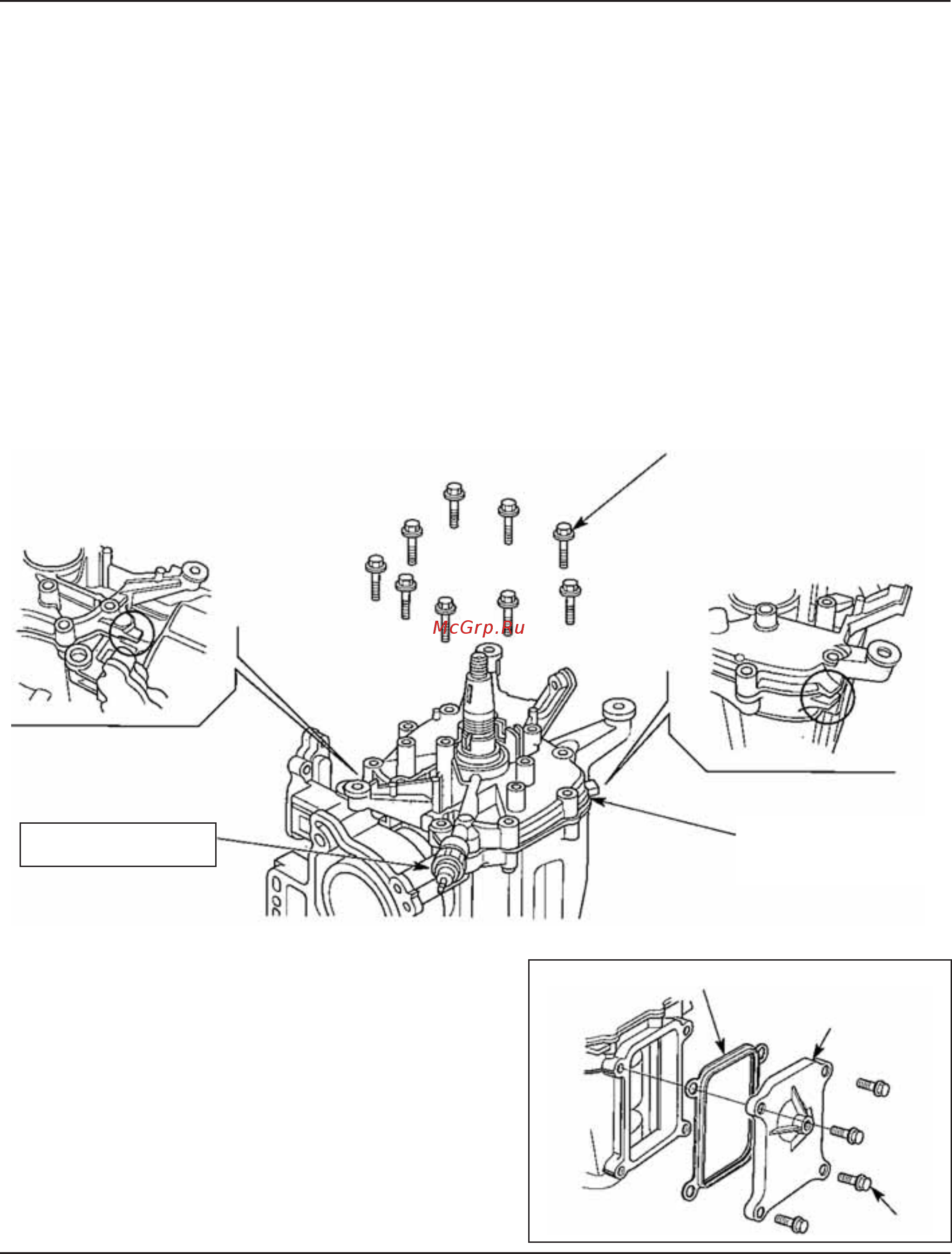

BF15D-BF20D
11-16
М6 x28 (8 шт.)
[1]
ПЕРЕДНЯЯ КРЫШКА
КАРТЕРА КОЛЕНЧАТОГО
ВАЛА
[2] ДАТЧИК ДАВЛЕНИЯ МАСЛА
СНЯТИЕ/
УСТАНОВКА: стр. 2-25
4. КОЛЕНЧАТЫЙ ВАЛ/БЛОК ЦИЛИНДРОВ
a. РАЗБОРКА
1) Снимите двигатель (раздел 8) и перечисленные ниже
компоненты:
- маховик и ведущий зубчатый шкив ремня ГРМ (стр. 9-2 и 10)
- глушитель и карбюратор (стр. 6-2)
- топливный насос (стр. 6-17)
- головку цилиндров (стр. 10-2)
2) Вращением коленчатого вала установите поршень в поло-
жение ВМТ.
3) Отверните восемь фланцевых болтов М6 х 28.
• Ослаблять болты следует по диагонали, в 2-3 приёма.
4) Вставьте отвёртку или аналогичный инструмент в углуб-
ление, показанное на рисунке, и слегка приподнимите
переднюю крышку картера коленчатого вала.
• Старайтесь не повредить привалочные поверхности во
время отделения передней крышки.
5) Снимите картер коленчатого вала с двумя установочными
штифтами 8 х 14 мм.
6) Отверните 4 фланцевых болта 6 х 22 мм и снимите бо-
ковую крышку картера коленчатого вала с прокладкой
крышки.
[1] ПРОКЛАДКА
БОКОВОЙ КРЫШКИ
[2] БОКОВАЯ КРЫШКА КАРТЕРА
КОЛЕНЧАТОГО ВАЛА
М6 x 22 (4 шт.)
