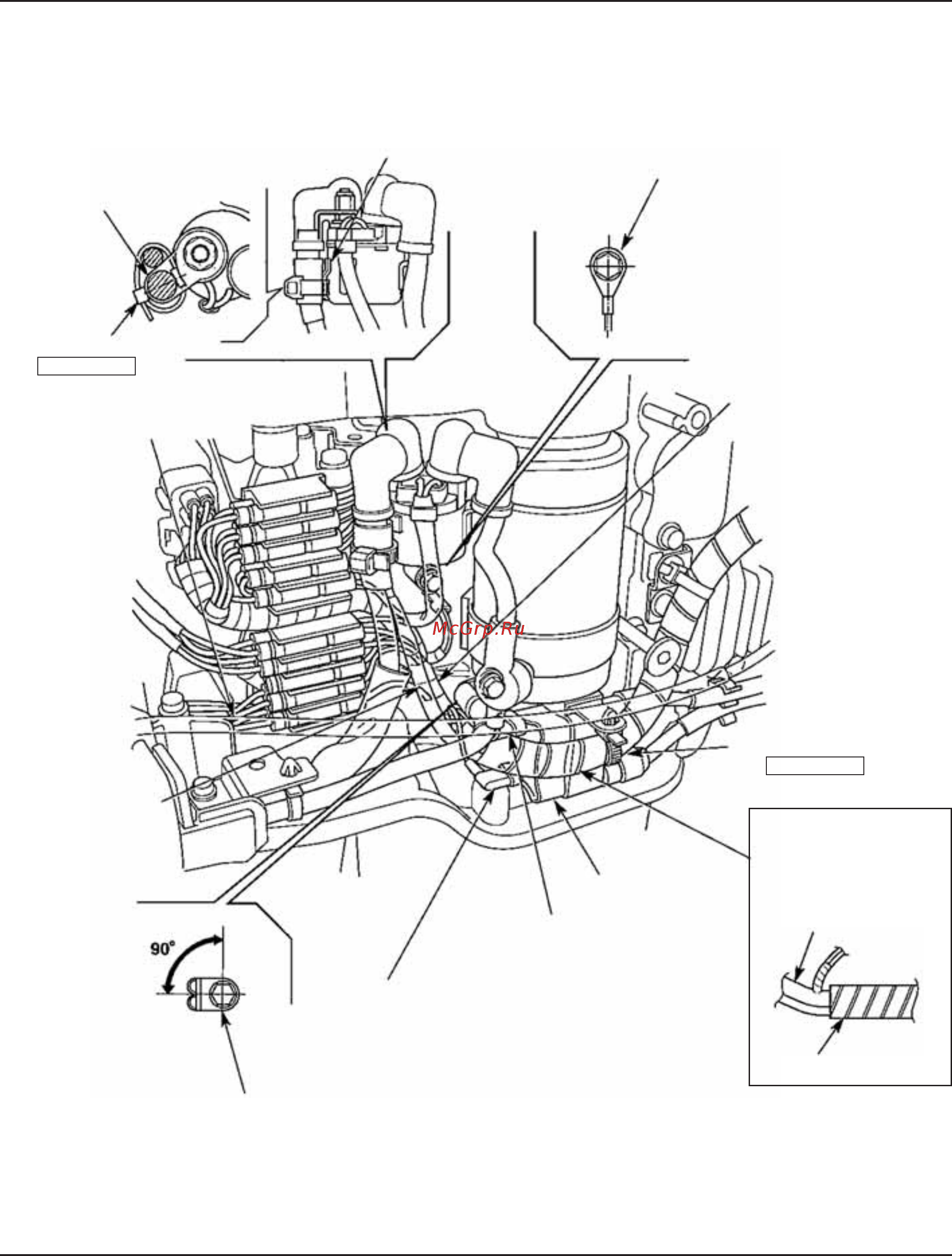

BF15D-BF20D
2-34
*1: Модель с электрическим стартером
*2: Модель с румпельным управлением
[1]
*1 ШИНА СТАРТЕРА
Закрепите шину стартера
на кронштейне хомута, как
показано на рисунке.
[2] *1 КРОНШТЕЙН ХОМУТА
[3 КОНТАКТ «МАССЫ» ДВИГАТЕЛЯ
[4] ГЛАВНЫЙ ЖГУТ
[7] КАТУШКА
ЗАЖИГАНИЯ
[8]
ЧЁРНО/ГОЛУБОЙ ПРОВОД
Присоединить к контакту с чёрной
меткой на катушке зажигания.
[9]
КОНТАКТ ЧЁРНОГО ПРОВОДА
Присоединить к контакту с зелёной
меткой на катушке зажигания.
[10] КОНТАКТ «МАССЫ» АККУМУЛЯТОРНОЙ БАТАРЕИ
[11] ПРОВОД ЗАРЯДКИ
[12] *2 ТРОС ГАЗА
[13] ЛЕНТОЧНЫЙ ХОМУТ
[5] ХОМУТ КРЕПЛЕНИЯ ЖГУТА
стр. 2-40
[6]-1 ГЛАВНЫЙ ЖГУТ
[6]-2
ЛЕНТОЧНАЯ ЗАЩИТА
[6] ЛЕНТОЧНАЯ ЗАЩИТА
Оберните главный жгут
и провод зарядки, начи-
ная от места разведе-
ния жгутов, как показано
на рисунке
стр. 2-40
