BF15D-BF20D
14-14
7) Смажьте морской смазкой поверхности трения рычага
тяги управления, шайбу 28 мм, маховичок управления,
рычаг дистанционного управления и установите их в кор-
пус пульта управления.
8) Установите шайбу 8 мм и затяните болт М8x35 мм уста-
новленным моментом.
МОМЕНТ ЗАТЯЖКИ:
20 Н·м (2,0 кгс·м, 14 фунт-сила·фут)
9) Совместите отверстие в кронштейне тяги с выступом в
корпусе пульта управления и установите кронштейн. За-
тяните винт М6 х 10 мм.

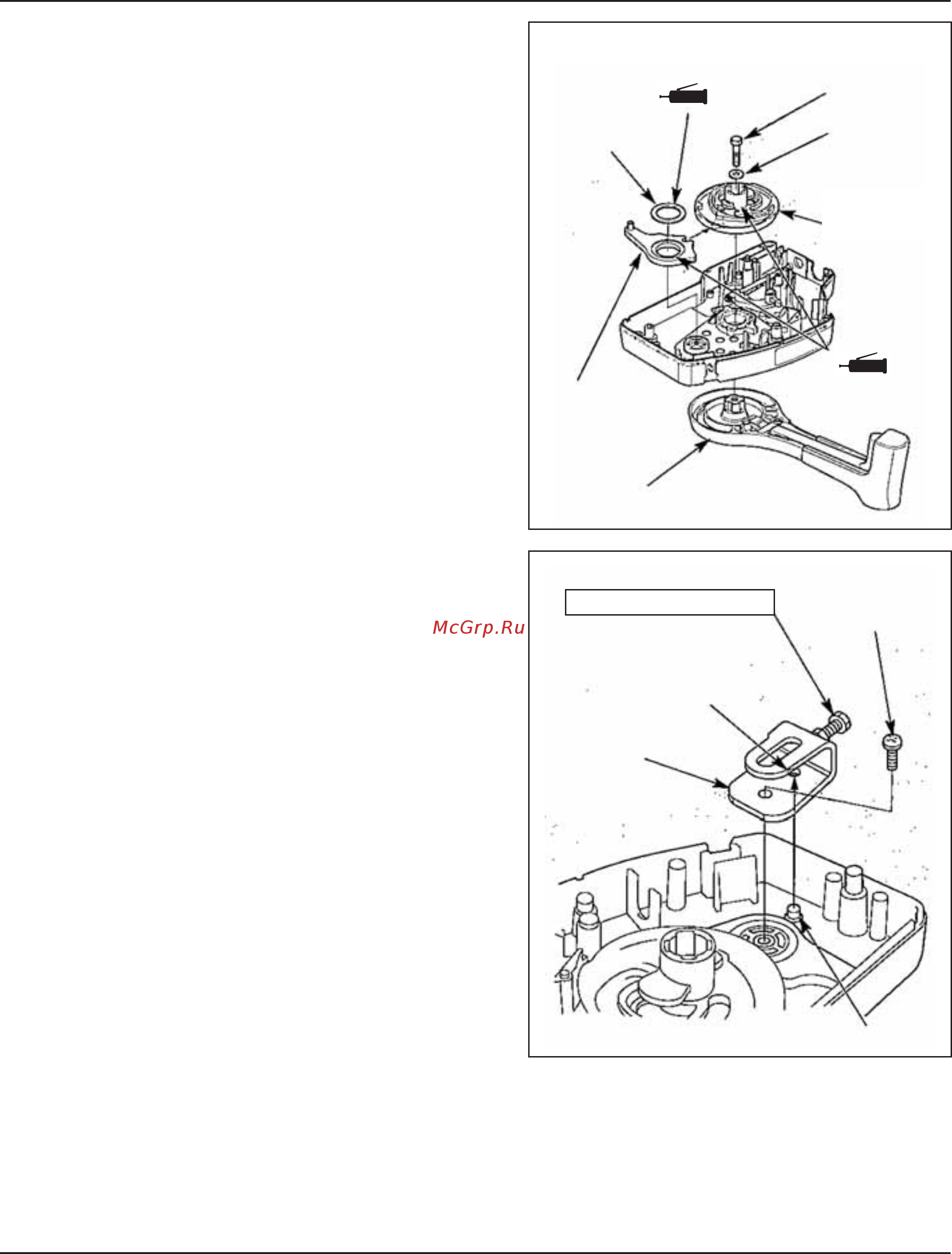

[1]
КРОНШТЕЙН
ТЯГИ УПРАВЛЕНИЯ
[2] ОТВЕРСТИЕ
[3] СТОПОРНЫЙ БОЛТ М5
X 16 ММ
РЕГУЛИРОВКА: СТР. 3-15
[4]
ВИНТ
М6
Х 10 ММ
[5] ВЫСТУП
[1]
РЫЧАГ
ТЯГИ
УПРАВЛЕНИЯ
[2] ШАЙБА
[3] БОЛТ М8 X 35 ММ
С ШЕСТИГРАННОЙ ГОЛОВКОЙ
М5
X25 ММ
[4] ШАЙБА 8 ММ
[5]
МАХОВИЧОК
УПРАВЛЕНИЯ
[6] РЫЧАГ УПРАВЛЕНИЯ
смазка
смазка
