BF15D-BF20D

8-2

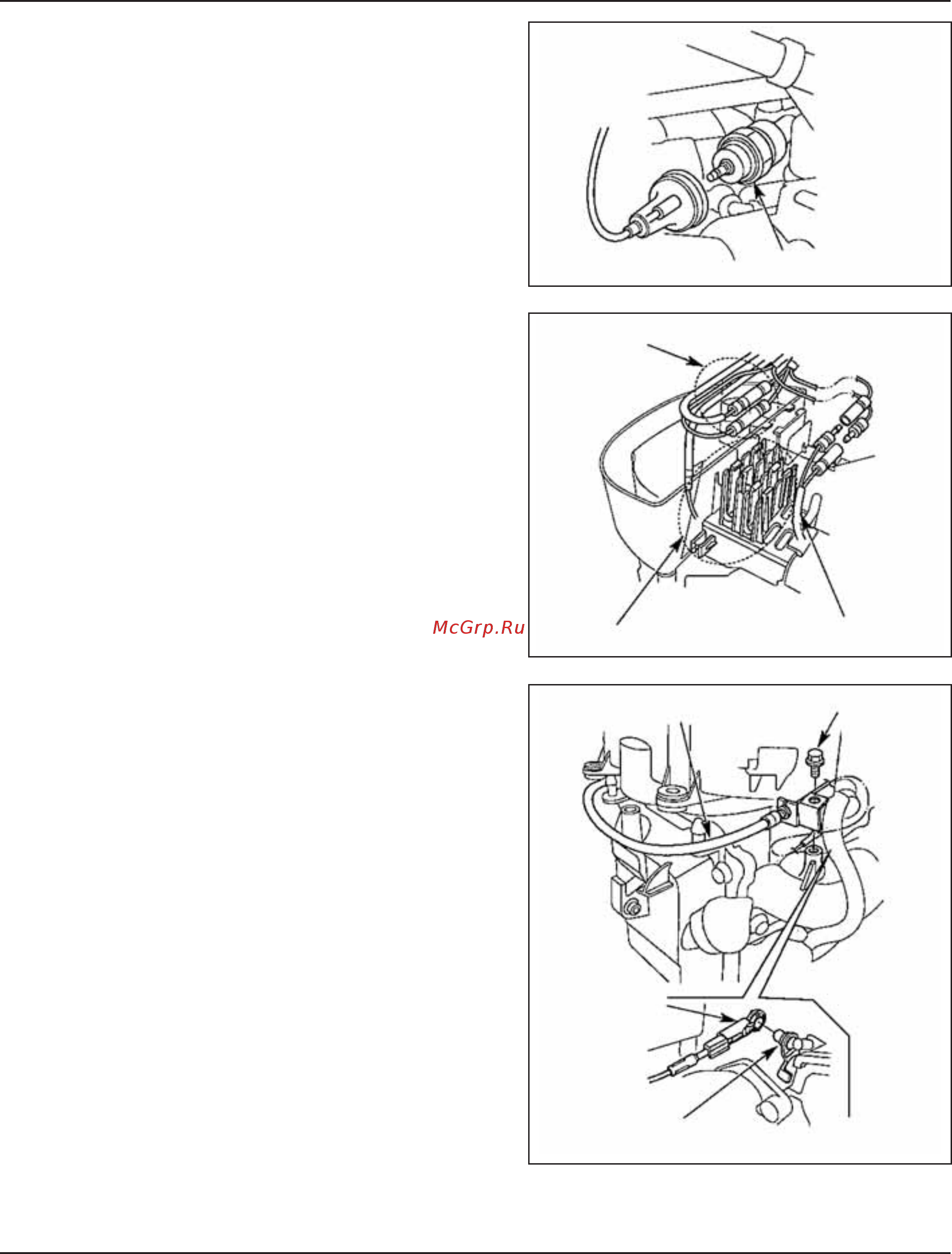

7) Отсоедините разъём от датчика давления масла.

8) Выньте разъёмы и провода из держателя в корпусе стар-

тера В.

• Расположение разъёмов показано на стр. 2-36.

9) Отсоедините разъёмы проводных жгутов подогреваемого

клапана пускового обогащения (Двигатель с электричес-

ким стартером)

10) Слегка потяните вверх кожух В стартера и отсоедините

от него сливной шланг. Отверните фланцевый болт М6

х 14 мм, снимите держатель троса газа и отсоедините

тягу поводка троса газа от рычага привода дроссельной

заслонки (двигатель с румпельным управлением).

[1] ДАТЧИК ДАВЛЕНИЯ МАСЛА

[1] ПРОВОДА И РАЗЪЁМЫ

[2]

ПРОВОД НА ПОДОГРЕВАЕМЫЙ

КЛАПАН ПУСКОВОГО ОБОГАЩЕНИЯ

[3] ДЕРЖАТЕЛИ

[1] ТРОС ГАЗА

М6x14

[2]

ТЯГА ПОВОДКА

ТРОСА ГАЗА

[3] РЫЧАГ ПРИВОДА

ДРОССЕЛЬНОЙ ЗАСЛОНКИ
