BF15D-BF20D
9-4

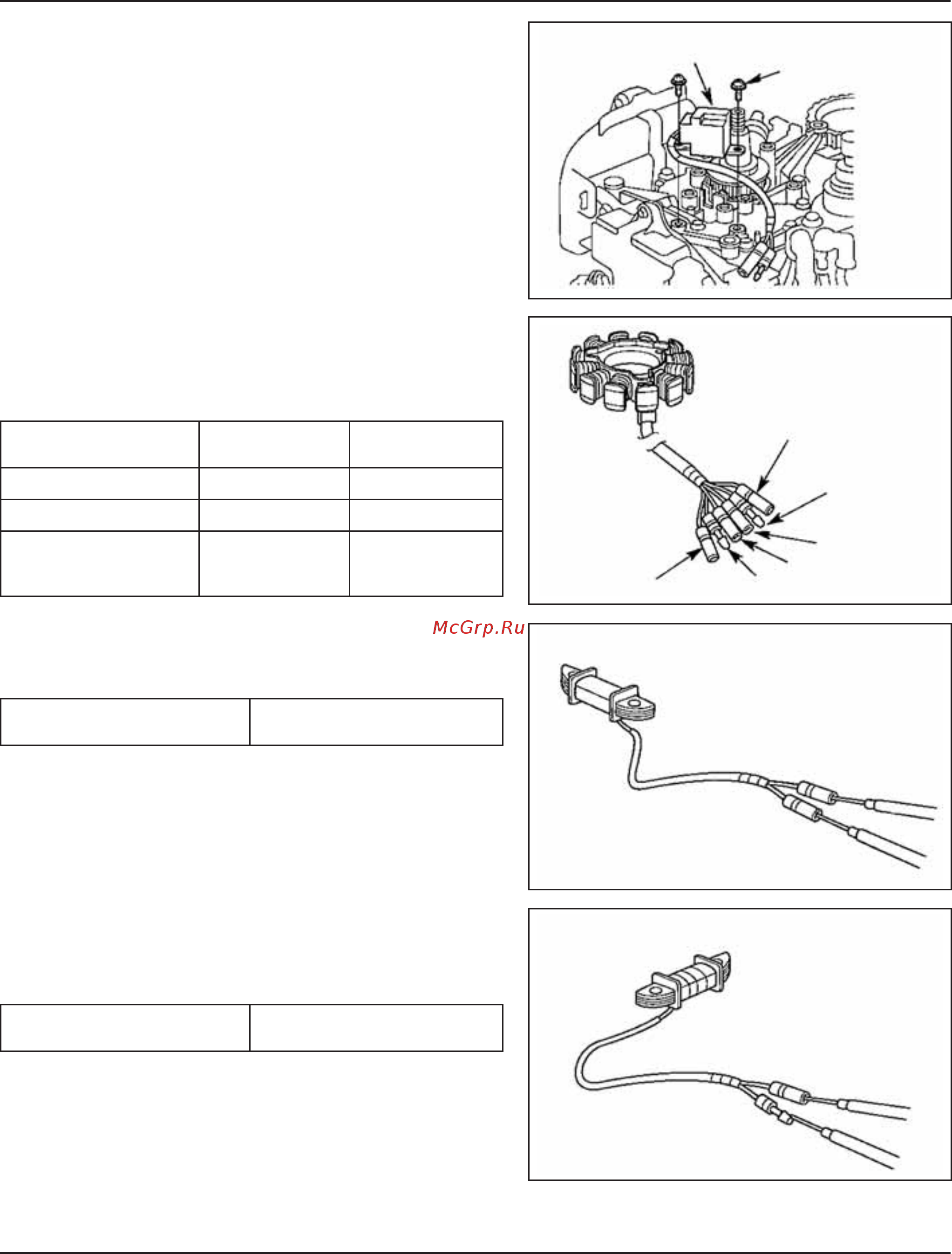

9) Отверните два болта М5 х 16 с шайбами и снимите гене-
ратор импульсов.
b. ПРОВЕРКА
• КАТУШКИ СТАТОРА (Двигатель с катушкой за-
рядки на 12 А)
Измерьте сопротивление между контактами на каждой катушке.
• КАТУШКА ЗАРЯДКИ (Двигатель с катушкой за-
рядки на 6 А)
Измерьте сопротивление цепи между СЕРЫМИ контактами.
• ОБМОТКА ВОЗБУЖДЕНИЯ (Модель без элект-
рического стартера)
Измерьте сопротивление цепи между ЧЕРНЫМ и ЗЕЛЁНЫМ
контактами.
Катушка
Цвет провода
Номинальное
сопротивление
Катушка зарядки
Серый с серым 0,2-0,3 Ом
Катушка возбуждения
Чёрно-зелёный 5,0-7,4 Ом
Обмотка нагревателя
клапана пускового
обогащения.
Чёрно-зелёный
с коричневым
1,2-1,8 Ом
Номинальное
сопротивление
0,23-0,29 Ом
Номинальное
сопротивление
6,1-7,5 Ом
[1] ГЕНЕРАТОР ИМПУЛЬСОВ
[2]
ВИНТ С ШАЙБОЙ
М5 x16 мм (2 шт.)
[1] ЧЁРНО-ЗЕЛЁНЫЙ
[2] КОРИЧНЕВЫЙ
[3] СЕРЫЙ
[3] СЕРЫЙ
[4] ЧЕРНЫЙ
[5] ЗЕЛЕНЫЙ
