GRAPHITE 58G027 [26/96] Підготовка до роботи
26

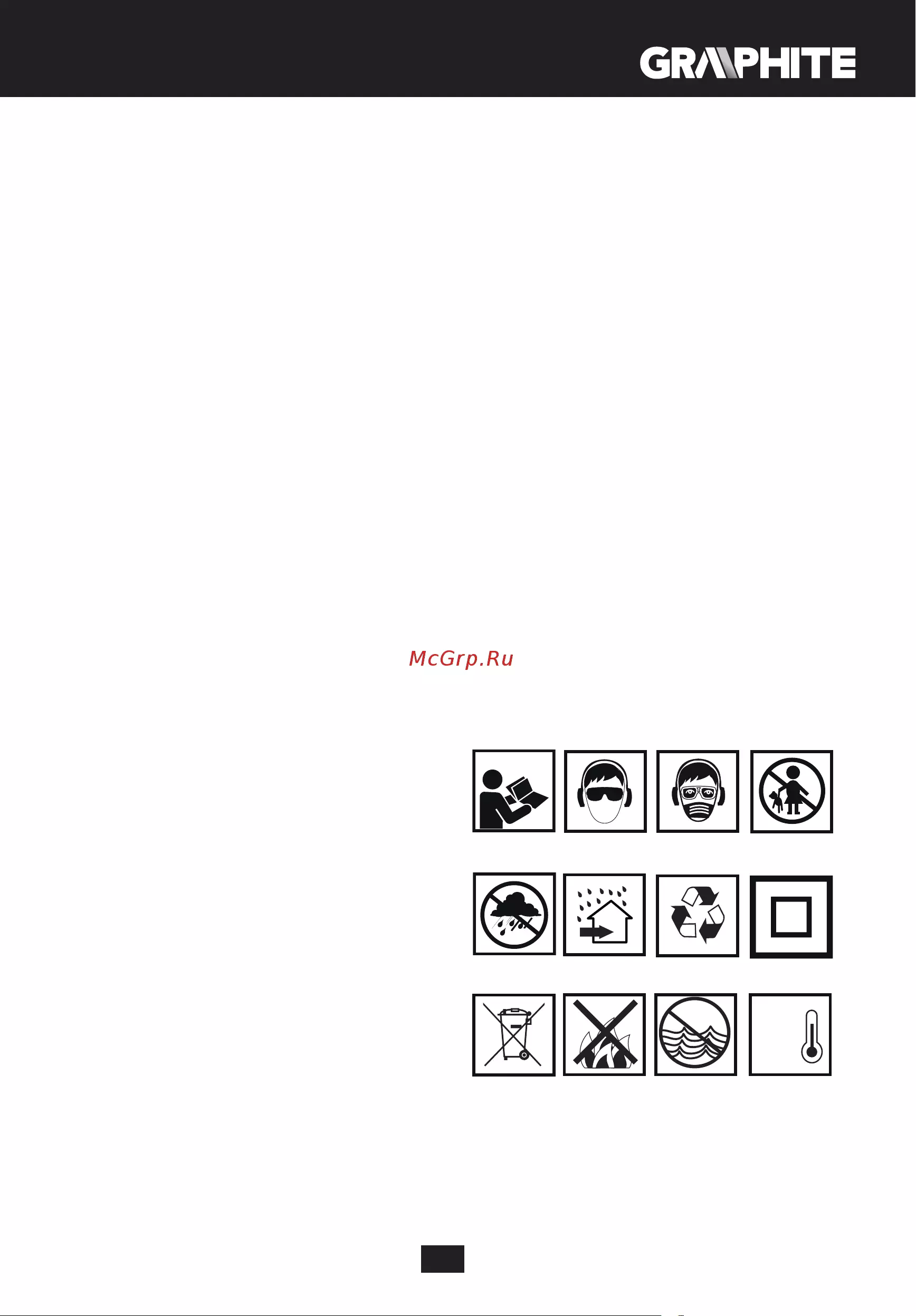

6. Для використання всередині приміщень. Боїться води та вологи.
7. Recykling (Переробка вторсировини)
8. II клас із електроізоляції
9. Сортування сміття
10. Не допускається кидати елементи живлення у вогонь.
11. Несе загрозу для водного середовища.
12. Не допускати нагрівання понад 50°C.
БУДОВА І ПРИЗНАЧЕННЯ
Ударний дриль являє собою ручний електроінструмент, що живиться
від акумулятора. Повід електроінструменту становить безколекторний
(безщітковий) електромотор постійного струму з планетарною
передачею. Ударний дриль допускає використання як у режимі без удару,
а також у режимі з ударом. Ударний дриль призначений до свердлення
отворів у дереві, металі, пластмасах і кахлі у режимі без удару, а також у
бетоні, камені, цеглі тощо у режимі з ударом. Інструмент призначений до
використання у ремонтно-будівельних, столярських працях, а також до
інших аматорських праць.
Не допускається використовувати електроінструмент не за
призначенням.
ОПИС МАЛЮНКІВ
Перелік елементів зовнішнього вигляду електроінструмента, що
зазначений нижче, стосується малюнків до цієї інструкції.
1. Патрон SDS-PLUS
2. Муфта кріпильна
3. Кнопка блокування обмежувача глибини свердлення
4. Обмежувач глибини
5. Перемикач робочого режиму
6. Перемикач реверсу
7. Кнопка ввімкнення
8. Підсвітлення
9. Руків’я поміжне
10. Акумулятор
11. Кнопка блокування акумулятора
12. Світлодіоди LED
13. Зарядний пристрій
14. Кнопка індикатора заладування акумулятора
15. Індикація стану заладування акумулятора (світлодіоди LED)
* Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту
та таким, що зображений на малюнку.
ОПИС ГРАФІЧНИХ СИМВОЛІВ
ЗАСТЕРЕЖЕННЯ
ПРИНАЛЕЖНОСТІ Й АКСЕСУАРИ
1. Обмежувач глибини - 1 шт.
ПІДГОТОВКА ДО РОБОТИ
ВСТАНОВЛЕННЯ ПОМІЖНОГО РУКІВ’Я
З огляду на аспекти безпеки під час використання перфоратору
завжди слід користуватися поміжним руків’ям 6, що встановлюється і
фіксується в довільному положенні вздовж периметра його кріплення.
• Послабте нижню частину поміжного руків’я (9), обертаючи його вліво.
• Насуньте хомут поміжного руків’я (9) на валик у корпусі
електроінструмента.
• Поверніть руків’я, щоб воно стало у відповідне положення.
• Притягніть нижню частину поміжного руків’я (9), обертаючи його
вправо, з метою міцного закріплення руків’я.
МОНТАЖ ОБМЕЖУВАЧА ГЛИБИНИ
Обмежувач глибини (4) призначений для обмеження довжини
заглиблення свердла в матеріал.
• Послабте баранчикову гайку блокування обмежувача глибини (3) (мал. A).
• Вставте обмежувач глибини (4) в отвір у хомуті поміжного руків’я (9).
• Відпустіть кнопку блокування обмежувача глибини (3), щоб заблокувати
його у вибраному положенні.
ВСТАНОВЛЕННЯ-ВИЙМАННЯ АКУМУЛЯТОРА
За відсутності можливості вийняти-вставити акумулятор (10) із пристрою
з огляду на положення додаткового руків’я (9), його слід послабити й
повернути у положення, яке дозволяє обслуговувати акумулятор.
• Встановіть перемикач реверсу (6) в середнє положення.
• Натисніть кнопку блокування акумулятора (11) й витягніть акумулятор
(10) (мал. B).
• Вкладіть заладований акумулятор (10) у руків’я, аж буде чутно клацання
фіксаторів (11).
ЛАДУВАННЯ АКУМУЛЯТОРА
Устаткування постачається з акумулятором, що є частково наладованим.
Акумулятор допускається ладувати за температури оточуючого
середовища 4-40oC. Акумулятор, що є новим або таким, що довгий час
не експлуатувався, досягає максимальної ємності після прибл. 3-5 циклів
ладування-розладування.
• Вийміть акумулятор (10) із устаткування (мал. B).
• Вставте виделку зарядного пристрою до розетки електромережі (230
В зм.ст.).
• Вкладіть акумулятор (10) у гніздо зарядного пристрою (13) (мал. C).
Упевніться, що акумулятор щільно вставлений, до опору.
Після ввімкнення зарядного пристрою до розетки мережі живлення (230
В зм.ст.) засвітиться зелений світлодіод (12) на зарядному пристрої, який
сигналізує, що останній знаходиться під напругою.
Після встановлення акумулятора (10) у зарядному пристрої (13) на ньому
засвітиться червоний світлодіод (12), який сигналізує тривання процесу
ладування акумулятора.
Водночас миготітимуть зелені світлодіоди (15) стану наладування
акумулятора. Комбінації загоряння світлодіодів див. нижче.
• Миготять усі світлодіоди: акумулятор розладовано повністю; заладуйте
акумулятор.
• Миготять 2 світлодіоди: акумулятор частково розладований.
• Миготить 1 світлодіод: акумулятор наладовано майже повністю.
Після наладування акумулятора (12) на зарядному пристрої світиться
зелений світлодіод, а всі світлодіоди стану наладованості акумулятора
(15) перестають миготіти і засвічуються постійним світлом. Після збігу
певного часу (прибл. 15 сек.) світлодіоди стану наладування акумулятора
(15) згасають.
Не рекомендується залишати акумулятор у зарядному
пристрої довше 8 годин. У разі перевищення цього часу не
виключене пошкодження елементів акумулятора. Зарядний пристрій
акумулятора не посідає функції автоматичного вимкнення після
повного наладування акумулятора. Червоний діод на зарядному
адаптері світитиметься надалі. Світлодіоди стану наладування
акумулятора згасають після збігу певного часу. Перш ніж вийняти
акумулятор із зарядного пристрою, від’єднайте виделку від мережі
живлення. Рекомендується не допускати частого часткового ладування
акумулятора. Не рекомендується доладовувати акумулятор після
нетривалого використання електроінструменту. Значне скорочення
часу між черговими ладуваннями свідчить про те, що акумулятор
вичерпав ресурс і підлягає заміні.
Не допускається заходитися працювати негайно після наладування
акумулятора: слід зачекати до його вистигання до кімнатної температури.
Це дозволить захистити його від пошкодження.
ІНДИКАЦІЯ СТАНУ ЛАДУНКУ АКУМУЛЯТОРА
Акумулятор посідає засіб індикації стану наладування акумулятора (3
світлодіоди LED) (15). Щоб перевірити стан наладування акумулятора,
натисніть кнопку вимикача (14) (мал. D). Якщо світяться всі діоди,
акумулятор наладовано майже повністю. Загоряння двох діодів свідчить,
що акумулятор частково розладований. Якщо світиться тільки один
світлодіод, акумулятор розладовано повністю.
