GRAPHITE 58G027 [30/96] A munka előkészítése
30
meggyulladhat vagy fel is robbanhat, ha hagyja túl magas
hőmérsékletre felmelegedni, vagy rövidre zárja. Ne hagyja kocsijában
meleg, verőfényes napokon. Tilos az akkumulátort megbontani. A Li-
ion akkumulátorok biztonsági elektronikával vannak felszerelve, amely
sérülése akár az akkumulátor meggyulladásához vagy felrobbanásához
is vezethet.

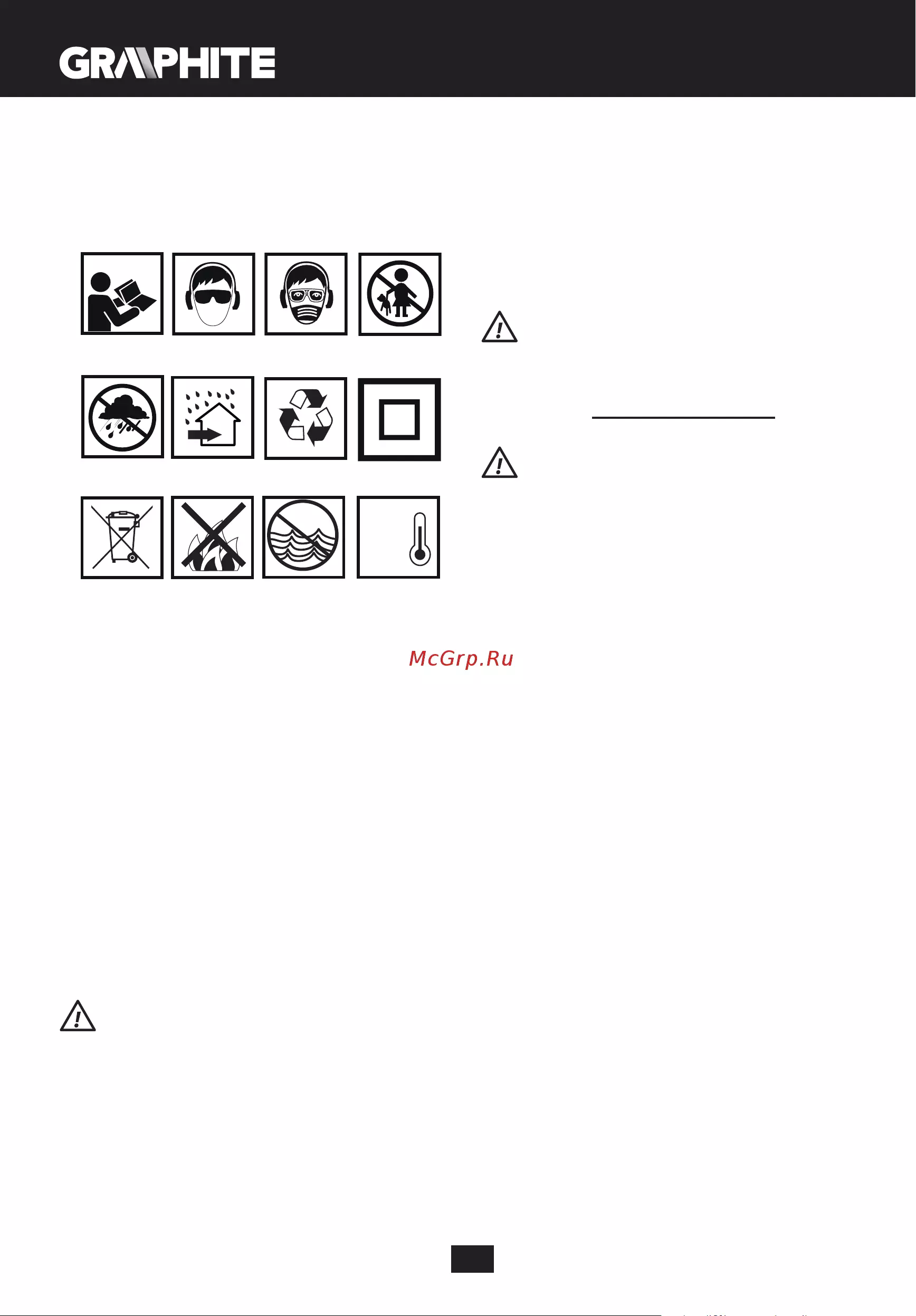

Az alkalmazott jelzések magyarázata
1
2
3
Max.
50°C
4
5
6
7
10
9
8
11 12
1. Olvassa el a használati utasítást, tartsa be a benne található
gyelmeztetéseket és biztonsági szabályokat!
2. Használjon védőszemüveget és fülvédőt.
3. Dolgozzon arcmaszkban.
4. Gyerekeket ne engedje a berendezéshez.
5. Óvja az esőtől
6. Helyiségekben használandó, óvja a víztől és nedvességtől.
7. Újrahasznosítás.
8. Kettes érintésvédelmi osztály.
9. Szelektíven gyűjthető.
10. Ne dobja a cellákat tűzbe.
11. Veszélyezteti az vízi élővilágot
12. Ne engedje 50°C főlé felmelegedni.
FELÉPÍTÉS ÉS RENDELTETÉS
A fúrókalapács akkumulátorról táplált elektromos szerszám. A meghajtást
egyenáramú kefe nélküli motor és planetáris erőátviteli szerkezet biztosítja.
A fúrókalapács ütvefúró vagy ütvefúró nélküli üzemmódban használható. A
fúrókalapács ütvefúrás nélküli üzemmódban fa, fém, műanyag és kerámia
fúrását, valamint beton, kő, tégla stb. ütvefúró üzemmódú megmunkálását
szolgálja. A fúrókalapács felújítási-építő, asztalos valamint bárminemű önálló
amatőr (barkács) munkákhoz használható.
Tilos az elektromos szerszámot rendeltetésétől eltérő célra
használni.
AZ ÁBRÁK LEÍRÁSA
Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái szerinti
jelöléseit követi.
1. SDS Plus befogó
2. Rögzítő hüvely
3. Mélységet korlátozó léc retesz pillangócsavar
4. Mélységet korlátozó léc
5. Üzemmód kapcsoló
6. Forgásirányváltó kapcsoló
7. Kapcsoló
8. Világítás
9. Segédmarkolat
10. Akkumulátor
11. Akkumulátor rögzítő gomb
12. LED dióda
13. Akkumulátortöltő
14. Az akkumulátor töltöttségi állapota kijelzőjének gombja
15. Akkumulátor feltöltés kijelző (LED diódák).
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELMEZTETÉS
FELSZERELÉSEK ÉS TARTOZÉKOK
1. Mélységet korlátozó léc – 1 db
A MUNKA ELŐKÉSZÍTÉSE
A SEGÉDMARKOLAT FELSZERELÉSE
Biztonsági okokból kifolyólag a fúrókalapács használatakor
mindenkor használja a segédmarkolatot, mely a rögzítési kerületen
szabadon választott helyzetben rögzíthető.
• Lazítsa fel a segédmarkolat alsó részét (9), azt balra forgatva.
• Húzza rá a segédmarkolat karimáját (9) a fúrókalapács testének hengeres
részére.
• Válassza ki a tervezett munka számára legkényelmesebb pozíciót.
• Húzza meg a segédmarkolat alsó részét (9), azt jobbra forgatva a x
rögzítéshez.
A MÉLYSÉGET KORLÁTOZÓ LÉC FELSZERELÉSE
A mélységet korlátozó léc (4) a fúró munkadarabba merülésének beállítását
szolgálja.
• Engedje fel a mélységet korlátozó lécet rögzítő pillangócsavart (3) (A ábra).
• Tolja be a mélységet korlátozó lécet (4) a segédmarkolat karimájában levő
furatba (9).
• Rögzítse a kiválasztott helyzetben a mélységet korlátozó lécet rögzítő
pillangócsavarral (3).
AZ AKKUMULÁTOR KIVÉTELE / BEHELYEZÉSE
Amennyiben az akkumulátor (10) berendezésbe történő behelyezése vagy
kivétele a segédmarkolat (9) helyzetére való tekintettel nem lehetséges, akkor
azt fel kell lazítani és az akkumulátor kezelését lehetővé tevő pozícióba kell
elforgatni.
• Állítsa a forgási irány kapcsolót (6) a középső állásba.
• Nyomja meg az akkumulátor rögzítő gombot (11) és húzza ki az
akkumulátort (10) (B ábra).
• Helyezze be a feltöltött akkumulátort (10) a markolatban levő aljzatba, az
akkumulátor rögzítő gomb bekattanásáig (11).
AZ AKKUMULÁTOR TÖLTÉSE
A berendezés részlegesen feltöltött akkumulátorral kerül leszállításra. Az
akkumulátor töltését 40C - 400C környezeti hőmérséklet mellett végezze. Az
új, vagy a hosszabb ideig nem használt akkumulátor a teljes kapacitást 3 - 5
töltési és lemerülési ciklus után éri el.
• Vegye ki az akkumulátort (10) a berendezésből (B ábra).
• Csatlakoztassa az akkumulátortöltőt a (230 V AC) hálózati aljzatba.
• Tolja be az akkumulátort (10) az akkutöltőbe (13) (C ábra). Ellenőrizze, hogy
az akkumulátor megfelelően behelyezésre került.
Az akkutöltő hálózati (230 V AC) aljzatra való csatlakoztatása után az
akkutöltőn felgyullad a zöld dióda (12), ami a feszültség csatlakoztatását jelzi.
Az akkumulátor (10) akkutöltőben (13) való elhelyezése után a töltőn
felgyullad a piros dióda (12), mely jelzi az akkumulátor töltési folyamatát. .
Ezzel egyidejűleg az akkumulátor töltési állapot zöld diódák (15) különböző
módon villognak (lásd az alábbi leírást).
