42
bezpečnostné zariadenia, ktoré v prípade poškodenia môžu spôsobiť, že
akumulátor sa zapáli alebo vybuchne.

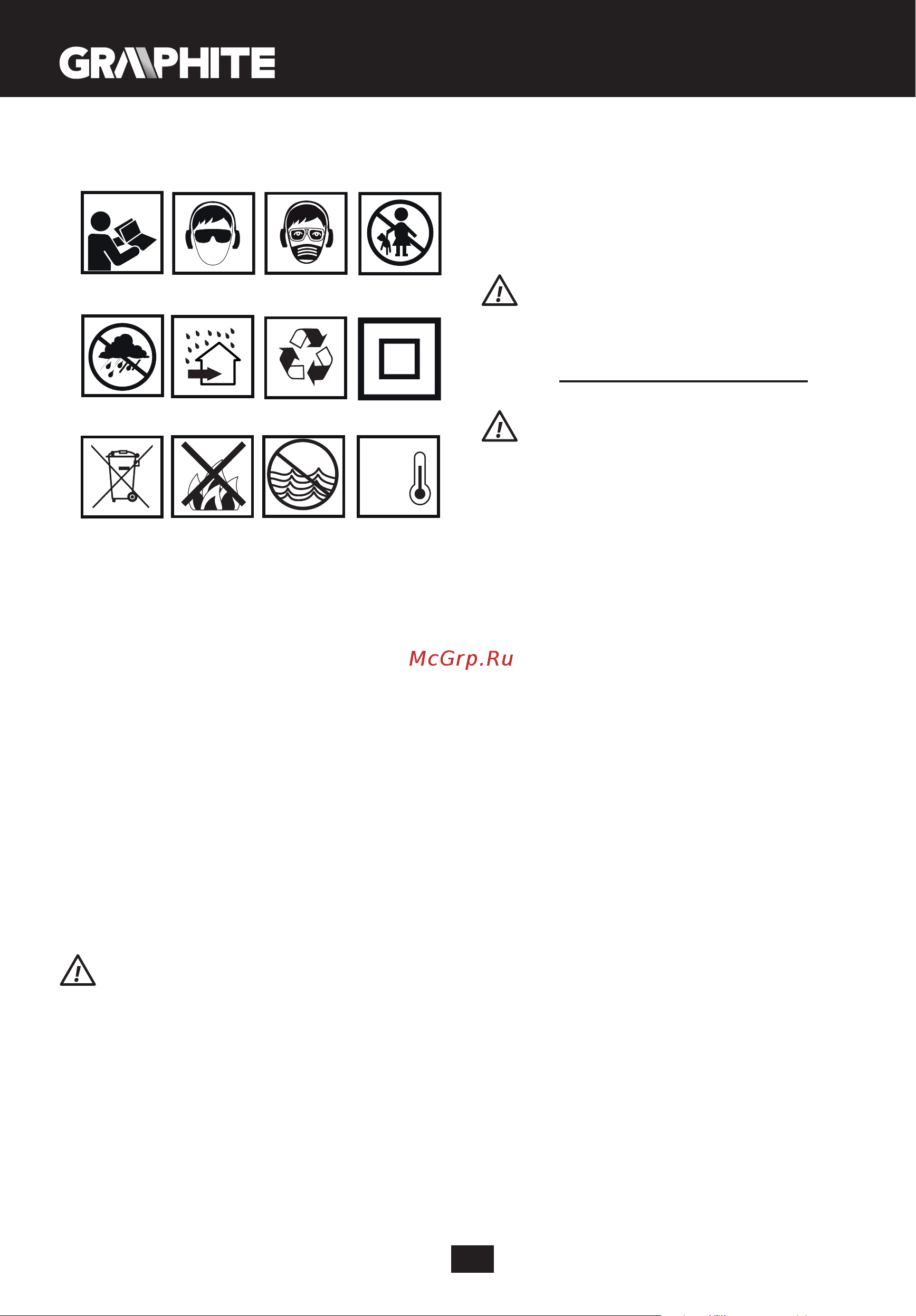

Vysvetlenie použitých piktogramov
1
2
3
Max.
50°C
4
5
6
7
10
9
8
11 12
1. Prečítajte si návod na obsluhu, dodržiavajte výstrahy a bezpečnostné
pokyny, ktoré sa v ňom nachádzajú.
2. Používajte ochranné okuliare a chrániče sluchu.
3. Pracujte v ochrannej maske.
4. Zabráňte prístupu detí do blízkosti zariadenia.
5. Chráňte pred dažďom.
6. Používajte v interiéroch, chráňte pred vodou a vlhkosťou.
7. Recyklácia.
8. Druhá ochranná trieda.
9. Triedený zber.
10. Články nevyhadzujte do ohňa.
11. Ohrozujú vodné prostredie.
12. Vyhýbajte sa zohriatiu nad 50 °C.
KONŠTRUKCIA A POUŽITIE
Vŕtacie kladivo je ručné elektrické náradie napájané akumulátorom. Poháňaný
je bezkefkovým motorom jednosmerného prúdu spolu s planetárnou
prevodovkou. Vŕtacie kladivo môže byť používané v režime práce bez
príklepu alebo s príklepom. Vŕtacie kladivo je určené na vŕtanie otvorov do
dreva, kovu, plastov a keramiky v režime práce bez príklepu ako aj do betónu,
kameňa, tehly atď. v režime práce s príklepom. Oblasti jeho používania sú
vykonávanie opravársko-stavebných, stolárskych, ako aj všetkých prác v rámci
samostatného domáceho majstrovania.
Elektrické náradie nepoužívajte v rozpore s účelom, na ktorý bolo
vyrobené.
VYSVETLIVKY KU GRAFICKEJ ČASTI
Nasledujúce číslovanie sa vzťahuje na časti zariadenia zobrazené v grackej
časti tohto návodu.
1. Skľučovadlo SDS-Plus
2. Upevňovacie puzdro
3. Krídelková skrutka blokovania lišty zarážky
4. Lišta zarážky
5. Prepínač režimu práce
6. Prepínač smeru otáčania
7. Spínač
8. Osvetlenie
9. Pomocná rukoväť
10. Akumulátor
11. Tlačidlo na upevnenie akumulátora
12. Diódy LED
13. Nabíjačka
14. Tlačidlo signalizácie stavu nabitia akumulátora
15. Signalizácia stavu nabitia akumulátora (LED diódy).
* Obrázok s výrobkom sa nemusia zhodovať.
VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK
VÝSTRAHA
VYBAVENIE A PRÍSLUŠENSTVO
1. Lišta zarážky - 1 ks
PRED UVEDENÍM DO PREVÁDZKY
INŠTALÁCIA POMOCNEJ RUKOVÄTE
Z bezpečnostných dôvodov pri práci s vŕtacím kladivom vždy
používajte pomocnú rukoväť, ktorá môže byť upevnená v ľubovoľnej
polohe na obvode jej pripevnenia.
• Uvoľnite spodnú časť pomocnej rukoväte (9) jej otočením proti smeru
hodinových ručičiek.
• Nasuňte prírubu pomocnej rukoväte (9) na valcovú časť vŕtacieho kladiva.
• Vyberte najvhodnejšiu polohu na plánovanú prácu.
• Dotiahnite spodnú časť pomocnej rukoväte (9) jej otočením v smere
hodinových ručičiek, aby sa trvalo upevnila.
INŠTALÁCIA LIŠTY ZARÁŽKY
Lišta zarážky (4) sa používa na určenie hĺbky ponorenia vrtáka do materiálu.
• Uvoľnite krídlovú skrutku blokovania lišty zarážky (3) (obr. A).
• Zatlačte lištu zarážky (4) do otvoru v prírube pomocnej rukoväte (9).
• Zablokujte v zvolenej polohe dotiahnutím krídelkovej skrutky blokovania
lišty zarážky (3).
VYBERANIE / VKLADANIE AKUMULÁTORA
Ak nie je možné vybrať/vložiť akumulátor (10) zo zariadenia z dôvodu polohy
pomocnej rukoväte (9), uvoľnite ju a otočte do polohy, ktorá umožňuje
manipuláciu s akumulátorom.
• Prepínač smeru otáčania (6) nastavte do stredovej polohy.
• Stlačte tlačidlo na upevnenie akumulátora (11) a akumulátor (10) vysuňte
(obr. B).
• Nabitý akumulátor (10) vložte do otvoru v rukoväti, až kým zreteľne
nezacvakne tlačidlo na upevnenie akumulátora (11).
NABÍJANIE AKUMULÁTORA
Zariadenie sa dodáva s čiastočne nabitým akumulátorom. Nabíjanie
akumulátora vykonávajte pri teplote prostredia 4 °C - 40 °C. Nový alebo dlhší
čas nepoužívaný akumulátor dosiahne úplnú schopnosť napájania po 3 - 5
cykloch nabitia a vybitia.
• Akumulátor (10) vyberte zo zariadenia (obr. B).
• Sieťový adaptér pripojte do zásuvky el. prúdu (230 V AC).
• Akumulátor (10) vsuňte do nabíjačky (13) (obr. C). Skontrolujte, či je
akumulátor správne vložený (úplne zasunutý).
Po zapojení nabíjačky do sieťovej zásuvky (230 V AC) sa na nabíjačke rozsvieti
zelená dióda (12), ktorá informuje o pripojení do elektrickej siete.
Po vložení akumulátora (10) do nabíjačky (13) sa na nabíjačke rozsvieti červená
dióda (12), ktorá signalizuje, že prebieha proces nabíjania akumulátora.
Súčasne blikajú zelené diódy (15) stavu nabitia akumulátora v rôznom
usporiadaní (pozri nasledujúci opis).
• Ak blikajú všetky diódy - znamená to vyčerpanie akumulátora a potrebu
jeho nabitia.
• Blikanie dvoch diód - znamená čiastočné vybitie.
• Blikanie jednej diódy - znamená vysokú hladinu nabitia akumulátora.
