GRAPHITE 58G027 [58/96] Ettevalmistus tööks
58
1
2
3
Max.
50°C
4
5
6
7
10
9
8
11 12

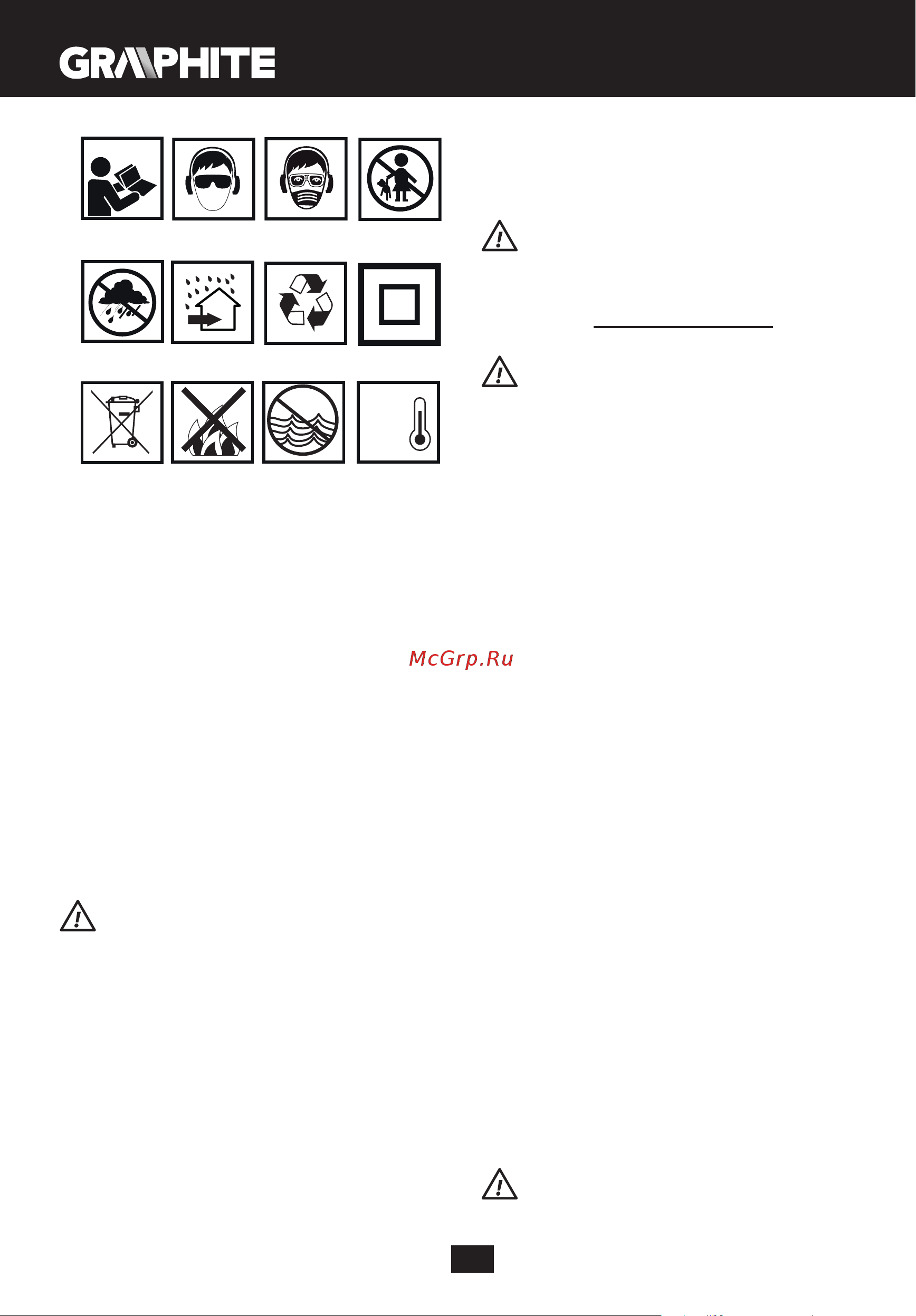

1. Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja
ohutusjuhiseid!
2. Kasutage kaitseprille ja kõrvaklappe.
3. Kasutage kaitsemaski.
4. Ärge lubage lapsi seadme lähedusse.
5. Kaitske seadet vihma eest.
6. Kasutage seadet siseruumides, kaitske seda vihma ja niiskuse eest.
7. Ringlussevõtt
8. Teine kaitseklass
9. Kogumine liigiti
10. Ärge visake akuelemente tulle.
11. Ohustab veekeskkonda.
12. Mitte lasta kuumeneda üle 50 °C.
EHITUS JA OTSTARVE
Puurvasar on akutoitega elektritööriist. Seade saab toite alalisvoolu
kommutaatormootorilt, millel on planetaarülekanne. Puurvasarat
saab kasutada nii löökrežiimil kui ka ilma löögita režiimil. Puurvasar on
mõeldud aukude puurimiseks löögita režiimil puitu, metalli, plastidesse ja
keraamikasse, samuti löökrežiimil betooni, kivisse, tellistesse ja muudesse
sellistesse materjalidesse. Seadme kasutusalaks on ehitus- ja remonditööd,
tisleritööd ning kõik koduses majapidamises amatöörina tehtavad sarnased
tööd (meisterdamine).
Keelatud on kasutada elektritööriista vastuolus selle määratud
otstarbega!
JOONISTE SELGITUS
Alltoodud numeratsioon vastab käesoleva juhendi joonistel kujutatud
seadme elementide numeratsioonile.
1. SDS-Plus padrun
2. Kinnitushülss
3. Piiriku liistu lukustamise liblikkruvi
4. Piiriku liist
5. Töörežiimi ümberlüliti
6. Pöörlemissuuna ümberlüliti
7. Töölüliti
8. Valgusti
9. Lisakäepide
10. Aku
11. Aku kinnitusnupp
12. LED-dioodid
13. Laadija
14. Aku laetuse taseme signaali nupp
15. Aku laetuse taseme signaal (LED-dioodid).
* Võib esineda erinevusi joonise ja toote enda vahel.
GRAAFILISTE TÄHISTE SELGITUS
ETTEVAATUST
VARUSTUS JA TARVIKUD
1. Puurimissügavuse piiraja liist - 1 tk
ETTEVALMISTUS TÖÖKS
LISAKÄEPIDEME PAIGALDAMINE
Ohutuse tagamiseks kasutage puurvasaraga töötades alati
lisakäepidet, mille saate paigaldada vabalt valitud asendisse.
• Vabastage lisakäepideme (9) alumine osa, keerates seda vasakule.
• Suruge lisakäepideme (9) võru puurvasara korpuse silindrilisele osale.
• Valige plaanitava töö jaoks kõige mugavam asend.
• Lisakäepideme (9) kseerimiseks keerake selle alumist osa paremale.
PIIRIKU LIISTU PAIGALDAMINE
Piiriku liistu (4) abil saate määrata puuri materjali ulatumise sügavuse.
• Vabastage piiriku luku lukustamise liblikkruvi (3) lahti (joonis A).
• Paigaldage piiriku liist (4) lisakäepideme võru (9) avausse.
• Lukustage soovitud asendisse. Selleks keerake kinni piiriku luku lukustamise
liblikkruvi (3).
AKU EEMALDAMINE / PAIGALDAMINE
Kui akut (10) ei ole võimalik seadmest eemaldada / paigaldada lisakäepideme
(9) tõttu, tuleb lisakäepide lõdvemaks lasta ja keerata asendisse, mis
võimaldab akule ligi pääseda.
• Reguleerige pöörlemissuuna ümberlüliti (6) keskmisesse asendisse.
• Vajutage aku kinnitusnupp (11) alla ja tõmmake akut (10) ettepoole
(joonis B).
• Asetage laetud aku (10) käepidemisse ja lükake kuni kuulete aku
kinnitusnuppu (11) klõpsatust.
AKU LAADIMINE
Seadet müüakse osaliselt laetud akuga. Aku laadimine peaks toimuma
väliskeskkonna temperatuuril 4
0
C - 40
0
C. Uus aku või aku, mida ei ole
kaua kasutatud, saavutab täieliku toitevõime pärast 3–5 laadimis- ja
tühjenemistsüklit.
• Eemaldage aku (10) seadmest (joonis B).
• Lülitage laadija vooluvõrgu (230 V AC) pesasse.
• Asetage aku (10) laadijasse (13) (joonis C). Veenduge, et aku asetuks kindlalt
kohal (oleks lõpuni sisse lükatud).
Pärast laadija ühendamist toitevõrgu pesasse (230 V AC) süttib laadijal
roheline diood (12), mis annab märku, et toide on järgi ühendatud.
Pärast aku paigutamist (10) laadijasse (13) süttib laadijal punane diood (12),
mis annab märku, et aku laadimise protsess kestab.
Samal ajal põlevad eri režiimidel vilkuvad rohelised aku laetuse taseme
dioodid (15) (vaata kirjeldust allpool).
• Kõik dioodid põlevad vilkuvalt – aku on tühi ja vajab laadimist.
• Kaks dioodi põlevad vilkuvalt – aku on osaliselt tühi.
• Üks diood põleb vilkuvalt – aku laetuse tase on kõrge.
Kui aku on täis laetud süttib laadijal olev diood (12) roheliselt ja kõik aku
laetuse taseme dioodid (15) põlevad püsivalt. Teatud aja järel (u 15 s) aku
laetuse taseme dioodid (15) kustuvad.
Ärge laadige akut kauem kui 8 tundi. Selle aja ületamine võib
põhjustada aku elementide kahjustusi. Laadija ei lülitu pärast seda, kui aku
on täis laetud, automaatselt välja. Roheline diood laadijal põleb edasi. Aku
