38
• Pokud nabíječku nepoužíváte, odpojte ji od elektrické sítě.
• Dodržujte všechny nabíjecí pokyny, nenabíjejte akumulátor při
teplotě, která je mimo rozsah určený v tabulce jmenovitých údajů v
návodu k obsluze. Nevhodné nabíjení nebo při teplotě, která je mimo zadaný
rozsah může poškodit akumulátor a zvýšit nebezpečí požáru.
OPRAVA NABÍJEČKY
• Není dovoleno opravovat poškozené nabíječky. Opravy nabíječky může
provádět výhradně výrobce nebo autorizovaný servis.
• Použitou nabíječku zaneste na místo určené k likvidaci odpadu tohoto
typu.
POZOR! Zařízení slouží k práci v uzavřených prostorách.
I přes použití konstrukce z podstaty věci bezpečné, používání
zajišťujících prostředků a dodatečných ochranných prostředků, vždy
existuje reziduální riziko poranění během práce.
Pokud se akumulátory Li-ion zahřejí na vysokou teplotu nebo zkratují,
mohou vytéct, vznítit se nebo explodovat. Neskladujte je v autě během
horkých a slunečných dní. Neotevírejte akumulátor. Akumulátory Li-
ion obsahují elektronická bezpečnostní zařízení, která, pokud budou
poškozena, mohou způsobit, že se akumulátor vznítí nebo exploduje.

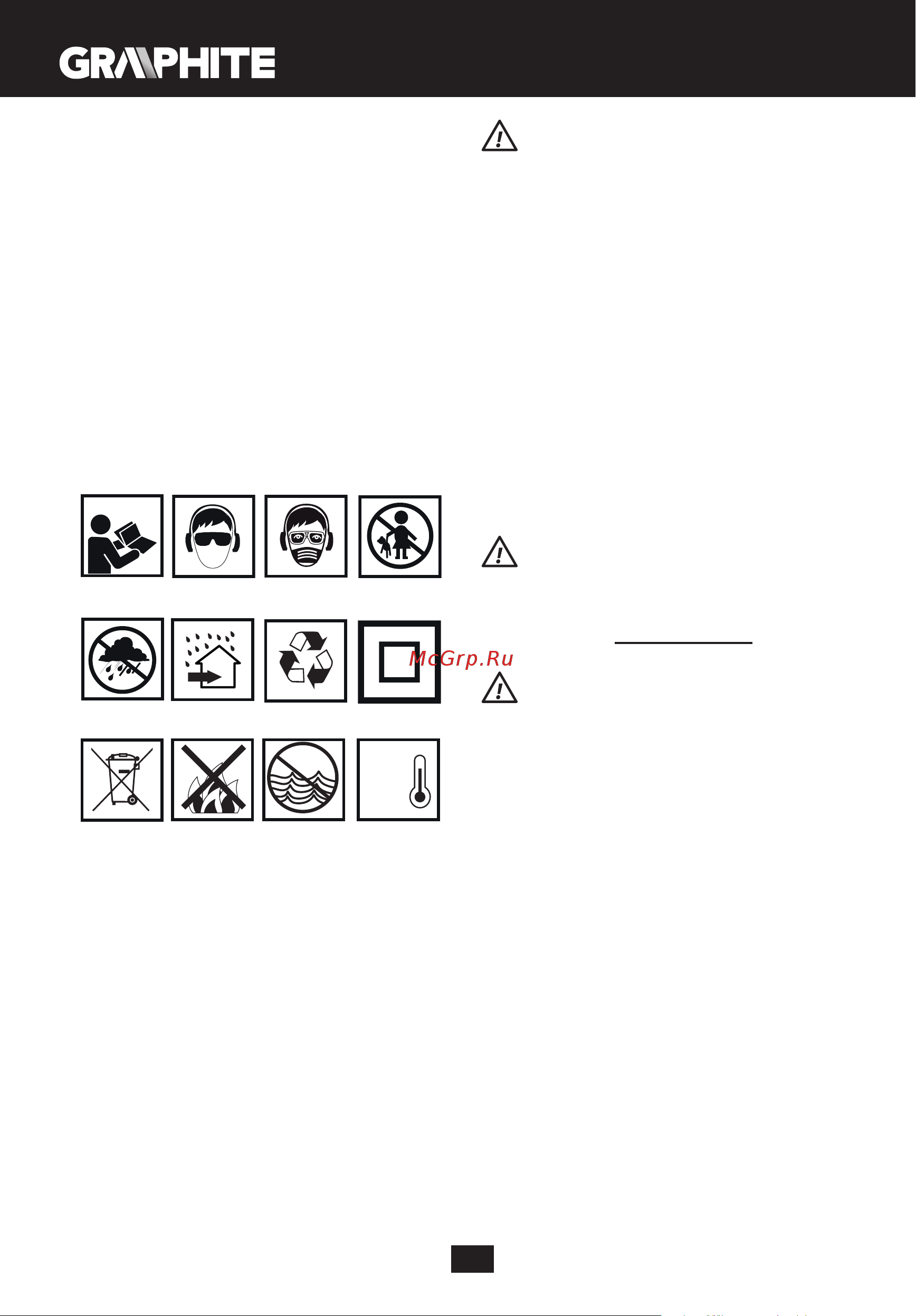

Vysvětlivky k použitým piktogramům
1
2
3
Max.
50°C
4
5
6
7
10
9
8
11 12
1. Přečtěte si tento návod k obsluze a respektujte v něm uvedená
upozornění a bezpečnostní pokyny.
2. Používejte ochranné brýle a chrániče sluchu.
3. Pracuj v ochranné masce.
4. Zabraňte přístupu dětí k zařízení.
5. Chraňte před deštěm.
6. Používejte uvnitř místností, chraňte před vodou a vlhkostí.
7. Recyklace.
8. Druhá třída ochrany.
9. Třídění odpadu.
10. Neházejte články do ohně.
11. Nebezpečné pro vodní prostředí.
12. Nezahřívejte nad 50 °C.
KONSTRUKCE A URČENÍ
Vrtací kladivo je elektrickým ručním nářadím napájeným z akumulátoru.
Pohonem je bezkartáčový motor na stejnosměrný proud s planetovým
převodem. Vrtací kladivo může být používáno v provozním režimu bez
příklepu a s příklepem. Vrtací kladivo je určeno pro vrtání otvorů do dřeva,
kovu, plastů a keramiky v provozním režimu bez příklepu, a také do betonu,
kamene, cihly apod. v provozním režimu s příklepem. Používá se při provádění
rekonstrukčních, stavebních, truhlářských a veškerých kutilských prací.
Elektrické zařízení je nutné používat v souladu s jeho určením.
POPIS STRAN S VYOBRAZENÍMI
Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na
vyobrazeních v tomto návodu.
1. Sklíčidlo SDS-Plus
2. Upínací pouzdro
3. Křídlový šroub pro blokování lišty hloubkového dorazu
4. Lišta hloubkového dorazu
5. Přepínač pro volbu režimu
6. Přepínač pro volbu směru otáčení
7. Spínač
8. Osvětlení
9. Přídavná rukojeť
10. Akumulátor
11. Tlačítko pro upevnění akumulátoru
12. LED diody
13. Nabíječka
14. Tlačítko indikace stavu nabití akumulátoru
15. Indikace stavu nabití akumulátoru (LED diody).
* Skutečný výrobek se může lišit od vyobrazení.
POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ
VÝSTRAHA
VYBAVENÍ A PŘÍSLUŠENSTVÍ
1. Lišta hloubkového dorazu – 1 ks
PŘÍPRAVA K PRÁCI
INSTALACE PŘÍDAVNÉ RUKOJETI
Z bezpečnostních důvodů je při práci s vrtacím kladivem vždy
nutné používat přídavnou rukojeť, kterou lze upevnit v libovolné poloze
po obvodu jejího upevnění.
• Uvolněte dolní část přídavné rukojeti (9) jejím otočením doleva.
• Nasuňte přírubu přídavné rukojeti (9) na válcovou část krytu vrtacího
kladiva.
• Zvolte nejpohodlnější polohu pro danou činnost.
• Dotáhněte dolní část přídavné rukojeti (9) jejím otočením doprava pro
trvale upevnění.
INSTALACE LIŠTY HLOUBKOVÉHO DORAZU
Lišta hloubkového dorazu (4) slouží ke stanovení hloubky vnoření vrtáku do
materiálu.
• Povolte křídlový šroub omezovače hloubkového dorazu (3) (obr. A).
• Zasuňte lištu hloubkového dorazu (4) do otvoru v přírubě přídavné rukojeti (9).
• Zablokujte ve vybrané poloze uvolněním křídlového šroubu pro blokování
lišty hloubkového dorazu (3).
VYJÍMÁNÍ / VKLÁDÁNÍ AKUMULÁTORU
Pokud akumulátor nelze vyjmout / vložit (10) z přístroje kvůli poloze přídavné
rukojeti (9), je třeba ji uvolnit a otočit do polohy, která umožňuje provoz
akumulátoru.
• Nastavte přepínač pro volbu směru otáčení (6) do střední polohy.
• Stiskněte tlačítko upevnění akumulátoru (11) a vysuňte akumulátor (10)
(obr. B).
• Vložte nabitý akumulátor (10) do úchytu v rukojeti, až do slyšitelného
zaklapnutí tlačítka upínání akumulátoru (11).
NABÍJENÍ AKUMULÁTORU
Zařízení je dodáváno s částečně nabitým akumulátorem. Nabíjení
akumulátoru provádějte v prostředí s teplotami v rozmezí 4 ºC - 40 ºC. Nový
akumulátor nebo akumulátor, který nebyl delší dobu používán, dosáhne plné
