54
1
2
3
Max.
50°C
4
5
6
7
10
9
8
11 12

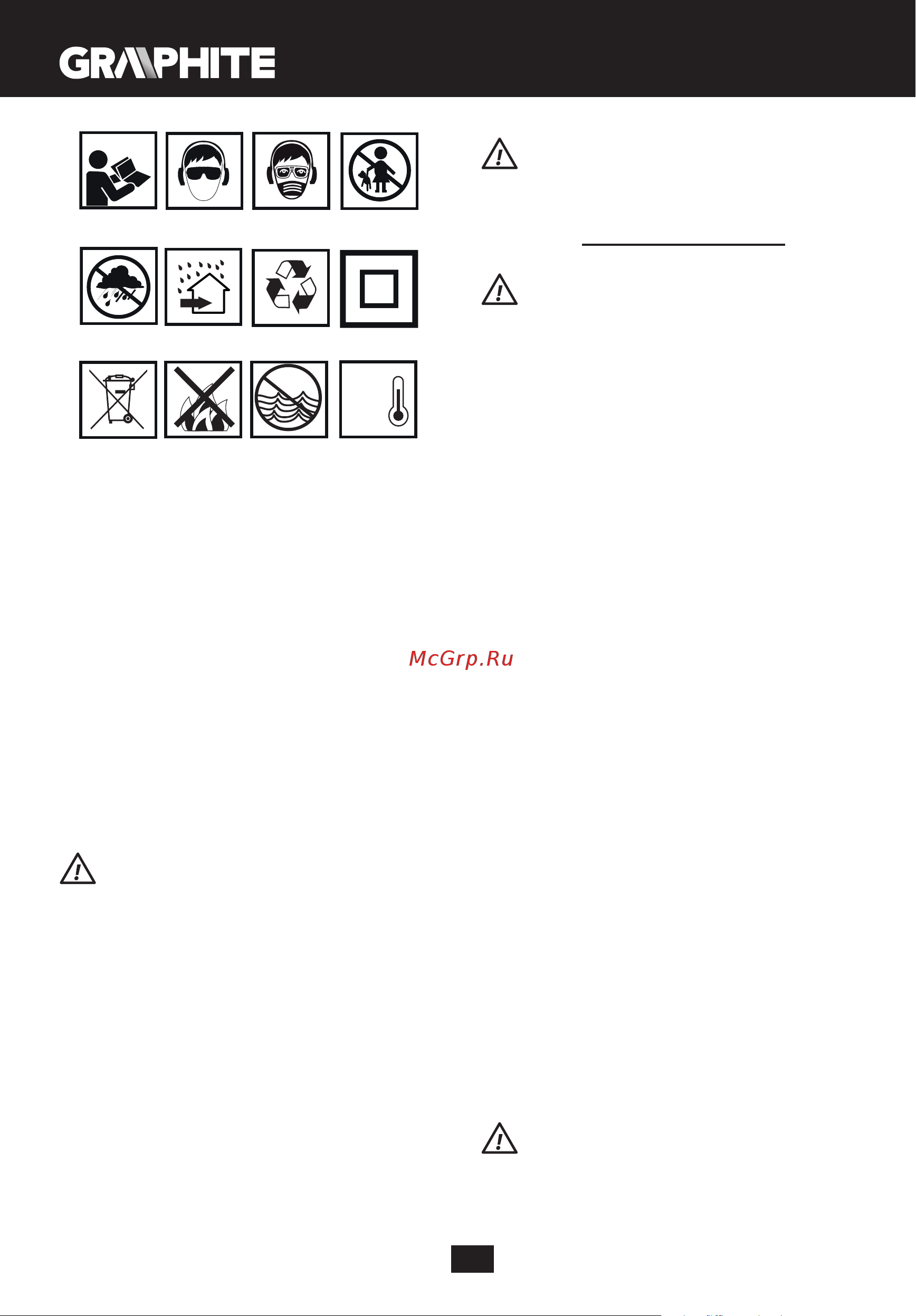

1. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus un
drošības noteikumus
2. Lietot aizsargbrilles un dzirdes aizsargus
3. Strādāt aizsargmaskā
4. Nepielaist bērnus pie ierīces
5. Sargāt no lietus
6. Izmantot iekštelpās, sargāt no ūdens un mitruma
7. Otrreizēja izejvielu pārstrāde
8. Otrā aizsardzības klase
9. Atkritumu dalītā vākšana
10. Nemest ugunī
11. Rada riskus ūdens videi
12. Nepieļaut uzsilšanu virs 50°C
UZBŪVE UN PIELIETOJUMS
Perforators ir manuālā ierīce, kas tiek barota no akumulatora. Piedziņa veikta
ar bezkolektora līdzstrāvas dzinēju ar planetāro pārnesumu. Perforators
var tikt izmantots urbumu veidošanai trieciena un beztrieciena režīmā.
Ierīce ir paredzēta urbumu veidošanai koksnē, metālā, plastmasā un īzēs
beztrieciena režīmā, kā arī betonā, akmenī, ķieģelī u.tml. trieciena režīmā.
Perforatora pielietojuma jomas ir būvniecības-remontdarbi, galdnieka, kā arī
visa veida amatierdarbi.
Nedrīkst izmantot ierīci neatbilstoši mērķim, kuram tā ir paredzēta.
GRAFISKĀS DAĻAS APRAKSTS
Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kas ir aprakstīti
šīs instrukcijas graskajā daļā.
1. SDS-Plus tipa patrona
2. Stiprinošā bukse
3. Ierobežotāja līstes bloķēšanas spārnuzgrieznis
4. Ierobežotāja līste
5. Darba režīmu pārslēdzējs
6. Griešanās virziena pārslēdzējs
7. Slēdzis
8. Apgaismojums
9. Papildrokturis
10. Akumulators
11. Akumulatora stiprinājuma poga
12. LED gaismas diodes
13. Lādētājs
14. Akumulatora uzlādes stāvokļa indikācijas poga
15. Akumulatora uzlādes stāvokļa indikācija (LED gaismas diodes)
* Attēls un izstrādājums var nedaudz atšķirties.
SIMBOLU APRAKSTS
BRĪDINĀJUMS
APRĪKOJUMS UN PIEDERUMI
1. Ierobežotāja līste - 1 gab.
SAGATAVOŠANĀS DARBAM
PAPILDROKTURA UZSTĀDĪŠANA
Drošības dēļ perforatora izmantošanas laikā vienmēr lietot
papildrokturi, kas var būt nostiprināts jebkurā stāvoklī stiprināšanas kontūrā.
• Atlaist papildroktura apakšgalu (9), pagriežot to pa kreisi.
• Uzbīdīt papildroktura atloku (9) uz cilindrisko perforatora korpusa daļu
• Izvēlēties vissērtāko stāvokli, kas atbilst veicamam darbam.
• Piegriezt papildroktura apakšējo daļu (9) pagriežot to pa labi stabilai
nostiprināšanai.
IEROBEŽOTĀJA LĪSTES UZSTĀDĪŠANA
Ierobežotāja liste (4) ļauj iestatīt urbšanas dziļumu.
• Atlaist ierobežotāja līstes bloķēšanas spārnuzgriezni (3) (A att.).
• Iebīdīt ierobežotāja līsti (4) papildroktura atloka atverē (9).
• Nobloķēt izvēlētā stāvoklī, piegriežot ierobežotāja līstes stiprināšanas
spārnuzgriežņu (3).
AKUMULATORA IZŅEMŠANA/IELIKŠANA
Ja nebūs iespējas ielikt/izlikt akumulatoru (10) no ierīces papildroktura
stāvokļa dēļ (9), papildrokturis jāatlaiž un jāpagriež stāvoklī, kas atļauj
akumulatora apkalpošanu.
• Uzlikt griešanas virziena pārslēdzēju (6) vidējā stāvoklī.
• Nospiest akumulatora stiprinājuma pogu (11) un izņemt akumulatoru (10)
(B att.).
• Ielikt uzlādētu akumulatoru (10) rokturī, līdz tiks sadzirdēts akumulatora
stiprinājuma pogas (11) klikšķis.
AKUMULATORA UZLĀDE
Ierīce tiek piegādāta ar daļēji uzlādētu akumulatoru. Akumulatora uzlāde ir
jāveic apkārtējas vides temperatūrā no 4°C līdz 40°C. Jauns akumulators vai
tāds, kas ilgstoši netika izmantots, sasniegs pilnu veiktspēju aptuveni pēc 3-5
uzlādēšanas un izlādēšanas cikliem.
• Izņemt akumulatoru (10) no ierīces (B att.).
• Ieslēgt lādētāju tīkla ligzdā (230 V AC).
• Ielikt akumulatoru (10) lādētājā (13) (C att.). Pārbaudīt, vai akumulators ir
pareizi ielikts (ievietots līdz galam).
Pēc lādētāja ieslēgšanas barošanas tīklā (230 V AC), lādētājam sāks degt zaļā
diode (12), kas signalizē par sprieguma pieslēgšanu.
Ievietojot akumulatoru (10) lādētājā (13), lādētājam sāks degt sarkanā diode
(12), kas norāda uz akumulatora lādēšanas procesu.
Vienlaicīgi, ar zaļo gaismu sāk mirgot akumulatora uzlādes stāvokļa indikācijas
diodes (15) dažādos režīmos (skat. režīmu aprakstu zemāk):
• Mirgo visas diodes – signalizē par akumulatora izlādi un nepieciešamību
to uzlādēt.
• Mirgo 2 diodes – signalizē par daļēju izlādi.
• Mirgo 1 diode – signalizē par akumulatora augstu uzlādes līmeni.
Pēc akumulatora uzlādes degs lādētāja zaļā diode (12), bet visas akumulatora
uzlādes stāvokļa indikācijas diodes (15) degs nepārtraukti. Pēc neilga laika
(aptuveni 15 sek.) šīs diodes (15) nodzisīs.
Nedrīkst lādēt akumulatoru ilgāk par 8 stundām. Pārsniedzot šo
laiku, var tikt bojāti akumulatora elementi. Lādētājs neizslēgsies pēc pilnas
akumulatora uzlādes. Lādētāja zaļā diode turpinās degt. Akumulatora
uzlādes stāvokļa indikācijas diodes nodzisīs pēc kāda laika. Atslēgt
barošanu pirms akumulatora izņemšanas no lādētāja ligzdas. Izvairīties
no secīgām īsām uzlādēm. Nav jāuzlādē akumulatori pēc ierīces īsā
