GRAPHITE 58G027 [50/96] Pasiruošimas darbui
50

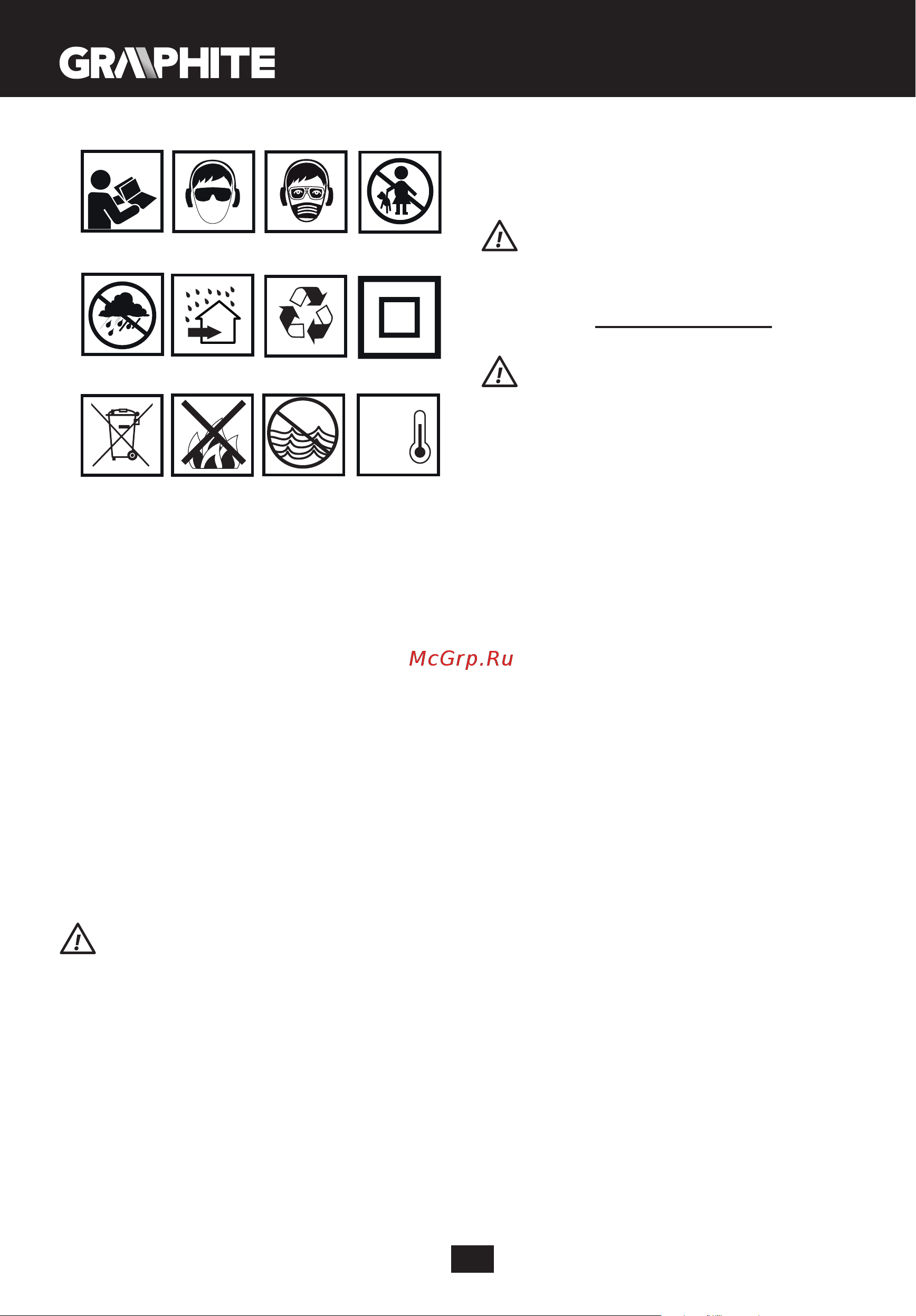

Naudojamų simbolinių ženklų paaiškinimas.
1
2
3
Max.
50°C
4
5
6
7
10
9
8
11 12
1. Perskaitykite aptarnavimo instrukciją, atkreipkite dėmesį į patarimus ir
laikykitės visų joje esančių perspėjimų bei saugos nuorodų.
2. Naudokitės asmeninėmis apsaugos priemonėmis, apsauginiais akiniais,
klausos apsaugos priemonėmis.
3. Užsidėkite apsauginę kaukę.
4. Neleiskite prie įrankio vaikų.
5. Saugokite nuo lietaus.
6. Naudokite tik patalpų viduje, saugokite nuo vandens ir drėgmės.
7. Antrinis perdirbimas.
8. Antra apsaugos klasė.
9. Selektyvus surinkimas.
10. Nemeskite baterijų į ugnį.
11. Kelia pavojų aplinkai, vandens telkiniams.
12. Saugokite, kad neįkaistų aukščiau nei 50°C.
KONSTRUKCIJA IR PASKIRTIS
Gręžtuvas yra rankinis, elektrinis įrankis, kurio maitinimo šaltinis -
akumuliatoriaus energija. Įrankis varomas nuolatinės srovės, bešepečiu
varikliu su planetarine pavara. Gręžtuvą galima naudoti nustačius šias
funkcijas: gręžimas ir gręžimas su kalimu. Gręžtuvas yra skirtas skylių gręžimui
medienoje, metale, plastmasėje, keramikoje, nustačius funkciją gręžimas be
kalimo taip pat skylių gręžimui betone, akmenyje, plytose ir pan., nustačius
funkciją gręžimas su kalimu. Šis įrankis gali būti naudojamas atliekant
remonto, statybos, staliaus bei kitus mėgėjiškus darbus (meistravimo darbus).
Draudžiama elektrinį įrankį naudoti ne pagal paskirtį.
GRAFINIŲ PUSLAPIŲ APRAŠYMAS
Numeriais pažymėti įrankio elementai atitinka šios instrukcijos graniuose
puslapiuose pavaizduotus elementus.
1. Griebtuvas SDS-Plus
2. Tvirtinimo įvorė
3. Sparnuotas varžtas ribotuvo pritvirtinimui
4. Gylio ribotuvas
5. Darbinės funkcijos perjungimas
6. Sukimo krypties jungiklis
7. Jungiklis
8. Apšvietimas
9. Papildoma rankena
10. Akumuliatorius
11. Akumuliatoriaus tvirtinimo mygtukas
12. Diodai LED
13. Įkroviklis
14. Akumuliatoriaus įkrovimo lygio rodiklio mygtukas
15. Akumuliatoriaus įkrovimo lygio rodiklis (diodai LED).
* Tarp paveikslo ir gaminio galimas nedidelis skirtumas
PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS
ĮSPĖJIMAS
KOMPLEKTAVIMAS IR PRIEDAI
1. Gylio ribotuvas - 1 vnt.
PASIRUOŠIMAS DARBUI
PAPILDOMOS RANKENOS TVIRTINIMAS
Asmeniniam saugumui užtikrinti, dirbant su akumuliatoriniu
perforatoriumi, visada rekomenduojama naudoti papildomą rankeną,
kurią galima pritvirtinti pasirinkta padėtimi prie korpuso, tam skirtose
tvirtinimo vietose.
• Atlaisvinkite papildomos rankenos (9) apatinę dalį, sukdami ją į kairę pusę.
• Papildomos rankenos (9) jungę užstumkite ant plonosios perforatoriaus
korpuso dalies.
• Pasukite ta padėtimi, kuri patogiausia jūsų numatytam darbui atlikti.
• Papildomos rankenos (9) apatinę dalį, sukdami ją į dešinę, patikimai
pritvirtinkite papildomą rankeną.
GRĘŽIMO GYLIO RIBOTUVO MONTAVIMAS
Gylio ribotuvas (4) skirtas nustatyti grąžto įgilinimui į medžiagą.
• Atlaisvinkite gręžimo gylio ribotuvo tvirtinimo sparnuotą varžtą (3) (pav. A).
• Gylio ribotuvą (4) įstatykite į ertmę esančią papildomos rankenos (9)
jungėje.
• Užksuokite pasirinkta padėtimi, prisukdami gręžimo gylio ribotuvo
tvirtinimo sparnuotą varžtą (3).
AKUMULIATORIAUS IŠĖMIMAS IR ĮDĖJIMAS
Jei dėl papildomos rankenos (9) padėties išimti/įstatyti akumuliatoriaus
(10) neįmanoma, rankeną atlaisvinkite ir pasukite tokia padėtimi, kad
akumuliatoriaus lizdas būtų prieinamas.
• Nustatykite sukimosi krypties jungiklį (6) ties viduriu.
• Paspauskite akumuliatoriaus tvirtinimo mygtuką (11) ir ištraukite
akumuliatorių (10) (pav. B).
• Įkrautą akumuliatorių (10) įstatykite į rankenoje esantį laikiklį ir stumkite
tol, kol išgirsite akumuliatoriaus tvirtinimo mygtuko spragtelėjimą (11).
AKUMULIATORIAUS ĮKROVIMAS
Įrenginys tiekiamas su dalinai įkrautu akumuliatoriumi. Akumuliatorių
kraukite aplinkoje, kurioje vyrauja nuo 400 C iki 400 C oro temperatūra. Naujas
arba ilgesnį laiką nenaudotas akumuliatorius visu pajėgumu pradeda veikti
po 3 – 5 įkrovimo ir išrovimo ciklų.
• Išimkite akumuliatorių (10) iš įrenginio (pav. B).
• Įjunkite įkroviklį į elektros įtampos tinklo lizdą (230V AC).
• Įstatykite akumuliatorių (10) į įkroviklį (13) (pav. C). Patikrinkite, ar
akumuliatorius gerai įstatytas į įkroviklį (įstumtas iki galo).
Po to, kai įkroviklis įjungiamas į elektros įtampos tinklo lizdą (230 V AC),
užsidega žalias diodas (12), esantis ant įkroviklio korpuso, kuris įspėja, kad
įtampa yra įjungta.
Akumuliatorių (10) įstačius į įkroviklį (13), įkroviklio korpuse užsidega
raudonas diodas (12), kuris įspėja, kad vyksta akumuliatoriaus įkrovimo
procesas.
Tuo pačiu metu žybčioja žali akumuliatoriaus įkrovimo lygio diodai (15),
skirtingu eiliškumu (žiūrėkite žemiau sekantį aprašymą).
• Žybčioja visi diodai – įspėjimas, kad akumuliatorius visiškai išsikrovęs ir jį
būtina įkrauti.
• Žybčioja 2 diodai – įspėjimas apie dalinį akumuliatoriaus išsikrovimą.
• Žybčioja 1 diodas – įspėjimas, kad akumuliatorius yra visiškai įkrautas.
