6
UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji bezpiecznej z samego założenia,
stosowania środków zabezpieczających i dodatkowych środków
ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów
podczas pracy.
Akumulatory Li-Ion mogą wyciec, zapalić się lub wybuchnąć, jeśli
zostaną nagrzane do wysokich temperatur lub zwarte. Nie należy
ich przechowywać w samochodzie podczas upalnych i słonecznych
dni. Nie należy otwierać akumulatora. Akumulatory Li-Ion zawierają
elektroniczne urządzenia zabezpieczające, które, jeśli zostaną
uszkodzone, mogą spowodować, że akumulator zapali się lub
wybuchnie.

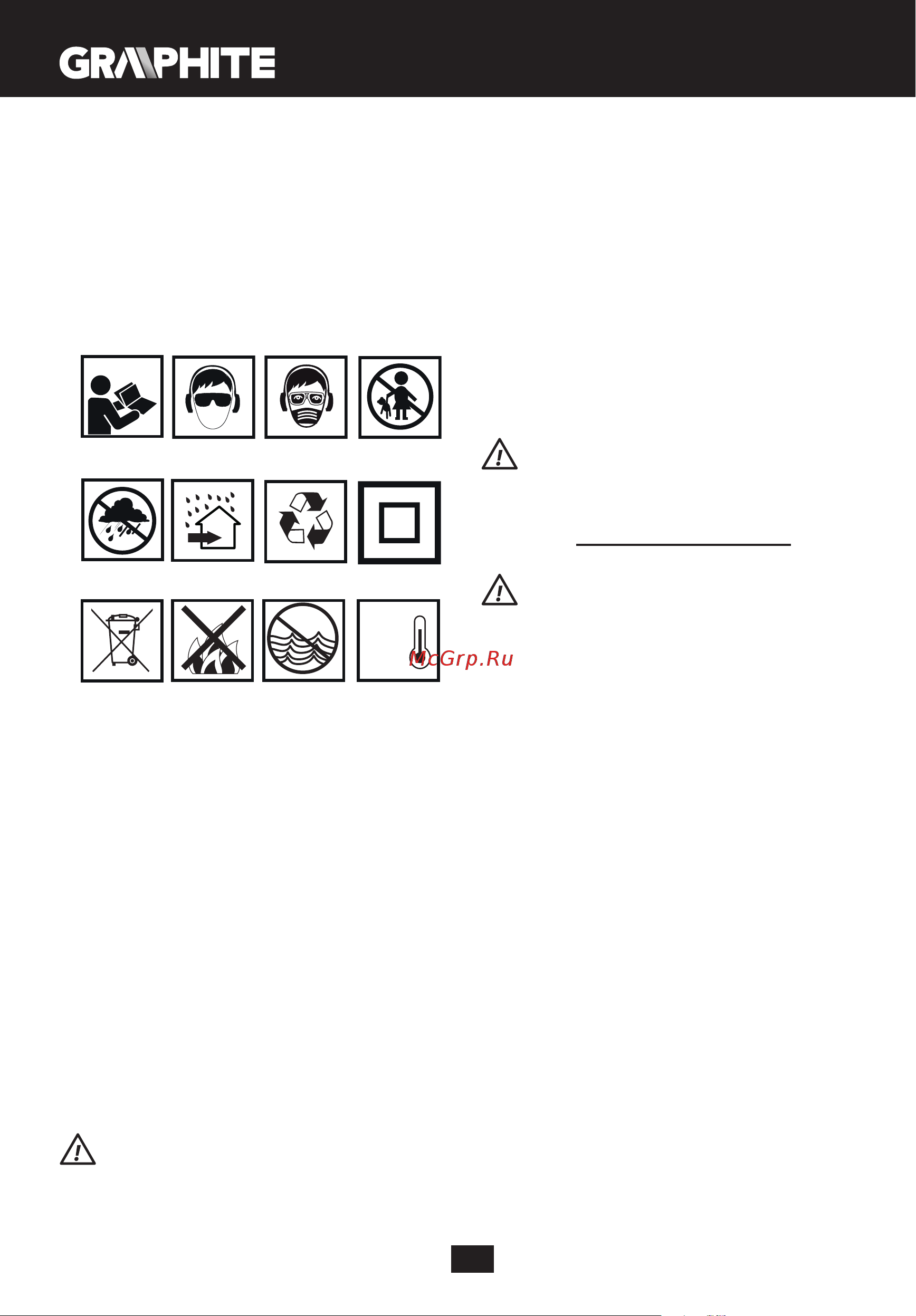

Objaśnienie zastosowanych piktogramów
1
2
3
Max.
50°C
4
5
6
7
10
9
8
11 12
1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych.
2. Stosuj okulary ochronne i ochronniki słuchu.
3. Pracuj w masce ochronnej.
4. Nie dopuszczać dzieci do urządzenia.
5. Chronić przed deszczem.
6. Stosować wewnątrz pomieszczeń, chronić przez wodą i wilgocią.
7. Recykling.
8. Druga klasa ochronności.
9. Selektywne zbieranie.
10. Nie wrzucać ogniw do ognia.
11. Stwarzające zagrożenie dla środowiska wodnego.
12. Nie dopuszczać do nagrzania powyżej 50°C.
BUDOWA I PRZEZNACZENIE
Młotowiertarka jest ręcznym elektronarzędziem zasilanym z akumulatora.
Napęd stanowi silnik bezszczotkowy prądu stałego wraz z przekładnią
planetarną. Młotowiertarka może być używana w trybie pracy bez udaru
lub z udarem. Młotowiertarka jest przeznaczona do wiercenia otworów w
drewnie, metalu, tworzywach sztucznych i ceramice w trybie pracy bez udaru
jak również w betonie, kamieniu, cegle itp. w trybie pracy z udarem. Obszary
jej użytkowania to wykonawstwo prac remontowo - budowlanych, stolarskich
oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej
(majsterkowanie).
Nie wolno używać elektronarzędzia niezgodnie z jego
przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na
stronach gracznych niniejszej instrukcji.
1. Uchwyt SDS-Plus
2. Tuleja mocująca
3. Śruba motylkowa blokady listwy ogranicznika
4. Listwa ogranicznika
5. Przełącznik trybu pracy
6. Przełącznik kierunku obrotów
7. Włącznik
8. Oświetlenie
9. Rękojeść dodatkowa
10. Akumulator
11. Przycisk mocowania akumulatora
12. Diody LED
13. Ładowarka
14. Przycisk sygnalizacji stanu naładowania akumulatora
15. Sygnalizacja stanu naładowania akumulatora (diody LED).
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
OSTRZEŻENIE
WYPOSAŻENIE I AKCESORIA
1. Listwa ogranicznika - 1 szt.
PRZYGOTOWANIE DO PRACY
INSTALOWANIE RĘKOJEŚCI DODATKOWEJ
Ze względów bezpieczeństwa podczas posługiwania się
młotowiertarką zawsze należy stosować rękojeść dodatkową, która może
być zamocowana w dowolnym położeniu na obwodzie jej mocowania.
• Poluzować dolną część rękojeści dodatkowej (9) obracając ją w lewo.
• Nasunąć kołnierz rękojeści dodatkowej (9) na walcową część obudowy
młotowiertarki.
• Wybrać najbardziej dogodnego położenia dla zamierzonej pracy.
• Dokręcić dolną część rękojeści dodatkowej (9) obracając ją w prawo celem
trwałego zamocowania.
INSTALOWANIE LISTWY OGRANICZNIKA
Listwa ogranicznika (4) służy do ustalenia głębokości zagłębienia wiertła w
materiał.
• Poluzować śrubę motylkową blokady listwy ogranicznika (3) (rys. A).
• Wsunąć listwę ogranicznika (4) w otwór w kołnierzu rękojeści dodatkowej
(9).
• Zablokować w wybranym położeniu dokręcając śrubę motylkową blokady
listwy ogranicznika (3).
WYJMOWANIE / WKŁADANIE AKUMULATORA
W przypadku braku możliwości wyjęcia / włożenia akumulatora (10) z
urządzenia ze względu na położenie rękojeści dodatkowej (9), należy ją
poluzować i obrócić w położenie umożliwiające obsługę akumulatora.
• Ustawić przełącznik kierunku obrotów (6) w położenie środkowe.
• Nacisnąć przycisk mocowania akumulatora (11) i wysunąć akumulator (10)
(rys. B).
• Włożyć naładowany akumulator (10) do uchwytu w rękojeści, aż do
słyszalnego zaskoczenia przycisku mocowania akumulatora (11).
ŁADOWANIE AKUMULATORA
Urządzenie jest dostarczona z akumulatorem częściowo naładowanym.
Ładowanie akumulatora należy przeprowadzać w warunkach, gdy
temperatura otoczenia wynosi 40C - 400C. Akumulator nowy lub taki, który
przez dłuższy czas nie był użytkowany, osiągnie pełną zdolność do zasilania
po około 3 - 5 cyklach ładowania i rozładowania.
• Wyjąć akumulator (10) z urządzenia (rys. B).
• Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator (10) do ładowarki (13) (rys. C). Sprawdzić, czy
akumulator jest właściwie osadzony (wsunięty do końca).
