71

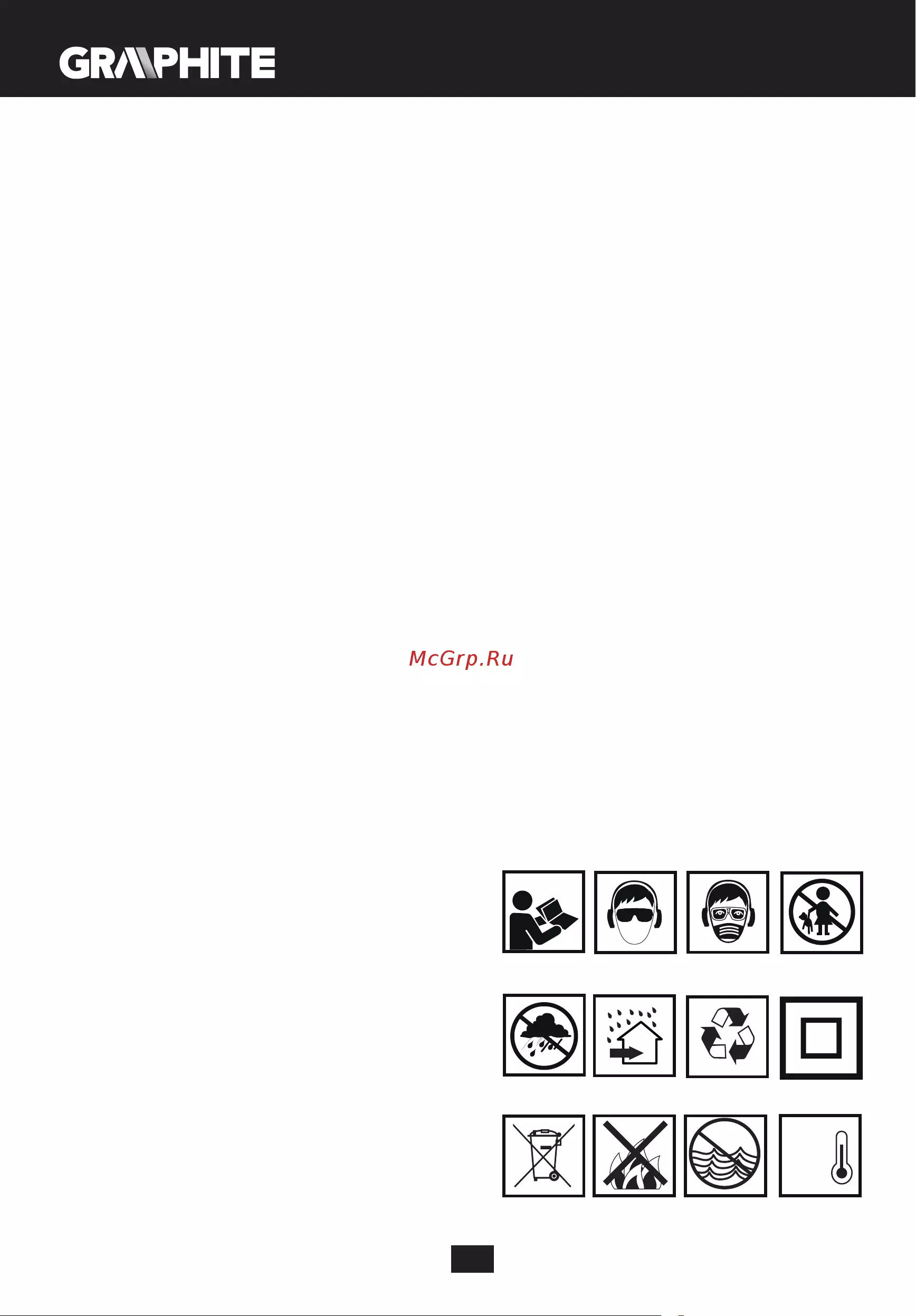

1. Pročitaj uputstvo za upotrebu, pridržavaj se upozorenja i saveta za
bezbednost.
2. Koristiti zaštitne naočari i zaštitu za sluh.
3. Raditi sa zaštitnom maskom.
4. Deci je zabranjen pristup uređaju.
5. Čuvati od kiše.
6. Čuvati unutar prostorija, čuvati od vode i vlage.
7. Reciklaža.
8. Druga klasa bezbednosti.
9. Selektivno prikupljanje.
10. Ne bacati u vatru.
11. Predstavlja opasnost za vodenu sredinu.
12. Ne dozvoliti da se zagreje iznad 50°C.
IZRADA I NAMENA
Bušilica sa čekićem je elektrouređaj koji se napaja preko akumulatora. Napon
stvara motor stalne struje bez četkica zajedno sa planetarnim reduktorom.
Bušilica sa čekićem može da se koristi na načinu rada bez udara ili sa udrom.
Bušilica sa čekićem namenjena je za pravljenje otvora u drvetu, metalu,
plastičnim masama i keramici na načinu rada bez udara, i betonu, kamenu,
cigli itsl. na načinu rada sa udarom. Opseg njene upotrebe je u okviru
obavljanja remontnih poslova – građevinskih, stolarskih ili velikog broja
poslova iz oblasti samostalne amaterske delatnosti (majstorisanje).
Zabranjeno je koristiti elektrouređaj suprotno od njegove
namene.
OPIS GRAFIČKIH STRANA
Dole data numeracija odnosi se na elemente uređaja koji su predstavljeni na
gračkim stranama datog uputstva.
1. SDS-Plus drška
2. Umetak za pričvršćivanje
3. Leptir-matica blokade graničnika
4. Graničnik
5. Menjač načina rada
6. Menjač pravca obrtaja
7. Starter
8. Osvetljenje
9. Dodatna drška
10. Akumulator
11. Taster za pričvršćivanje akumulatora
12. LED dioda
13. Punjač
14. Taster za signalizaciju napunjenosti akumulatora
15. Signalizacija stanja napunjenosti akumulatora (LED diode).
* Mogu se pojaviti razlike između crteža i proizvoda.
OPIS KORIŠĆENIH GRAFIČKIH ZNAKOVA
UPOZORENJE
OPREMA I DODACI
1. Graničnik - 1 kom.
PRIPREMA ZA RAD
INSTALACIJA DODATNE DRŠKE
Iz bezbednosnih razloga, prilikom upotrebe pneumatskog čekića,
neophodno je da se uvek koristi dodatna drška, koja može da se montira u
slobodan položaj na njenom kućištu za pričvršćivanje.
• Olabaviti donji deo dodatne drške (9) okrećući dršku u levo.
• Postaviti prsten dodatne drške (9) na cilindričan deo kućišta pneumatskog čekića.
• Odabrati najpogodniji položaj za planirani posao.
• Pričvrstiti donji deo dodatne drške (9) okrećući dršku u desno, u cilju
dugotrajnog pričvršćivanja.
INSTALACIJA GRANIČNIKA
Graničnik (4) služi za određivanje dubine ulaska burgije u materijal.
• Otpustiti leptir-maticu blokade graničnika (3) (slika A).
• Gurnuti graničnik (4) u otvor na prstenu dodatne drške (9).
• Zablokirati u odabranom položaju, zavrćući maticu blokade graničnika (3).
VAĐENJE / POSTAVLJANJE AKUMULATORA
U slučaju da akumulator (10) ne može da se izvadi iz / postavi u uređaj zbog
položaja dodatne drške (9), potrebno je otpustiti je i okrenuti u položaj koji
omogućava upotrebu akumulatora.
• Postaviti menjač pravca obrtaja (6) u srednji položaj.
• Pritisnuti taster za pričvršćivanje akumulatora (11) i izvaditi akumulator (10)
(slika B).
• Postaviti napunjen akumulator (10) u dršku sve dok se ne čuje zvuk
iskakanja tastera za pričvršćivanje akumulatora (11).
PUNJENJE AKUMULATORA
Uređaj se dobija sa delimično napunjenim akumulatorom. Punjenje
akumulatora treba obavljati u uslovima gde temperatura okruženja iznosi 40C
-400C. Nov akumulator ili akumulator koji se duže vreme nije koristio, dostiže
potpuni nivo napunjenosti nakon oko 3 - 5 ciklusa punjenja i pražnjenja.
• Izvaditi akumulator (10) iz uređaja (slika B).
• Uključiti punjač u struju (230 V AC).
• Gurnuti akumulator (10) u punjač (13) (slika C). Proveriti da li je akumulator
pravilno postavljen (gurnut do kraja).
Nakon uključivanja punjača u struju (230 V AC) zasvetliće zelena dioda (12) na
punjaču, koja signalizira da je struja priključena.
Nakon postavljanja akumulatora (10) u punjač (13) zasvetliće crvena dioda
(12) na punjaču, koja signalizira da traje proces punjenja akumulatora.
Istovremeno pulsiraju zelene diode (15) stanja napunjenosti akumulatora,
različitim redosledom (vidi opis dole).
• Pulsirajuće svetlo svih dioda - signalizira da je akumulator ispražnjen i da je
neophodno napuniti ga.
• Pulsirajuće svetlo 2 diode - akumulator je delimično napunjen.
• Pulsirajuće svetlo 1 diode - nivo napunjenosti akumulatora je visok.
Nakon što je akumulator napunjen, dioda (12) na punjaču svetliće zeleno, a sve
druge diode stanja napunjenosti akumulatora (15) sijaju neprekidno. Nakon
nekog vremena (oko 15 sekundi) diode stanja napunjenosti akumulatora (15)
će se isključiti.
Akumulator ne treba da se puni duže od 8 časova. Prekoračenje
tog vremena može dovesti do oštećenja svećica akumualtora. Punjač se
ne isključuje automatski, nakon potpunog punjenja akumualtora. Zelena
dioda na punjaču i dalje sija. Diode stanja napunjenosti akumulatora
gase se nakon nekog vremena. Isključiti struju pre vađenja akumulatora
iz punjača. Izbegavati kratkotrajna uzastopna punjenja. Zabranjeno
je dopunjavati akumualtor nakon ratke upotrebe uređaja. Značajno
smanjenje vremen između neophodnih punjenja svedoči to tome da je
akumualtor iskorišćen i da ga je neophodno zameniti.
Tokom procesa punjenja akumulatori se mnogo zagrevaju. Ne počinjati sa
radom odmah nakon punjenja - sačekati da se akumulator ohladi do nivoa
temperature prostora. To štiti od oštećenja akumulatora.
SIGNALIZACIJA STANJA NAPUNJENOSTI AKUMULATORA
Akumulator poseduje signalizaciju stanja napunjenosti akumulatora (3 LED
diode) (15). Kako bi se proverilo stanje napunjenosti akumulatora potrebno
je pritisnuti taster startera (14) (slika D). Ukoliko svetle sve diode, nivo
napunjenosti akumulatora je visok. Ukoliko svetle 2 diode, akumulator je
delimično napunjen. Ukoliko svetli samo 1 dioda, to znači da je akumulator
ispražnjen i da je neophodno da se on napuni.
MONTAŽA I PROMENA RADNIH ALATKI
Pneumatski čekić namenjen je za rad sa radnim alatkama koje imaju hvat tipa
SDS-Plus. Pre početka posla treba očistiti pneumatski čekić i radne alatke.
Mazivo se koristiti tako što se nanese tanak sloj na osovinu radne alatke.
Pneumtaski čekić poseduje sistem za pričvršćivanje alatki klik-klik (gde nije
