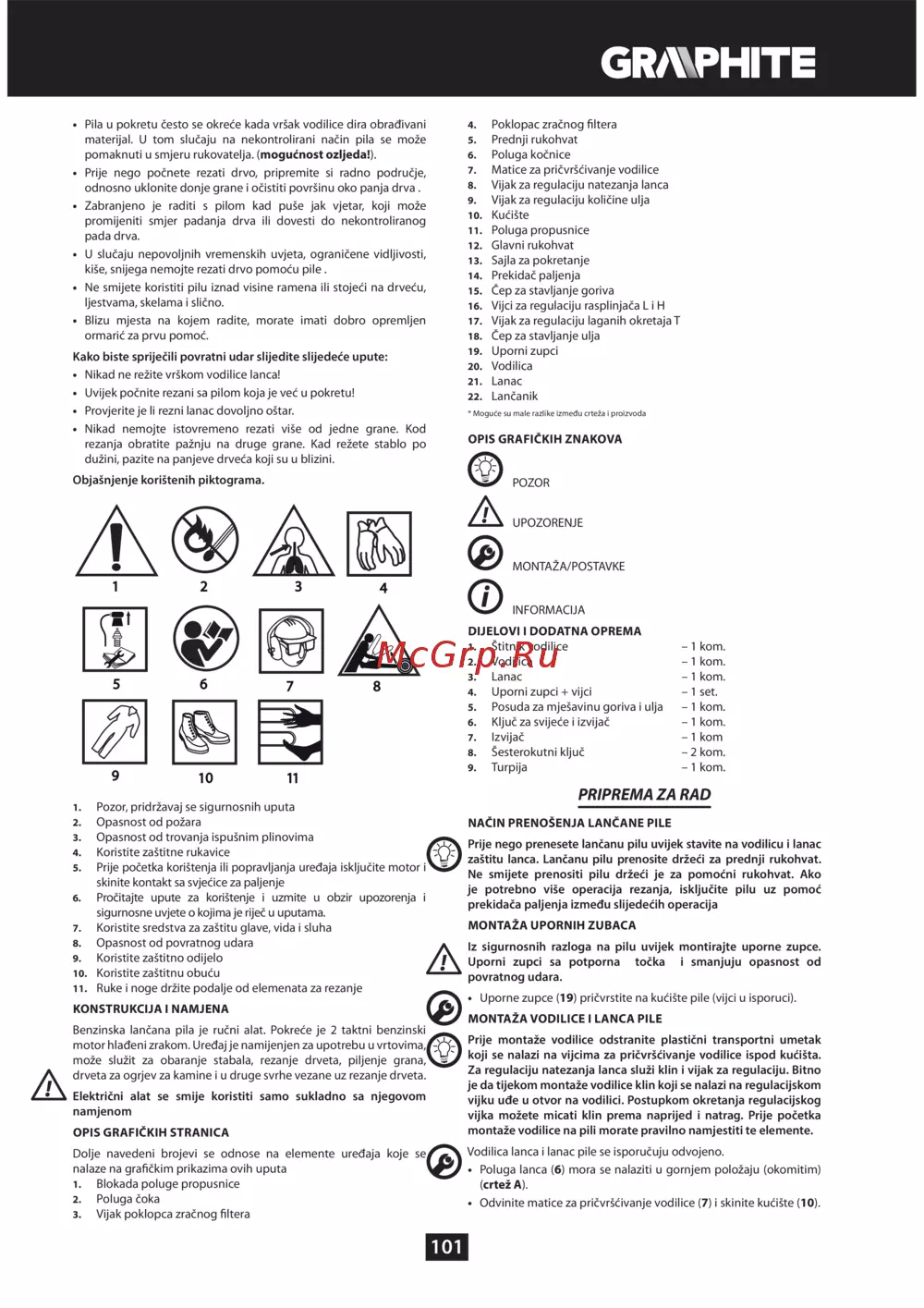

101
• Pila u pokretu često se okreće kada vršak vodilice dira obrađivani
materijal. U tom slučaju na nekontrolirani način pila se može
pomaknuti u smjeru rukovatelja. (mogućnost ozljeda!).
• Prije nego počnete rezati drvo, pripremite si radno područje,
odnosno uklonite donje grane i očistiti površinu oko panja drva .
• Zabranjeno je raditi s pilom kad puše jak vjetar, koji može
promijeniti smjer padanja drva ili dovesti do nekontroliranog
pada drva.
• U slučaju nepovoljnih vremenskih uvjeta, ograničene vidljivosti,
kiše, snijega nemojte rezati drvo pomoću pile .
• Ne smijete koristiti pilu iznad visine ramena ili stojeći na drveću,
ljestvama, skelama i slično.
• Blizu mjesta na kojem radite, morate imati dobro opremljen
ormarić za prvu pomoć.
Kako biste spriječili povratni udar slijedite slijedeće upute:
• Nikad ne režite vrškom vodilice lanca!
• Uvijek počnite rezani sa pilom koja je već u pokretu!
• Provjerite je li rezni lanac dovoljno oštar.
• Nikad nemojte istovremeno rezati više od jedne grane. Kod
rezanja obratite pažnju na druge grane. Kad režete stablo po
dužini, pazite na panjeve drveća koji su u blizini.

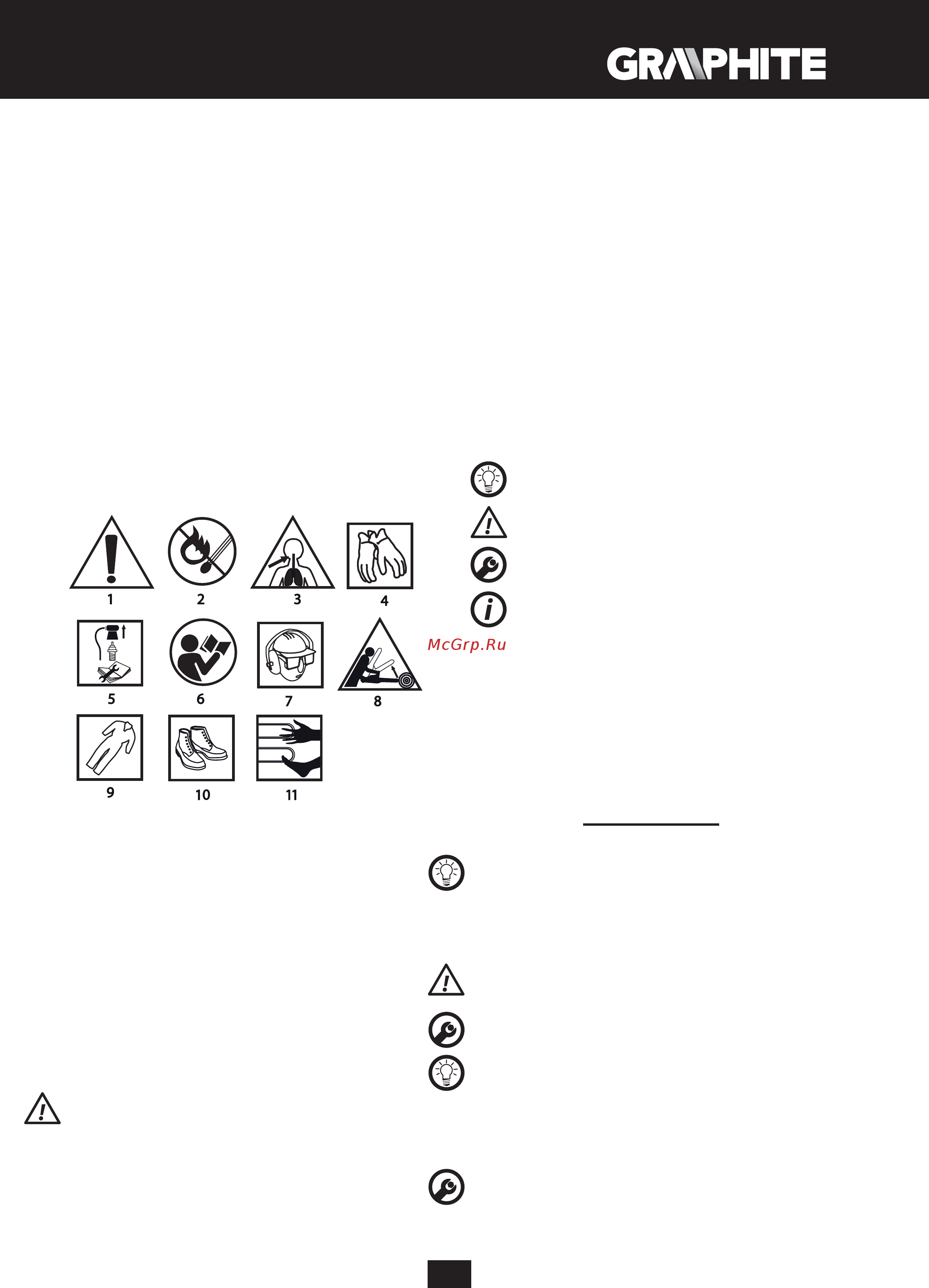

Objašnjenje korištenih piktograma.
1. Pozor, pridržavaj se sigurnosnih uputa
2. Opasnost od požara
3. Opasnost od trovanja ispušnim plinovima
4. Koristite zaštitne rukavice
5. Prije početka korištenja ili popravljanja uređaja isključite motor i
skinite kontakt sa svjećice za paljenje
6. Pročitajte upute za korištenje i uzmite u obzir upozorenja i
sigurnosne uvjete o kojima je riječ u uputama.
7. Koristite sredstva za zaštitu glave, vida i sluha
8. Opasnost od povratnog udara
9. Koristite zaštitno odijelo
10. Koristite zaštitnu obuću
11. Ruke i noge držite podalje od elemenata za rezanje
KONSTRUKCIJA I NAMJENA
Benzinska lančana pila je ručni alat. Pokreće je 2 taktni benzinski
motor hlađeni zrakom. Uređaj je namijenjen za upotrebu u vrtovima,
može služit za obaranje stabala, rezanje drveta, piljenje grana,
drveta za ogrjev za kamine i u druge svrhe vezane uz rezanje drveta.
Električni alat se smije koristiti samo sukladno sa njegovom
namjenom
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koje se
nalaze na grafičkim prikazima ovih uputa
1. Blokada poluge propusnice
2. Poluga čoka
3. Vijak poklopca zračnog filtera
4. Poklopac zračnog filtera
5. Prednji rukohvat
6. Poluga kočnice
7. Matice za pričvršćivanje vodilice
8. Vijak za regulaciju natezanja lanca
9. Vijak za regulaciju količine ulja
10. Kućište
11. Poluga propusnice
12. Glavni rukohvat
13. Sajla za pokretanje
14. Prekidač paljenja
15. Čep za stavljanje goriva
16. Vijci za regulaciju rasplinjača L i H
17. Vijak za regulaciju laganih okretaja T
18. Čep za stavljanje ulja
19. Uporni zupci
20. Vodilica
21. Lanac
22. Lančanik
* Moguće su male razlike između crteža i proizvoda
OPIS GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
DIJELOVI I DODATNA OPREMA
1. Štitnik vodilice – 1 kom.
2. Vodilica – 1 kom.
3. Lanac – 1 kom.
4. Uporni zupci + vijci – 1 set.
5. Posuda za mješavinu goriva i ulja – 1 kom.
6. Ključ za svijeće i izvijač – 1 kom.
7. Izvijač – 1 kom
8. Šesterokutni ključ – 2 kom.
9. Turpija – 1 kom.
PRIPREMA ZA RAD
NAČIN PRENOŠENJA LANČANE PILE
Prije nego prenesete lančanu pilu uvijek stavite na vodilicu i lanac
zaštitu lanca. Lančanu pilu prenosite držeći za prednji rukohvat.
Ne smijete prenositi pilu držeći je za pomoćni rukohvat. Ako
je potrebno više operacija rezanja, isključite pilu uz pomoć
prekidača paljenja između slijedećih operacija
MONTAŽA UPORNIH ZUBACA
Iz sigurnosnih razloga na pilu uvijek montirajte uporne zupce.
Uporni zupci sa potporna točka i smanjuju opasnost od
povratnog udara.
• Uporne zupce (19) pričvrstite na kućište pile (vijci u isporuci).
MONTAŽA VODILICE I LANCA PILE
Prije montaže vodilice odstranite plastični transportni umetak
koji se nalazi na vijcima za pričvršćivanje vodilice ispod kućišta.
Za regulaciju natezanja lanca služi klin i vijak za regulaciju. Bitno
je da tijekom montaže vodilice klin koji se nalazi na regulacijskom
vijku uđe u otvor na vodilici. Postupkom okretanja regulacijskog
vijka možete micati klin prema naprijed i natrag. Prije početka
montaže vodilice na pili morate pravilno namjestiti te elemente.
Vodilica lanca i lanac pile se isporučuju odvojeno.
• Poluga lanca (6) mora se nalaziti u gornjem položaju (okomitim)
(crtež A).
• Odvinite matice za pričvršćivanje vodilice (7) i skinite kućište (10).
