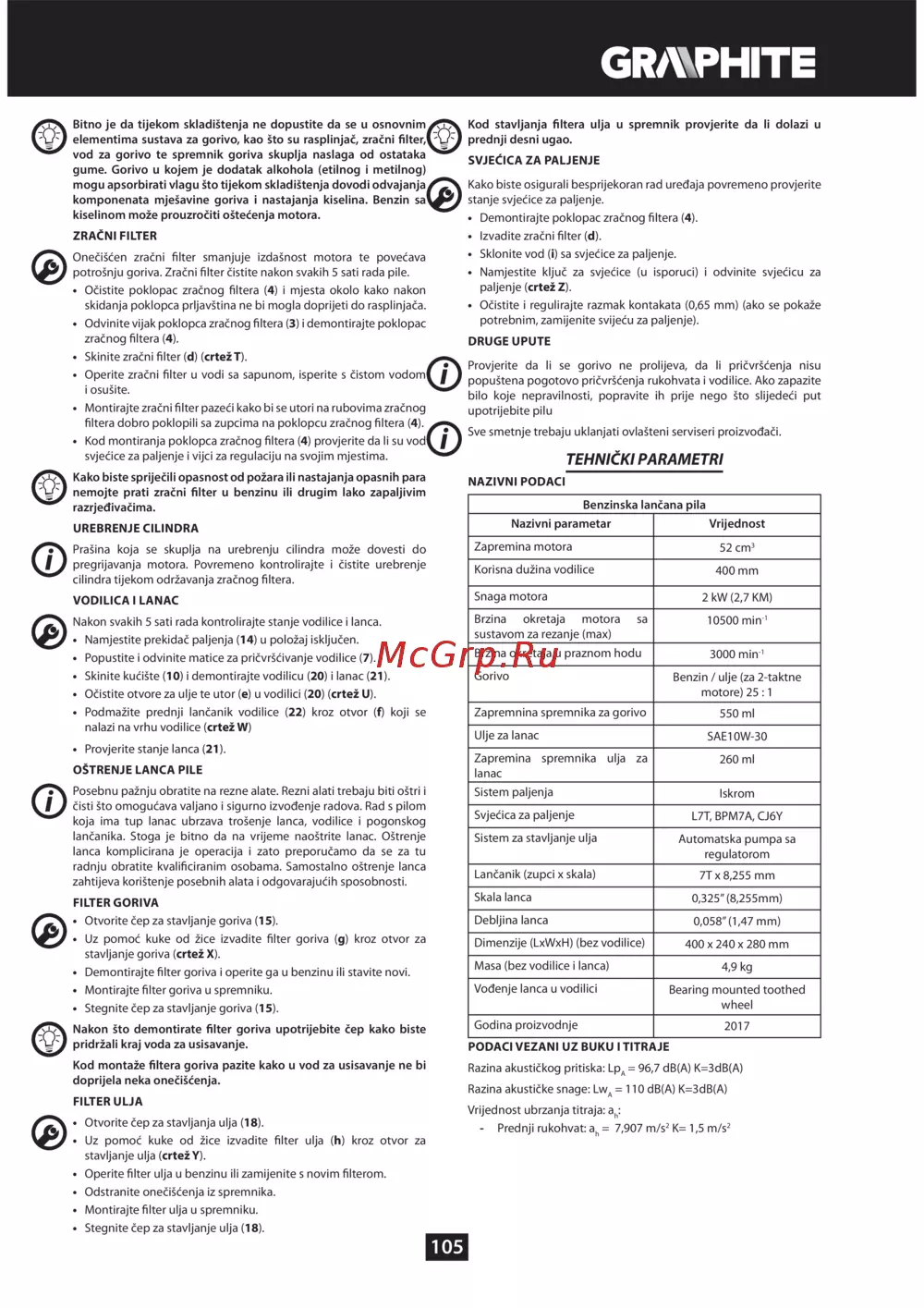

GRAPHITE 89G940 [105/136] Tehnički parametri
![GRAPHITE 89G940 [105/136] Tehnički parametri](/views2/1382040/page105/bg69.png)
105
Bitno je da tijekom skladištenja ne dopustite da se u osnovnim
elementima sustava za gorivo, kao što su rasplinjač, zračni lter,
vod za gorivo te spremnik goriva skuplja naslaga od ostataka
gume. Gorivo u kojem je dodatak alkohola (etilnog i metilnog)
mogu apsorbirati vlagu što tijekom skladištenja dovodi odvajanja
komponenata mješavine goriva i nastajanja kiselina. Benzin sa
kiselinom može prouzročiti oštećenja motora.
ZRAČNI FILTER
Onečišćen zračni filter smanjuje izdašnost motora te povećava
potrošnju goriva. Zračni filter čistite nakon svakih 5 sati rada pile.
• Očistite poklopac zračnog filtera (4) i mjesta okolo kako nakon
skidanja poklopca prljavština ne bi mogla doprijeti do rasplinjača.
• Odvinite vijak poklopca zračnog filtera (3) i demontirajte poklopac
zračnog filtera (4).
• Skinite zračni filter (d) (crtež T).
• Operite zračni filter u vodi sa sapunom, isperite s čistom vodom
i osušite.
• Montirajte zračni filter pazeći kako bi se utori na rubovima zračnog
filtera dobro poklopili sa zupcima na poklopcu zračnog filtera (4).
• Kod montiranja poklopca zračnog filtera (4) provjerite da li su vod
svjećice za paljenje i vijci za regulaciju na svojim mjestima.
Kako biste spriječili opasnost od požara ili nastajanja opasnih para
nemojte prati zračni lter u benzinu ili drugim lako zapaljivim
razrjeđivačima.
UREBRENJE CILINDRA
Prašina koja se skuplja na urebrenju cilindra može dovesti do
pregrijavanja motora. Povremeno kontrolirajte i čistite urebrenje
cilindra tijekom održavanja zračnog filtera.
VODILICA I LANAC
Nakon svakih 5 sati rada kontrolirajte stanje vodilice i lanca.
• Namjestite prekidač paljenja (14) u položaj isključen.
• Popustite i odvinite matice za pričvršćivanje vodilice (7).
• Skinite kućište (10) i demontirajte vodilicu (20) i lanac (21).
• Očistite otvore za ulje te utor (e) u vodilici (20) (crtež U).
• Podmažite prednji lančanik vodilice (22) kroz otvor (f) koji se
nalazi na vrhu vodilice (crtež W)
• Provjerite stanje lanca (21).
OŠTRENJE LANCA PILE
Posebnu pažnju obratite na rezne alate. Rezni alati trebaju biti oštri i
čisti što omogućava valjano i sigurno izvođenje radova. Rad s pilom
koja ima tup lanac ubrzava trošenje lanca, vodilice i pogonskog
lančanika. Stoga je bitno da na vrijeme naoštrite lanac. Oštrenje
lanca komplicirana je operacija i zato preporučamo da se za tu
radnju obratite kvalificiranim osobama. Samostalno oštrenje lanca
zahtijeva korištenje posebnih alata i odgovarajućih sposobnosti.
FILTER GORIVA
• Otvorite čep za stavljanje goriva (15).
• Uz pomoć kuke od žice izvadite filter goriva (g) kroz otvor za
stavljanje goriva (crtež X).
• Demontirajte filter goriva i operite ga u benzinu ili stavite novi.
• Montirajte filter goriva u spremniku.
• Stegnite čep za stavljanje goriva (15).
Nakon što demontirate lter goriva upotrijebite čep kako biste
pridržali kraj voda za usisavanje.
Kod montaže ltera goriva pazite kako u vod za usisavanje ne bi
doprijela neka onečišćenja.
FILTER ULJA
• Otvorite čep za stavljanja ulja (18).
• Uz pomoć kuke od žice izvadite filter ulja (h) kroz otvor za
stavljanje ulja (crtež Y).
• Operite filter ulja u benzinu ili zamijenite s novim filterom.
• Odstranite onečišćenja iz spremnika.
• Montirajte filter ulja u spremniku.
• Stegnite čep za stavljanje ulja (18).
Kod stavljanja ltera ulja u spremnik provjerite da li dolazi u
prednji desni ugao.
SVJEĆICA ZA PALJENJE
Kako biste osigurali besprijekoran rad uređaja povremeno provjerite
stanje svjećice za paljenje.
• Demontirajte poklopac zračnog filtera (4).
• Izvadite zračni filter (d).
• Sklonite vod (i) sa svjećice za paljenje.
• Namjestite ključ za svjećice (u isporuci) i odvinite svjećicu za
paljenje (crtež Z).
• Očistite i regulirajte razmak kontakata (0,65 mm) (ako se pokaže
potrebnim, zamijenite svijeću za paljenje).
DRUGE UPUTE
Provjerite da li se gorivo ne prolijeva, da li pričvršćenja nisu
popuštena pogotovo pričvršćenja rukohvata i vodilice. Ako zapazite
bilo koje nepravilnosti, popravite ih prije nego što slijedeći put
upotrijebite pilu
Sve smetnje trebaju uklanjati ovlašteni serviseri proizvođači.
TEHNIČKI PARAMETRI
NAZIVNI PODACI
Benzinska lančana pila
Nazivni parametar Vrijednost
Zapremina motora
52 cm
3
Korisna dužina vodilice
400 mm
Snaga motora
2 kW (2,7 KM)
Brzina okretaja motora sa
sustavom za rezanje (max)
10500 min
-1
Brzina okretaja u praznom hodu
3000 min
-1
Gorivo
Benzin / ulje (za 2-taktne
motore) 25 : 1
Zapremnina spremnika za gorivo
550 ml
Ulje za lanac
SAE10W-30
Zapremina spremnika ulja za
lanac
260 ml
Sistem paljenja
Iskrom
Svjećica za paljenje
L7T, BPM7A, CJ6Y
Sistem za stavljanje ulja
Automatska pumpa sa
regulatorom
Lančanik (zupci x skala)
7T x 8,255 mm
Skala lanca
0,325” (8,255mm)
Debljina lanca
0,058” (1,47 mm)
Dimenzije (LxWxH) (bez vodilice)
400 x 240 x 280 mm
Masa (bez vodilice i lanca)
4,9 kg
Vođenje lanca u vodilici
Bearing mounted toothed
wheel
Godina proizvodnje
2017
PODACI VEZANI UZ BUKU I TITRAJE
Razina akustičkog pritiska: Lp
A
= 96,7 dB(A) K=3dB(A)
Razina akustičke snage: Lw
A
= 110 dB(A) K=3dB(A)
Vrijednost ubrzanja titraja: a
h
:
- Prednji rukohvat: a
h
= 7,907 m/s
2
K= 1,5 m/s
2
