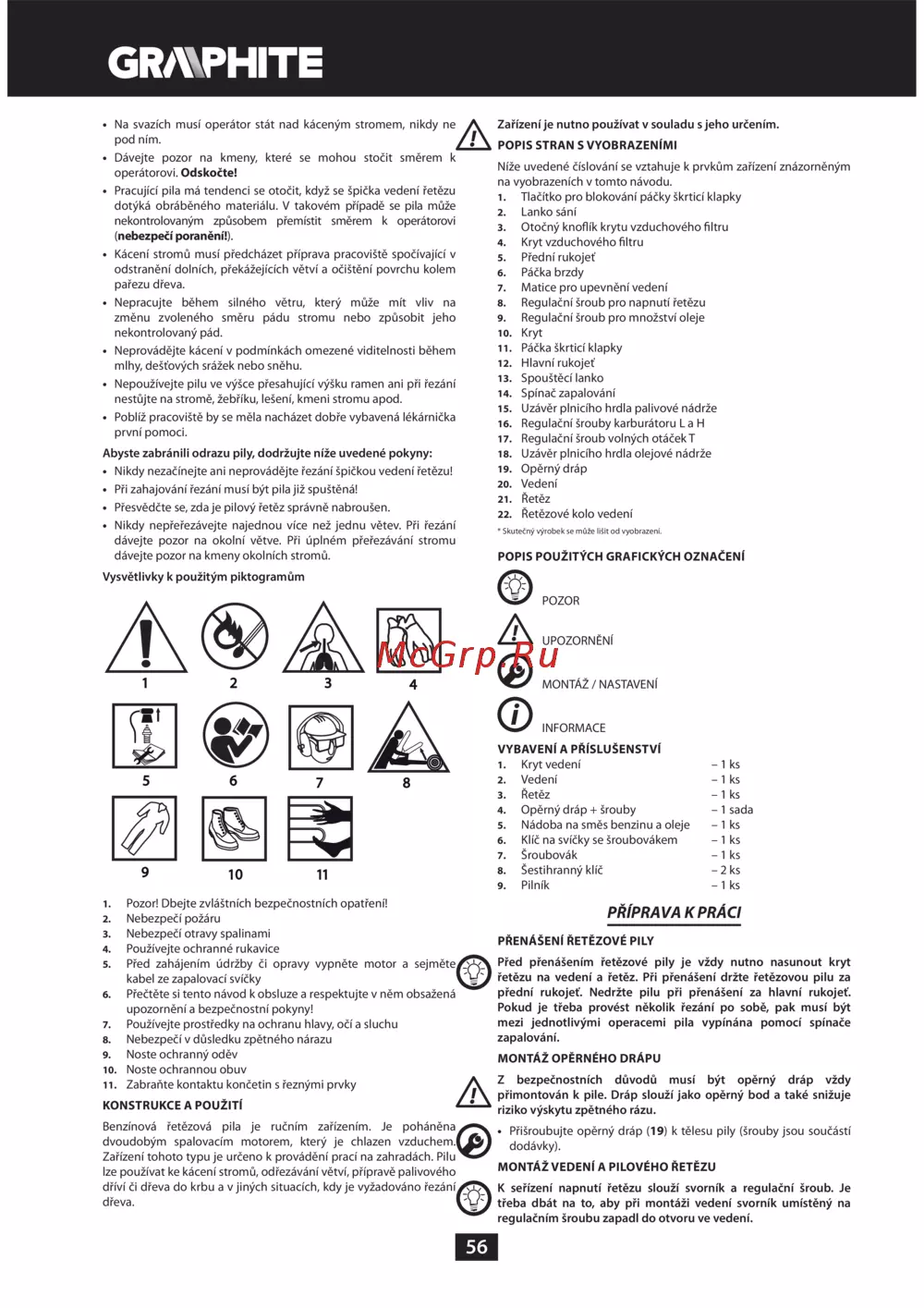

56
• Na svazích musí operátor stát nad káceným stromem, nikdy ne
pod ním.
• Dávejte pozor na kmeny, které se mohou stočit směrem k
operátorovi. Odskočte!
• Pracující pila má tendenci se otočit, když se špička vedení řetězu
dotýká obráběného materiálu. V takovém případě se pila může
nekontrolovaným způsobem přemístit směrem k operátorovi
(nebezpečí poranění!).
• Kácení stromů musí předcházet příprava pracoviště spočívající v
odstranění dolních, překážejících větví a očištění povrchu kolem
pařezu dřeva.
• Nepracujte během silného větru, který může mít vliv na
změnu zvoleného směru pádu stromu nebo způsobit jeho
nekontrolovaný pád.
• Neprovádějte kácení v podmínkách omezené viditelnosti během
mlhy, dešťových srážek nebo sněhu.
• Nepoužívejte pilu ve výšce přesahující výšku ramen ani při řezání
nestůjte na stromě, žebříku, lešení, kmeni stromu apod.
• Poblíž pracoviště by se měla nacházet dobře vybavená lékárnička
první pomoci.
Abyste zabránili odrazu pily, dodržujte níže uvedené pokyny:
• Nikdy nezačínejte ani neprovádějte řezání špičkou vedení řetězu!
• Při zahajování řezání musí být pila již spuštěná!
• Přesvědčte se, zda je pilový řetěz správně nabroušen.
• Nikdy nepřeřezávejte najednou více než jednu větev. Při řezání
dávejte pozor na okolní větve. Při úplném přeřezávání stromu
dávejte pozor na kmeny okolních stromů.

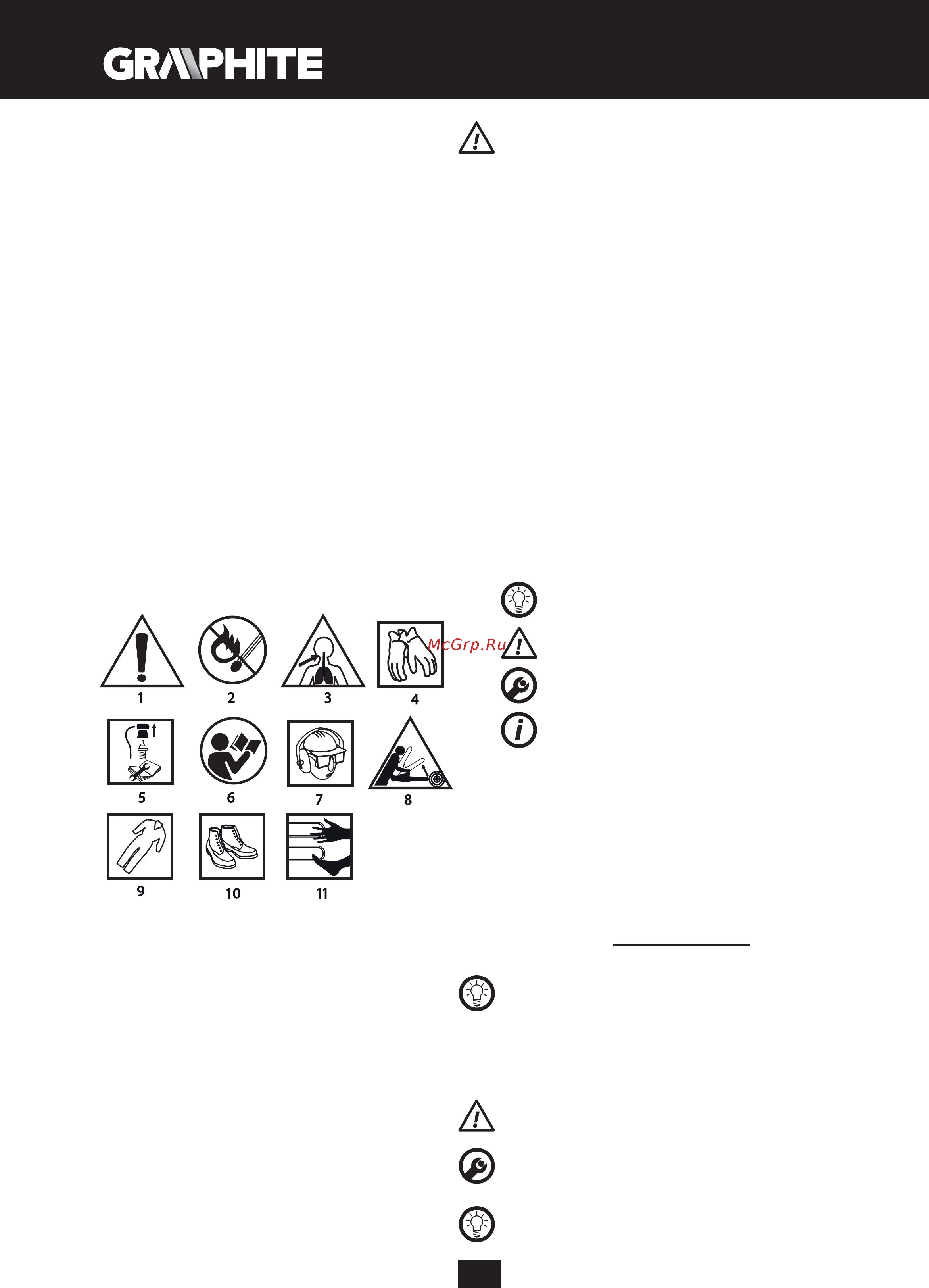

Vysvětlivky k použitým piktogramům
1. Pozor! Dbejte zvláštních bezpečnostních opatření!
2. Nebezpečí požáru
3. Nebezpečí otravy spalinami
4. Používejte ochranné rukavice
5. Před zahájením údržby či opravy vypněte motor a sejměte
kabel ze zapalovací svíčky
6. Přečtěte si tento návod k obsluze a respektujte v něm obsažená
upozornění a bezpečnostní pokyny!
7. Používejte prostředky na ochranu hlavy, očí a sluchu
8. Nebezpečí v důsledku zpětného nárazu
9. Noste ochranný oděv
10. Noste ochrannou obuv
11. Zabraňte kontaktu končetin s řeznými prvky
KONSTRUKCE A POUŽITÍ
Benzínová řetězová pila je ručním zařízením. Je poháněna
dvoudobým spalovacím motorem, který je chlazen vzduchem.
Zařízení tohoto typu je určeno k provádění prací na zahradách. Pilu
lze používat ke kácení stromů, odřezávání větví, přípravě palivového
dříví či dřeva do krbu a v jiných situacích, kdy je vyžadováno řezání
dřeva.
Zařízení je nutno používat v souladu s jeho určením.
POPIS STRAN S VYOBRAZENÍMI
Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným
na vyobrazeních v tomto návodu.
1. Tlačítko pro blokování páčky škrticí klapky
2. Lanko sání
3. Otočný knoflík krytu vzduchového filtru
4. Kryt vzduchového filtru
5. Přední rukojeť
6. Páčka brzdy
7. Matice pro upevnění vedení
8. Regulační šroub pro napnutí řetězu
9. Regulační šroub pro množství oleje
10. Kryt
11. Páčka škrticí klapky
12. Hlavní rukojeť
13. Spouštěcí lanko
14. Spínač zapalování
15. Uzávěr plnicího hrdla palivové nádrže
16. Regulační šrouby karburátoru L a H
17. Regulační šroub volných otáček T
18. Uzávěr plnicího hrdla olejové nádrže
19. Opěrný dráp
20. Vedení
21. Řetěz
22. Řetězové kolo vedení
* Skutečný výrobek se může lišit od vyobrazení.
POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ
POZOR
UPOZORNĚNÍ
MONTÁŽ / NASTAVENÍ
INFORMACE
VYBAVENÍ A PŘÍSLUŠENSTVÍ
1. Kryt vedení – 1 ks
2. Vedení – 1 ks
3. Řetěz – 1 ks
4. Opěrný dráp + šrouby – 1 sada
5. Nádoba na směs benzinu a oleje – 1 ks
6. Klíč na svíčky se šroubovákem – 1 ks
7. Šroubovák – 1 ks
8. Šestihranný klíč – 2 ks
9. Pilník – 1 ks
PŘÍPRAVA K PRÁCI
PŘENÁŠENÍ ŘETĚZOVÉ PILY
Před přenášením řetězové pily je vždy nutno nasunout kryt
řetězu na vedení a řetěz. Při přenášení držte řetězovou pilu za
přední rukojeť. Nedržte pilu při přenášení za hlavní rukojeť.
Pokud je třeba provést několik řezání po sobě, pak musí být
mezi jednotlivými operacemi pila vypínána pomocí spínače
zapalování.
MONTÁŽ OPĚRNÉHO DRÁPU
Z bezpečnostních důvodů musí být opěrný dráp vždy
přimontován k pile. Dráp slouží jako opěrný bod a také snižuje
riziko výskytu zpětného rázu.
• Přišroubujte opěrný dráp (19) k tělesu pily (šrouby jsou součástí
dodávky).
MONTÁŽ VEDENÍ A PILOVÉHO ŘETĚZU
K seřízení napnutí řetězu slouží svorník a regulační šroub. Je
třeba dbát na to, aby při montáži vedení svorník umístěný na
regulačním šroubu zapadl do otvoru ve vedení.
