121
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS
La lista de componentes se refiere a las piezas de la herramienta de
la imagen presentada en la instrucción.
1. Bloque de balancín de acelerador.
2. Conducto de estárter.
3. Tornillos afilados de capa de filtro de aire.
4. Capa de filtro de aire.
5. Agarre delantero.
6. Balancín de freno.
7. Tapaderas de atado de guía.
8. Tornillo de regulación de tensor de cadena.
9. Rosca de regulación de cantidad de aceite.
10. Armazón.
11. Balancín de acelerador.
12. Empuñadura básica.
13. Línea de arranque.
14. Indicador de encendido.
15. Corcho de toma de combustible.
16. Tornillos reguladores de carburador L y H.
17. Tornillo regulador de ralentí T.
18. Corcho de toma de aceite.
19. Garra de soporte.
20. Guía de cadena.
21. Cadena.
22. Rueda de guía de cadena.
* Puede haber diferencias entre la imagen y el producto.
DESCRIPCIÓN DE ICONOS UTILIZADOS
ATENCIÓN
ADVERTENCIA
MONTAJE / CONFIGURACIONES
INFORMACIÓN
ÚTILES Y ACCESORIOS
1. Protección de la espada – 1 ud.
2. Espada – 1 ud.
3. Cadena – 1 ud.
4. Púa de tope + tuercas – 1 juego
5. Depósito para el compuesto de gasolina-aceite – 1 ud.
6. Llave para bujías con destornillador – 1 ud.
7. Destornillador – 1 ud.
8. Lave hexagonal – 2 uds.
9. Soplete – 1 ud.
PREPARACIÓN PARA TRABAJAR
TRANSPORTE DE LA MOTOSIERRA
Antes de transporte de la motosierra siempre deba poner capa
de cadena a la guía y cadena. Deba transportarla usando agarre
delantero. No pueda transportarla con empuñadura básica.
Si usa herramienta en varios operaciones de cortes por turno
deba apagar la motosierra con indicador de encendido entre
operaciones.
MONTAJE DE LA PÚA DE TOPE
Por razones de seguridad la púa de tope debe montarse siempre
en la sierra. Es un punto de apoyo que disminuye el riesgo de
rebote.
• Atornille la púa de tope (19) a la carcasa de la sierra (tornillos
incluidos).
MONTAJE DE GUÍA Y CADENA
Para regulación de tensor de cadena sirven perno y tornillo
regulador. Es muy importante que durante montaje de guía el
perno colocado en el tornillo entre a hueco en la guía.
• Sierra puesta en marcha tiene tendencia para girarse cuando tope
de guía de cadena toca el material. En este caso la herramienta en
modo descontrolado puede dirigirse hacia operador. Riesgo de
dañarse el cuerpo.
• La tala de árboles debe ser precedida por el trabajo de preparación
del sitio que consiste en la eliminación de ramas inferiores que
molestan y la limpieza del área alrededor del tronco del árbol.
• No debe trabajar cuando hay vientos fuertes que pueden afectar
el cambio en la dirección de caída del árbol o causar su caída
incontrolada.
• No tale arboles con una visibilidad limitada, durante la niebla,
lluvia o precipitación de nieve.
• No utilice la sierra por encima de la altura de los hombros o
estando de pie sobre un árbol, una escalera, andamio, tronco, etc.
• En las áreas próximas al lugar de trabajo debe contar con un
botiquín bien equipado.
PARA EVITAR RETROCESO DE LA MOTOSIERRA DEBE OBEDE-
CER SIGUIENTES INDICACIONES:
• Nunca deba empezar o conducir corte con tope de guía de
cadena!
• Siempre deba empezar cortar con motosierra ya encendida!
• Asegúrese si cadena de cortar esta bien afilado.
• Nunca deba cortar mas que una rama. Durante corte mire ramas
cercanas. Durante corte de un lado a otro deba tener cuidado con
troncos de otros árboles cercanos.

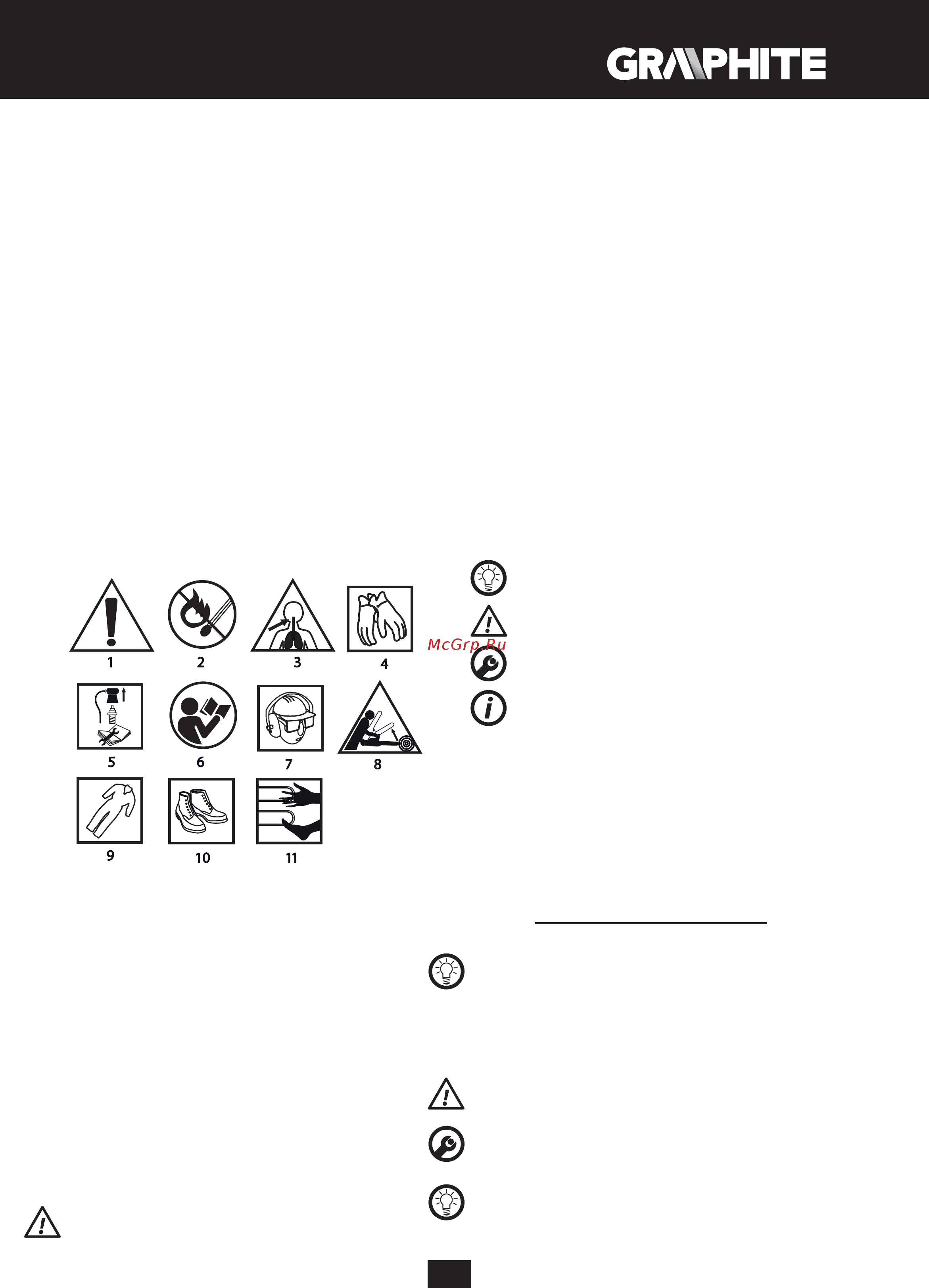

EXPLICACIÓN DE PICTOGRAMAS USADOS
1. Atención, mantenga medidas de precaución especiales.
2. Riesgo de incendio.
3. Riesgo de intoxicación.
4. Usa guantes protectoras.
5. Apague motor y saque conducto de bujía antes de empezar
actividades de uso o reparación.
6. Lea instrucciones de uso, obedezca advertencias y condiciones
de seguridad incluidas!
7. Use protección de cabeza, vista y oídos.
8. Peligro de retroceso.
9. Use ropa protectora.
10. Use calzado protector.
11. No acerque extremidades a elementos de corte.
ESTRUCTURA Y APLICACIÓN
La motosierra de combustible es herramienta a mano. La motosierra
es de propulsión de motor de combustible de dos tiempos enfriado
con aire. Este tipo de aparato esta diseñado para trabajos en
jardín. Puede servir para cortar árboles, cortar ramas de árboles,
preparación de madera de combustible, madera para chimenea y
otros usos de corte de madera.
Se prohíbe el uso de la herramienta eléctrica para nes distintos
de aquéllos para los que fue diseñada.
