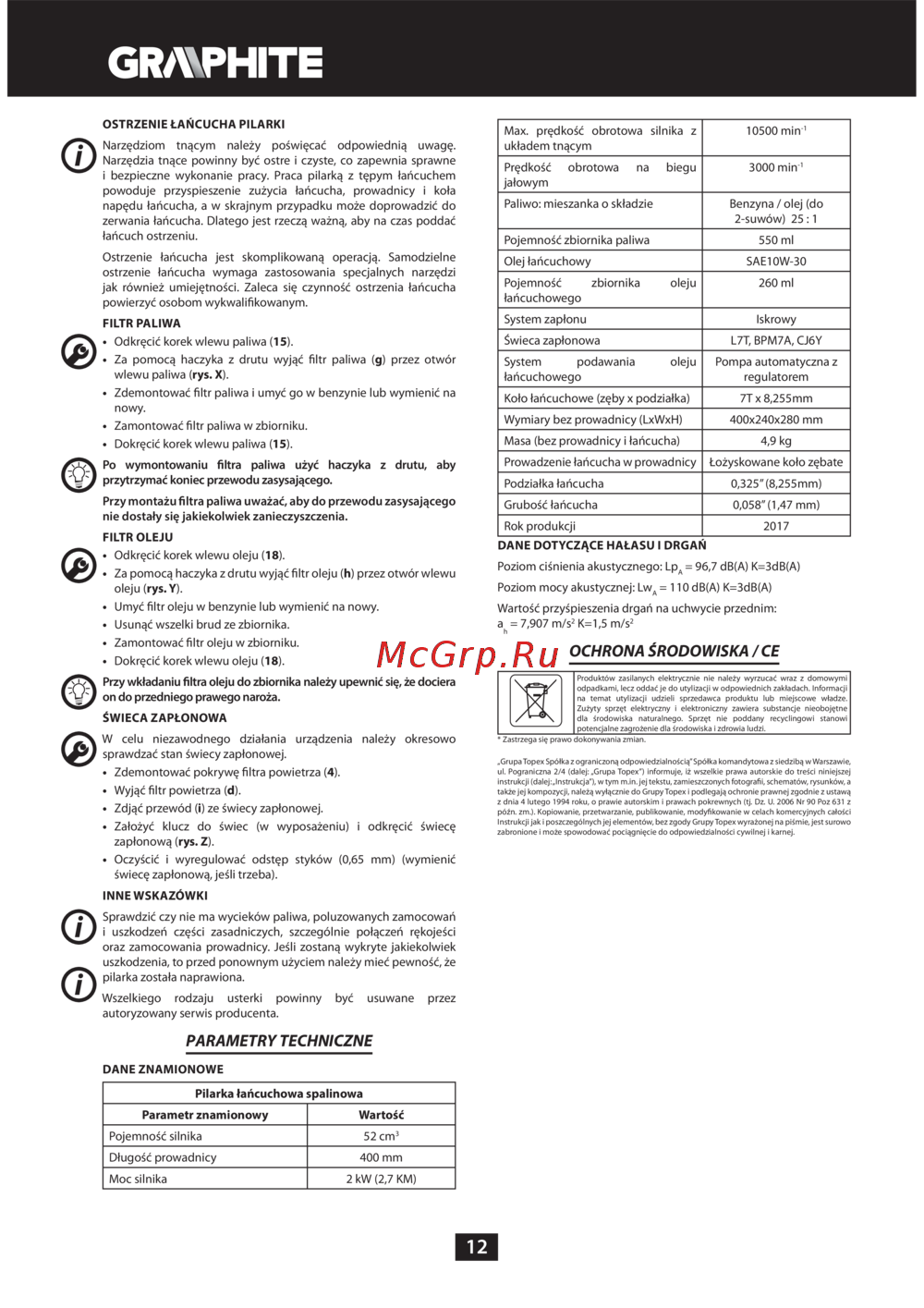

12
OSTRZENIE ŁAŃCUCHA PILARKI
Narzędziom tnącym należy poświęcać odpowiednią uwagę.
Narzędzia tnące powinny być ostre i czyste, co zapewnia sprawne
i bezpieczne wykonanie pracy. Praca pilarką z tępym łańcuchem
powoduje przyspieszenie zużycia łańcucha, prowadnicy i koła
napędu łańcucha, a w skrajnym przypadku może doprowadzić do
zerwania łańcucha. Dlatego jest rzeczą ważną, aby na czas poddać
łańcuch ostrzeniu.
Ostrzenie łańcucha jest skomplikowaną operacją. Samodzielne
ostrzenie łańcucha wymaga zastosowania specjalnych narzędzi
jak również umiejętności. Zaleca się czynność ostrzenia łańcucha
powierzyć osobom wykwalifikowanym.
FILTR PALIWA
• Odkręcić korek wlewu paliwa (15).
• Za pomocą haczyka z drutu wyjąć filtr paliwa (g) przez otwór
wlewu paliwa (rys. X).
• Zdemontować filtr paliwa i umyć go w benzynie lub wymienić na
nowy.
• Zamontować filtr paliwa w zbiorniku.
• Dokręcić korek wlewu paliwa (15).
Po wymontowaniu ltra paliwa użyć haczyka z drutu, aby
przytrzymać koniec przewodu zasysającego.
Przy montażu ltra paliwa uważać, aby do przewodu zasysającego
nie dostały się jakiekolwiek zanieczyszczenia.
FILTR OLEJU
• Odkręcić korek wlewu oleju (18).
• Za pomocą haczyka z drutu wyjąć filtr oleju (h) przez otwór wlewu
oleju (rys. Y).
• Umyć filtr oleju w benzynie lub wymienić na nowy.
• Usunąć wszelki brud ze zbiornika.
• Zamontować filtr oleju w zbiorniku.
• Dokręcić korek wlewu oleju (18).
Przy wkładaniu ltra oleju do zbiornika należy upewnić się, że dociera
on do przedniego prawego naroża.
ŚWIECA ZAPŁONOWA
W celu niezawodnego działania urządzenia należy okresowo
sprawdzać stan świecy zapłonowej.
• Zdemontować pokrywę filtra powietrza (4).
• Wyjąć filtr powietrza (d).
• Zdjąć przewód (i) ze świecy zapłonowej.
• Założyć klucz do świec (w wyposażeniu) i odkręcić świecę
zapłonową (rys. Z).
• Oczyścić i wyregulować odstęp styków (0,65 mm) (wymienić
świecę zapłonową, jeśli trzeba).
INNE WSKAZÓWKI
Sprawdzić czy nie ma wycieków paliwa, poluzowanych zamocowań
i uszkodzeń części zasadniczych, szczególnie połączeń rękojeści
oraz zamocowania prowadnicy. Jeśli zostaną wykryte jakiekolwiek
uszkodzenia, to przed ponownym użyciem należy mieć pewność, że
pilarka została naprawiona.
Wszelkiego rodzaju usterki powinny być usuwane przez
autoryzowany serwis producenta.
PARAMETRY TECHNICZNE
DANE ZNAMIONOWE
Pilarka łańcuchowa spalinowa
Parametr znamionowy Wartość
Pojemność silnika 52 cm
3
Długość prowadnicy 400 mm
Moc silnika 2 kW (2,7 KM)
Max. prędkość obrotowa silnika z
układem tnącym
10500 min
-1
Prędkość obrotowa na biegu
jałowym
3000 min
-1
Paliwo: mieszanka o składzie Benzyna / olej (do
2-suwów) 25 : 1
Pojemność zbiornika paliwa 550 ml
Olej łańcuchowy SAE10W-30
Pojemność zbiornika oleju
łańcuchowego
260 ml
System zapłonu Iskrowy
Świeca zapłonowa L7T, BPM7A, CJ6Y
System podawania oleju
łańcuchowego
Pompa automatyczna z
regulatorem
Koło łańcuchowe (zęby x podziałka) 7T x 8,255mm
Wymiary bez prowadnicy (LxWxH) 400x240x280 mm
Masa (bez prowadnicy i łańcucha) 4,9 kg
Prowadzenie łańcucha w prowadnicy Łożyskowane koło zębate
Podziałka łańcucha 0,325” (8,255mm)
Grubość łańcucha 0,058” (1,47 mm)
Rok produkcji 2017
DANE DOTYCZĄCE HAŁASU I DRGAŃ
Poziom ciśnienia akustycznego: Lp
A
= 96,7 dB(A) K=3dB(A)
Poziom mocy akustycznej: Lw
A
= 110 dB(A) K=3dB(A)
Wartość przyśpieszenia drgań na uchwycie przednim:
a
h
= 7,907 m/s
2
K=1,5 m/s
2
OCHRONA ŚRODOWISKA / CE
Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi
odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji
na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze.
Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne
dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi
potencjalne zagrożenie dla środowiska i zdrowia ludzi.
* Zastrzega się prawo dokonywania zmian.
„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie,
ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej
instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a
także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą
z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z
późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości
Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo
zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.
