69

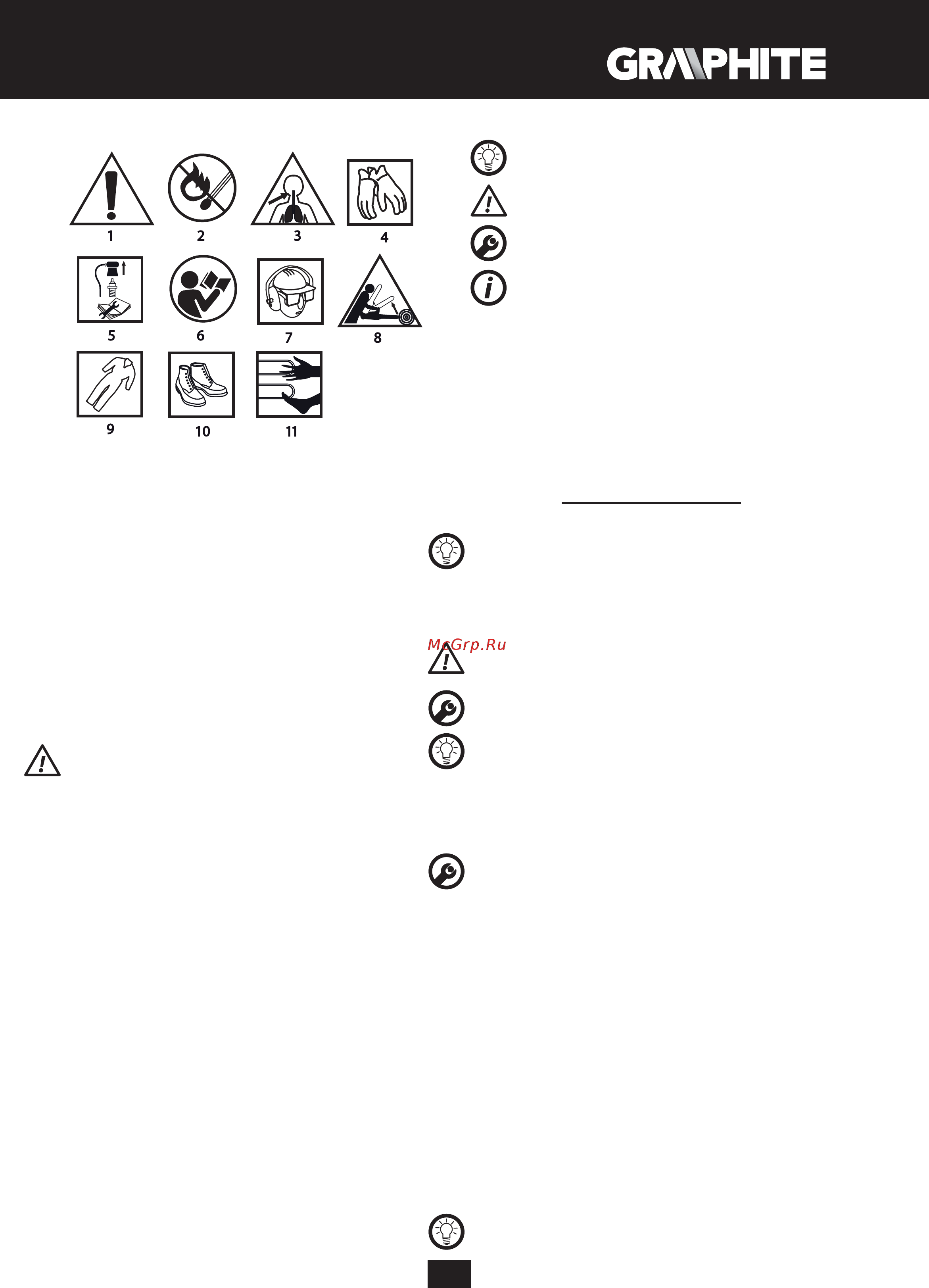

Pojasnilo uporabljenih simbolov
1. Pozor, bodite še posebej previdni
2. Nevarnost požara
3. Nevarnost zastrupitve z izpušnimi plini
4. Uporabljaj zaščitne rokavice
5. Izklopite motor in izvlecite kabel z vžigalne svečke pred
pričetkom oskrbovalnih dejavnosti ali popravil
6. Preberi navodila, upoštevaj v njih navedena varnostna
opozorila in pogoje!
7. Uporabljaj zaščito za glavo, vid in sluh
8. Nevarnost povratnega udarca
9. Uporabljaj zaščitna oblačila
10. Uporabljaj zaščitno obutev
11. Okončin ne približujte rezilnim elementom
SESTAVA IN UPORABA
Bencinska verižna žaga je ročno orodje. Poganja jo dvotaktni
bencinski motor z zračnim hlajenjem. Orodje tega tipa je namenjeno
izvajanju del v domačem vrtu. Žaga se lahko uporablja za žaganje
dreves, rezanje vej, pripravo drv za kurjavo, drv za kamin in za drugo
uporabo, ki zahteva rezanje lesa.
Uporaba električnega orodja, ki ni v skladu z njegovim namenom,
ni dovoljena.
OPIS GRAFIČNIH STRANI
Spodnje oštevilčenje se nanaša na elemente orodja, ki so
predstavljeni na grafičnih straneh pričujočih navodil.
1. Blokada vzvoda pripirnika
2. Vzvod sesanja
3. Vijak pokrova zračnega filtra
4. Pokrov zračnega filtra
5. Prednji ročaj
6. Vzvod zavore
7. Matici za pritrditev meča
8. Vijak za reguliranje napetja verige
9. Vijak za reguliranje količine olja
10. Ohišje
11. Vzvod pripirnika
12. Glavni ročaj
13. Zagonska vrv
14. Stikalo za vžig
15. Zamašek rezervoarja za gorivo
16. Vijaki za reguliranje uplinjača L in H
17. Vijak za reguliranje prostega teka T
18. Zamašek rezervoarja za olje
19. Krempljast naslon
20. Meč
21. Veriga
22. Verižno kolo meča
* Obstajajo lahko razlike med sliko in izdelkom.
OPIS UPORABLJENIH GRAFIČNIH ZNAKOV
POZOR
OPOZORILO
NAMESTITEV/NASTAVITVE
INFORMACIJA
OPREMA IN PRIBOR
1. Zaščita meča – 1 kos
2. Vodilo – 1 kos
3. Veriga – 1 kos
4. Čeljusti opore + vijaki – 1 set
5. Rezervoar za mešanico bencina in olja – 1 kos
6. Ključ za svečke z izvijačem – 1 kos
7. Izvijač – 1 kos
8. Imbus ključ – 2 kos
9. Pila – 1 kos
PRIPRAVA NA UPORABO
PRENOS VERIŽNE ŽAGE
Pred prenašanjem verižne žage je treba vedno natakniti zaščito
verige na meč in verigo. Verižno žago je treba prenašati za
sprednji ročaj. Žage ni dovoljeno prenašati z glavnim ročajem.
Če je treba opraviti več operacij rezanja, mora biti žaga med
operacijami izključena s stikalom za vžig.
MONTAŽA OPORNIH KREMPLJOV
Iz varnostnih razlogov morajo biti oporni kremplji vedno
nameščeni na žago. Predstavljajo oporno točko in zmanjšajo
tveganje pojava povratnega udarca.
• Oporne kremplje (19) privijte k ohišju žage (vijaki priloženi).
MONTAŽA MEČA IN VERIGE ŽAGE
Za reguliranje napetja verige se uporabljata svornik in
regulacijski vijak. Zelo pomembno je, da med montažo meča
svornik, nameščen ne regulacijskem vijaku, gre v odprtino v
meču.
Z obračanjem regulacijskega vijaka je mogoče premakniti svornik
naprej in nazaj. Te elemente je treba pravilno nastaviti pred
pričetkom montaže meča na žago.
Meč za verigo in veriga sta dostavljena ločeno.
• Vzvod zavore (6) se mora nahajati v zgornjem položaju
(navpičnem) (slika A).
• Odvijte pritrdilni matici meča (7) in snemite ohišje (10).
• Namestite verigo (21) na pogonsko verižno kolo, umeščeno za
sklopko.
• Meč (20) namestite (nataknite na sklopko) na vodilne vijake (c) in
pomaknite v smeri pogonskega verižnega kolesa (slika B).
• Od spodaj namestite verigo (21) na verižno kolo meča (22).
• Premaknite meč (20) v smeri od pogonskega verižnega kolesa
tako, da se vodilni členi verige nahajajo v utorih meča.
• Preverite, ali se svornik (a) na vijaku za reguliranje napetja verige
(8) nahaja sredi spodnje odprtine (b) meča (20), (po potrebi
izvedite regulacijo) (slika B).
• Namestite ohišje (10) na svojem mestu in delikatno privijte s
pritrdilnimi maticami meča (7).
• Ustrezno napnite verigo žage z vijaki za reguliranje napetja verige
(8). Ustrezno napetje je takrat, ko se veriga lahko dvigne za 3 – 4
mm na sredini meča, ko se ta nahaja v vodoravnem položaju.
•
Trdno privijte pritrdilne matice meča (7) ob tem, da obenem držite
konico meča.
Pred montažo meča in verige je treba preveriti ustrezen položaj
rezilnih robov verige (pravilna namestitev verige na meču se kaže
