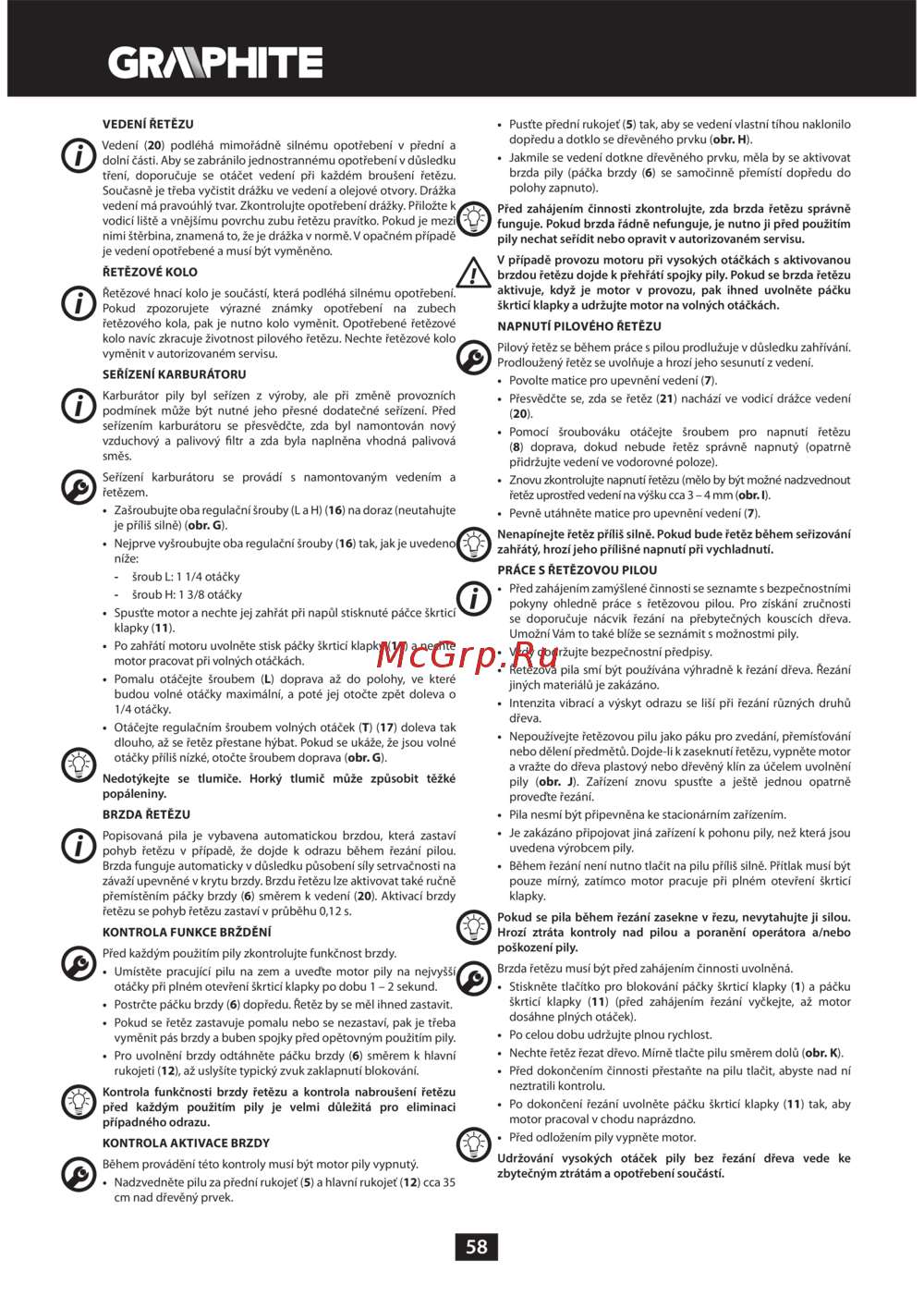

58
VEDENÍ ŘETĚZU
Vedení (20) podléhá mimořádně silnému opotřebení v přední a
dolní části. Aby se zabránilo jednostrannému opotřebení v důsledku
tření, doporučuje se otáčet vedení při každém broušení řetězu.
Současně je třeba vyčistit drážku ve vedení a olejové otvory. Drážka
vedení má pravoúhlý tvar. Zkontrolujte opotřebení drážky. Přiložte k
vodicí liště a vnějšímu povrchu zubu řetězu pravítko. Pokud je mezi
nimi štěrbina, znamená to, že je drážka v normě. V opačném případě
je vedení opotřebené a musí být vyměněno.
ŘETĚZOVÉ KOLO
Řetězové hnací kolo je součástí, která podléhá silnému opotřebení.
Pokud zpozorujete výrazné známky opotřebení na zubech
řetězového kola, pak je nutno kolo vyměnit. Opotřebené řetězové
kolo navíc zkracuje životnost pilového řetězu. Nechte řetězové kolo
vyměnit v autorizovaném servisu.
SEŘÍZENÍ KARBURÁTORU
Karburátor pily byl seřízen z výroby, ale při změně provozních
podmínek může být nutné jeho přesné dodatečné seřízení. Před
seřízením karburátoru se přesvědčte, zda byl namontován nový
vzduchový a palivový filtr a zda byla naplněna vhodná palivová
směs.
Seřízení karburátoru se provádí s namontovaným vedením a
řetězem.
• Zašroubujte oba regulační šrouby (L a H) (16) na doraz (neutahujte
je příliš silně) (obr. G).
• Nejprve vyšroubujte oba regulační šrouby (16) tak, jak je uvedeno
níže:
- šroub L: 1 1/4 otáčky
- šroub H: 1 3/8 otáčky
• Spusťte motor a nechte jej zahřát při napůl stisknuté páčce škrticí
klapky (11).
• Po zahřátí motoru uvolněte stisk páčky škrticí klapky (11) a nechte
motor pracovat při volných otáčkách.
• Pomalu otáčejte šroubem (L) doprava až do polohy, ve které
budou volné otáčky maximální, a poté jej otočte zpět doleva o
1/4 otáčky.
• Otáčejte regulačním šroubem volných otáček (T) (17) doleva tak
dlouho, až se řetěz přestane hýbat. Pokud se ukáže, že jsou volné
otáčky příliš nízké, otočte šroubem doprava (obr. G).
Nedotýkejte se tlumiče. Horký tlumič může způsobit těžké
popáleniny.
BRZDA ŘETĚZU
Popisovaná pila je vybavena automatickou brzdou, která zastaví
pohyb řetězu v případě, že dojde k odrazu během řezání pilou.
Brzda funguje automaticky v důsledku působení síly setrvačnosti na
závaží upevněné v krytu brzdy. Brzdu řetězu lze aktivovat také ručně
přemístěním páčky brzdy (6) směrem k vedení (20). Aktivací brzdy
řetězu se pohyb řetězu zastaví v průběhu 0,12 s.
KONTROLA FUNKCE BRŽDĚNÍ
Před každým použitím pily zkontrolujte funkčnost brzdy.
• Umístěte pracující pilu na zem a uveďte motor pily na nejvyšší
otáčky při plném otevření škrticí klapky po dobu 1 – 2 sekund.
• Postrčte páčku brzdy (6) dopředu. Řetěz by se měl ihned zastavit.
• Pokud se řetěz zastavuje pomalu nebo se nezastaví, pak je třeba
vyměnit pás brzdy a buben spojky před opětovným použitím pily.
• Pro uvolnění brzdy odtáhněte páčku brzdy (6) směrem k hlavní
rukojeti (12), až uslyšíte typický zvuk zaklapnutí blokování.
Kontrola funkčnosti brzdy řetězu a kontrola nabroušení řetězu
před každým použitím pily je velmi důležitá pro eliminaci
případného odrazu.
KONTROLA AKTIVACE BRZDY
Během provádění této kontroly musí být motor pily vypnutý.
• Nadzvedněte pilu za přední rukojeť (5) a hlavní rukojeť (12) cca 35
cm nad dřevěný prvek.
• Pusťte přední rukojeť (5) tak, aby se vedení vlastní tíhou naklonilo
dopředu a dotklo se dřevěného prvku (obr. H).
• Jakmile se vedení dotkne dřevěného prvku, měla by se aktivovat
brzda pily (páčka brzdy (6) se samočinně přemístí dopředu do
polohy zapnuto).
Před zahájením činnosti zkontrolujte, zda brzda řetězu správně
funguje. Pokud brzda řádně nefunguje, je nutno ji před použitím
pily nechat seřídit nebo opravit v autorizovaném servisu.
V případě provozu motoru při vysokých otáčkách s aktivovanou
brzdou řetězu dojde k přehřátí spojky pily. Pokud se brzda řetězu
aktivuje, když je motor v provozu, pak ihned uvolněte páčku
škrticí klapky a udržujte motor na volných otáčkách.
NAPNUTÍ PILOVÉHO ŘETĚZU
Pilový řetěz se během práce s pilou prodlužuje v důsledku zahřívání.
Prodloužený řetěz se uvolňuje a hrozí jeho sesunutí z vedení.
• Povolte matice pro upevnění vedení (7).
• Přesvědčte se, zda se řetěz (21) nachází ve vodicí drážce vedení
(20).
• Pomocí šroubováku otáčejte šroubem pro napnutí řetězu
(8) doprava, dokud nebude řetěz správně napnutý (opatrně
přidržujte vedení ve vodorovné poloze).
• Znovu zkontrolujte napnutí řetězu (mělo by být možné nadzvednout
řetěz uprostřed vedení na výšku cca 3 – 4 mm (obr. I).
• Pevně utáhněte matice pro upevnění vedení (7).
Nenapínejte řetěz příliš silně. Pokud bude řetěz během seřizování
zahřátý, hrozí jeho přílišné napnutí při vychladnutí.
PRÁCE S ŘETĚZOVOU PILOU
• Před zahájením zamýšlené činnosti se seznamte s bezpečnostními
pokyny ohledně práce s řetězovou pilou. Pro získání zručnosti
se doporučuje nácvik řezání na přebytečných kouscích dřeva.
Umožní Vám to také blíže se seznámit s možnostmi pily.
• Vždy dodržujte bezpečnostní předpisy.
• Řetězová pila smí být používána výhradně k řezání dřeva. Řezání
jiných materiálů je zakázáno.
• Intenzita vibrací a výskyt odrazu se liší při řezání různých druhů
dřeva.
• Nepoužívejte řetězovou pilu jako páku pro zvedání, přemísťování
nebo dělení předmětů. Dojde-li k zaseknutí řetězu, vypněte motor
a vražte do dřeva plastový nebo dřevěný klín za účelem uvolnění
pily (obr. J). Zařízení znovu spusťte a ještě jednou opatrně
proveďte řezání.
• Pila nesmí být připevněna ke stacionárním zařízením.
• Je zakázáno připojovat jiná zařízení k pohonu pily, než která jsou
uvedena výrobcem pily.
• Během řezání není nutno tlačit na pilu příliš silně. Přítlak musí být
pouze mírný, zatímco motor pracuje při plném otevření škrticí
klapky.
Pokud se pila během řezání zasekne v řezu, nevytahujte ji silou.
Hrozí ztráta kontroly nad pilou a poranění operátora a/nebo
poškození pily.
Brzda řetězu musí být před zahájením činnosti uvolněná.
• Stiskněte tlačítko pro blokování páčky škrticí klapky (1) a páčku
škrticí klapky (11) (před zahájením řezání vyčkejte, až motor
dosáhne plných otáček).
• Po celou dobu udržujte plnou rychlost.
• Nechte řetěz řezat dřevo. Mírně tlačte pilu směrem dolů (obr. K).
• Před dokončením činnosti přestaňte na pilu tlačit, abyste nad ní
neztratili kontrolu.
• Po dokončení řezání uvolněte páčku škrticí klapky (11) tak, aby
motor pracoval v chodu naprázdno.
• Před odložením pily vypněte motor.
Udržování vysokých otáček pily bez řezání dřeva vede ke
zbytečným ztrátám a opotřebení součástí.
